3D 스캐너를 포함한 3D 측정 솔루션은 제조, NDT, 품질 관리 및 교육 분야를 폭풍으로 몰아넣고 있습니다.예를 들어 Research And Market에 따르면 COVID-19 위기 속에서 2020년에 미화 46억 달러로 추산되는 3D 스캐너의 세계 시장은 CAGR로 성장하여 2027년까지 미화 70억 달러의 수정된 규모에 도달할 것으로 예상됩니다. 2020-2027년 분석 기간 동안 6.3%.

모든 3D 측정 솔루션 중 3D 스캐너는 최신 기술 중 하나입니다.그러나 측정 속도, 휴대성, 적응성, 데이터 무결성 면에서 타의 추종을 불허하는 성능으로 3D 스캐너는 점점 더 널리 알려지고 수용되고 있습니다.전문 3D 스캐너 솔루션 제공업체인 ZG Technology의 제품 범위에는 3D 스캐너는 물론 사진 측량 및 휴대용 CMM 솔루션이 포함됩니다.이 기사에서는 3D 측정 솔루션을 이해하고 ZG 제품이 제품 개발, NDT 검사, 품질 관리 프로세스를 간소화하고 효율성을 높이는 방법을 이해하는 데 도움이 될 것입니다.

다음은 콘텐츠 목록입니다.

\"1. 3D 측정이란 무엇이며 어디에 적용되나요?\"

2. ZG Technology가 제공할 수 있는 3D 측정 솔루션은 무엇입니까?

3. ZG 3D 측정 및 스캐너 솔루션에 대한 마지막 말씀

3D 측정이란그리고 어디’적용?

3D 측정은 다양한 유형의 측정 도구를 사용하여 모양, 질감, 기하학 또는 색상과 같은 물리적 개체에 대한 표면 데이터를 수집하여 고밀도 포인트 클라우드 또는 삼각형 메쉬로 디지털 3D 데이터를 구성하는 계측 프로세스입니다.이러한 3D 데이터는 추가로 처리되어 역엔지니어링 또는 품질 관리에 사용될 수 있으며, 향후 디지털 참조를 위해 보관되며, 기술 문서에 포함된 3D 프린터를 사용하여 실제 세계로 다시 가져올 수 있습니다.

제조 산업이 발전함에 따라 특정 표준을 충족하고 시간이 지남에 따라 최적의 성능을 발휘하는 고품질 제품을 만들기 위해 설계자, 제품 개발 팀 및 품질 관리 검사자는 3D 측정 솔루션을 사용하여 3D로 대상을 적절하게 평가해야 합니다.

제조업체는 물체의 모든 물리적 측정값을 3D로 캡처하여 부품이 서로 맞도록 적절하게 설계되고 설계 및 공차를 최적화하고 엔지니어링 프로세스 및 툴링을 개선하고 스크랩, 제품 리콜 및 생산 중단 시간과 관련된 비용을 절감할 수 있습니다.

\"\u003Ci>So what types of companies need to apply 3D measurement?\u003C\/i> \u003Cb>그렇다면 3D 측정을 적용하려면 어떤 기업이 필요할까요?\u003C\/b> \u003Ci>To put it in a nutshell: any manufacturer that produces products can benefit from 3D measurements for their product development workflows and quality control processes.\u003C\/i> \u003Cb>간단히 말해서 제품을 생산하는 모든 제조업체는 제품 개발 워크플로 및 품질 관리 프로세스를 위한 3D 측정의 이점을 누릴 수 있습니다.\u003C\/b> \u003Ci>3D measurement is used in many different industries, such as:\u003C\/i> \u003Cb>3D 측정은 다음과 같은 다양한 산업에서 사용됩니다.\u003C\/b>\"

\"-항공우주\"

-교통 및 자동차

-소비재

-교육

-중공업

-보건 의료

-유산

-석유 및 가스

\"-수력발전\"

3D 측정은 3D 프린팅이라고도 하는 적층 제조에서도 중요한 역할을 합니다.3D 측정 솔루션은 사용자가 물리적 프로토타입을 처음부터 만들 필요가 없기 때문에 프로토타이핑 속도를 높일 수 있습니다.

어떤 3D 측정ZG Technology가 제공할 수 있는 솔루션은 무엇입니까?

기존의 3D 측정 솔루션은 CMM(Coordinate Measuring Machine), 다관절 암과 같은 물리적 접촉을 통해 물체 표면의 3D 데이터를 수집하는 접촉 측정 도구와 캘리퍼스, 게이지 등과 같은 기본 도구로 대표됩니다. 이러한 접근 방식.

접촉 측정 솔루션은 물체의 표면 데이터를 포인트별로 수집하여 양질의 측정을 위한 충분한 포인트를 수집하는 데 시간이 많이 걸릴 수 있습니다.고무나 플라스틱으로 만들어진 물체와 같이 부드럽거나 탄성이 있는 물체를 측정할 때 접촉 측정 도구에서 약간의 압력에도 물체가 변형되어 부정확한 측정 결과를 초래할 수 있습니다.게다가 이러한 접촉 측정 솔루션은 사용자의 기술과 효율성에 따라 달라지므로 CMM과 같은 복잡한 시스템에 적합한 직원을 교육하는 것이 어려울 수 있습니다.

\"이에 반해 3D 스캐너는 물리적인 접촉 없이 물체의 형태, 기하학적 구조, 질감, 색상을 포착할 수 있는 비접촉식 측정 솔루션으로, 측정 속도와 휴대성 면에서 타의 추종을 불허하는 성능으로 이러한 문제를 모두 극복하고 있다. 데이터 정확성과 신뢰성.\"

다음은 ZG Technology가 제공하는 최고의 3D 스캐너 및 측정 솔루션입니다.

휴대용 3D레이저S통조림

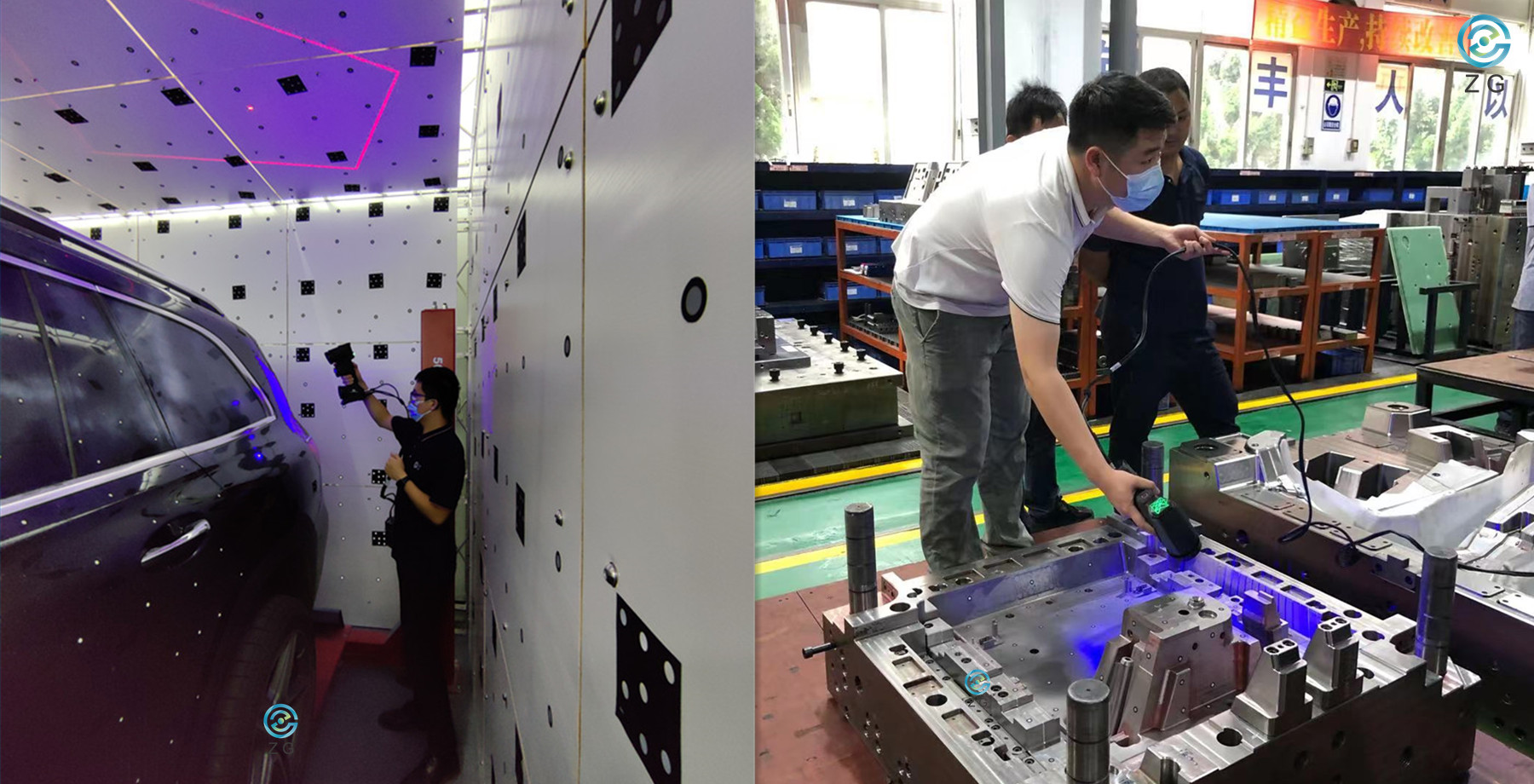

MarvelScan 트래커 무료 마커 무료 핸드헬드 3D 레이저 스캐너 \"AtlaScan 고정밀 홀 플래시 캡처 휴대용 3D 레이저 스캐너\"

휴대용 3D 레이저 스캐너는 스캔되는 물체에 여러 개의 레이저 라인을 투사하며 레이저 라인은 물체의 모양에 따라 변형됩니다.스캔할 때 카메라는 레이저 라인의 특정 모양을 취하고 삼각 측량 원리에 따라 공간 정보를 계산합니다.공간에서 스캐너의 위치는 물체 표면의 위치 지정 마커(부품에 직접 부착할 수 있는 시스템과 함께 제공되는 작은 스티커)에 대한 상대적 위치를 기반으로 결정됩니다. AtlaScan, RigelScan 및 ZGScan 시리즈는 휴대용 3D 레이저 스캐너의 좋은 예입니다. ZG 기술에서.

마커 위치 지정 방법을 적용한 3D 스캐너 모델 외에도 ZG Technology는 세계 최초의 트래커 및 마커가 없는 휴대용 3D 레이저 스캐너인 MarvelScan을 개발했습니다.고유한 Inside-Out 단안 위치 지정 기술 덕분에 MarvelScan의 전체 스캔 절차 동안 작업자는 개체에 스티커 마커를 배치할 필요가 전혀 없으므로 휴대성이 향상되고 보정 절차가 크게 간소화됩니다.

광학 추적 3D 레이저 S통조림

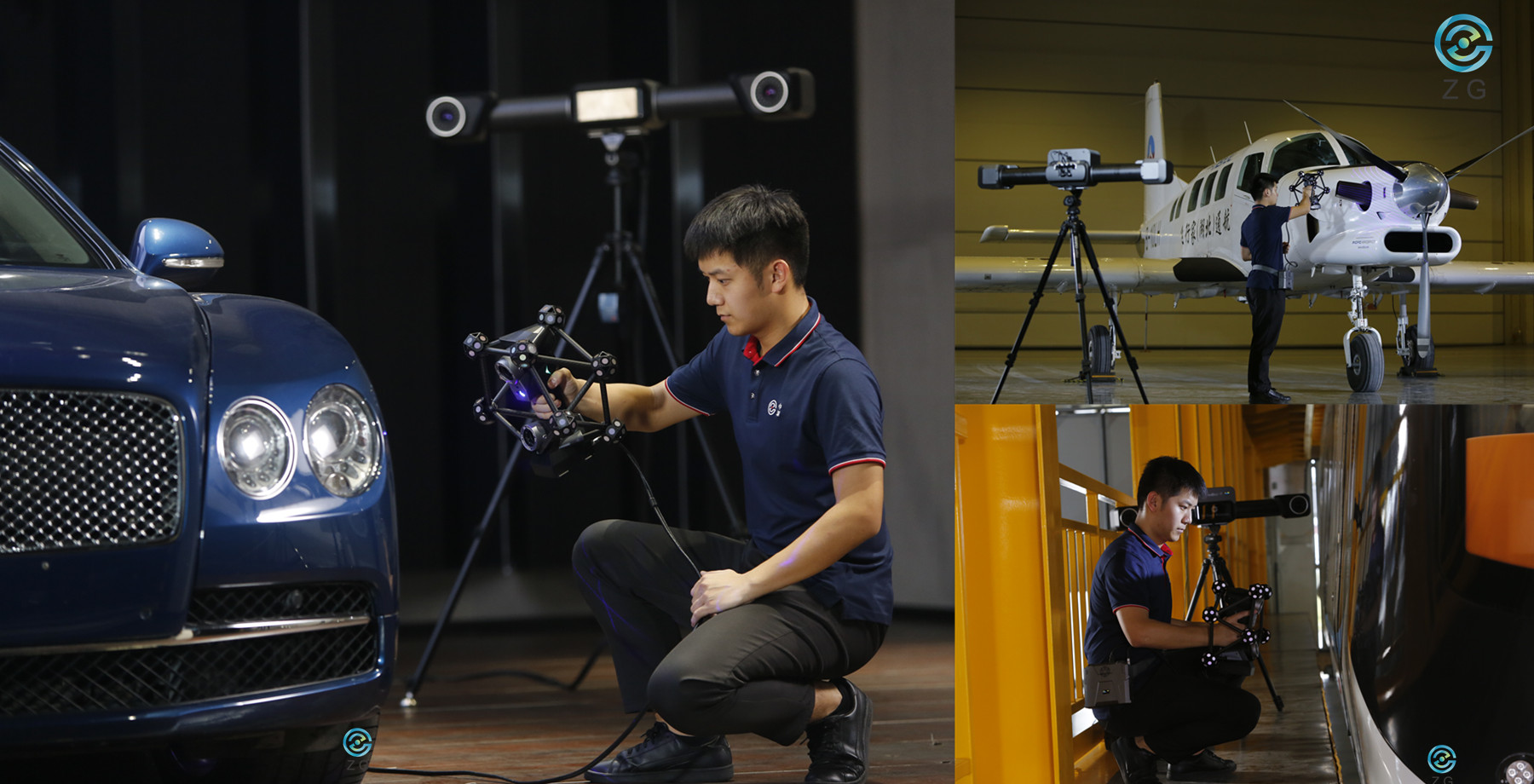

HyperScan 시리즈 스마트 광학 추적 3D 레이저 스캐너

광학 3D 스캐너 시스템의 하드웨어는 광학 추적기와 견고한 구조의 마커 프레임이 있는 휴대용 3D 레이저 스캐너로 구성됩니다.스캐닝 과정에서 광학 추적기는 스캐너의 마커를 추적하고 공간에서 스캐너의 위치를 ​​설정합니다.따라서 측정 대상물에 포지셔닝 마커를 배치할 필요가 없어 핸드헬드 스캐너의 조작 편의성이 향상될 뿐만 아니라 스캐닝 현장에서 즉시 스캐닝이 실현됩니다.ZG Technology의 HyperScan 시리즈 스마트 광학 추적 3D 스캐너는 작업 조건 및 작업물의 공간적 위치에 대한 높은 요구 사항이 없으며 작업물을 처리 라인에서 직접 스캔하고 검사할 수 있습니다.

구조화빛(백색광)3D 스캐너

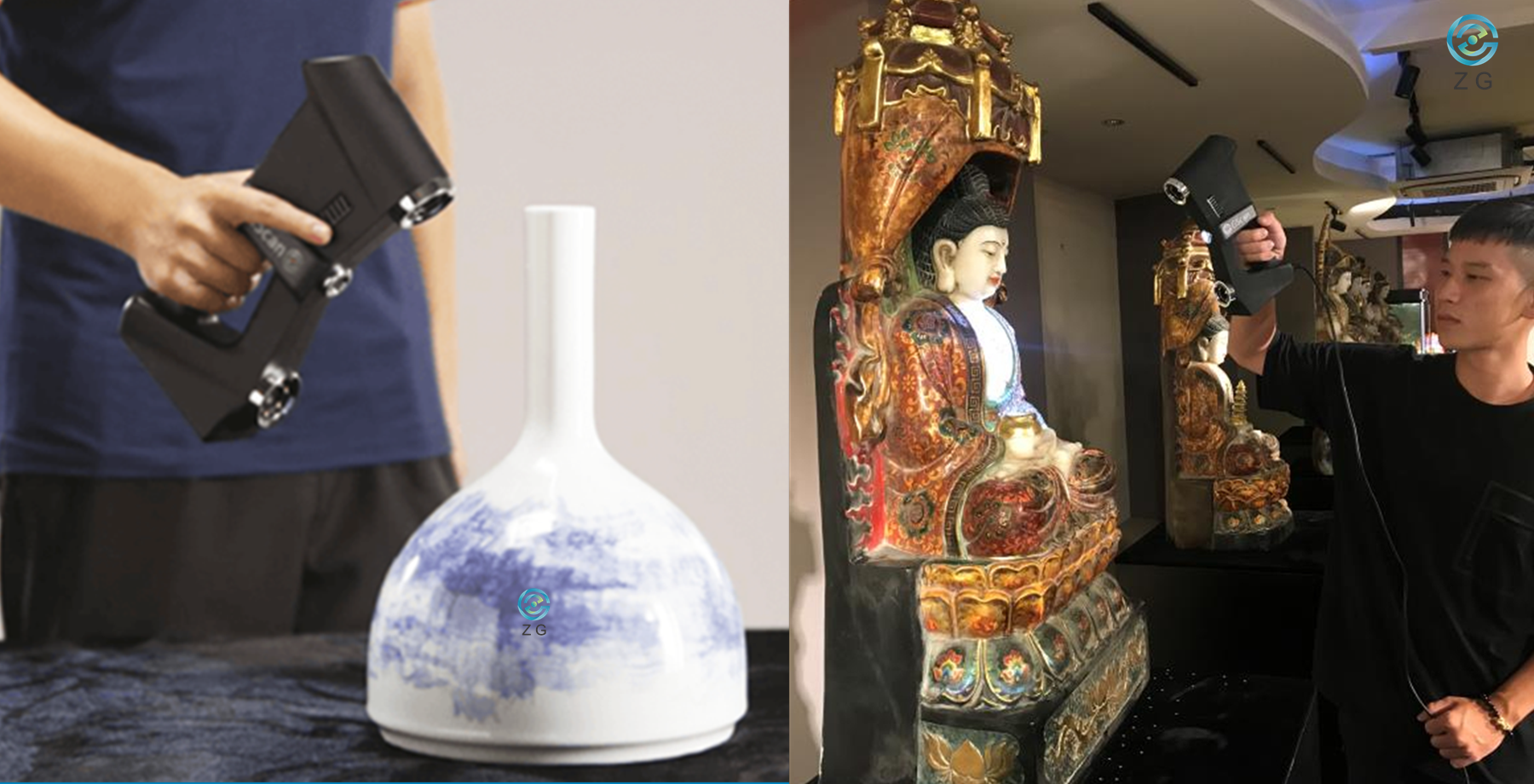

GScan 스마트 풀 컬러 3D 스캐너

구조광(또는 백색광) 스캐너는 스캔되는 물체에 명암 패턴을 투사합니다.스캐너의 카메라는 패턴의 변화를 감지하고 물체의 기하학적 구조와 질감(색상)에 의존하여 데이터를 배치합니다.메쉬가 완성될 때까지 여러 위치에서 여러 이미지를 가져와야 합니다.

백색광 3D 스캐너에 대해 더 알고 싶으십니까?ZG의 스마트 풀 컬러 3D 스캐너 GScan을 확인하십시오.

사진 측량

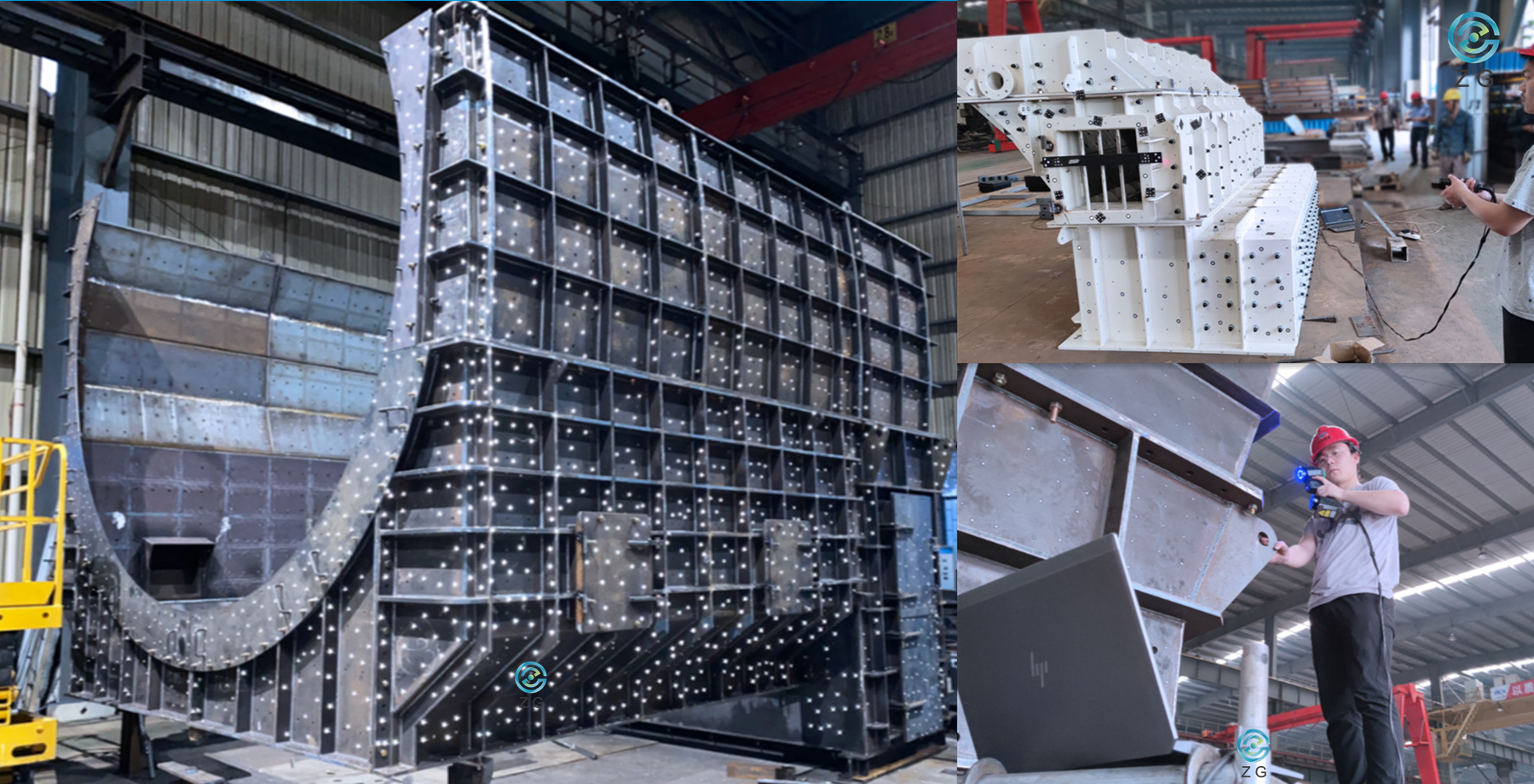

\"AtlaScan 3D 스캐너와 함께 작동하는 PhotoShot Lite 사진 측량 시스템\"

사진 측량 기술은 인코딩 마커를 사용하고 다른 위치에 있는 개체의 여러 이미지를 스티칭합니다.그런 다음 사진 측량 시스템은 이미지의 점을 삼각 측량하여 3차원 공간에서 점의 위치를 ​​결정합니다.

\"\u003Ci>For ZG 3D measurement solutions, photogrammetry systems are used together with 3D scanners to generate exceptionally accurate and repeatable 3D scan data for large-size objects very quickly.\u003C\/i> \u003Cb>ZG 3D 측정 솔루션의 경우 사진 측량 시스템을 3D 스캐너와 함께 사용하여 대형 물체에 대한 매우 정확하고 반복 가능한 3D 스캔 데이터를 매우 빠르게 생성합니다.\u003C\/b> \u003Ci>Make sure you don't miss our Photoshot Lite blue light photogrammetry system with high volumetric accuracy for 3D scanning.\u003C\/i> \u003Cb>3D 스캐닝을 위한 높은 체적 정확도를 갖춘 Photoshot Lite 청색광 사진 측량 시스템을 놓치지 마십시오.\u003C\/b>\"

휴대용 리버스 포지셔닝 CMM

프로브 측정을 위한 MarvelProbe 역 위치 측정 CMM

관절식 암 또는 휴대용 측정 암과 같은 접촉 기반 핸드헬드 3D 솔루션은 물체의 표면을 물리적으로 조사하고 인코더를 기반으로 3D 데이터를 생성합니다.프로빙 프로세스 동안 관절 암은 표면에 고정되어야 합니다. 즉, 데이터 품질에 영향을 줄 수 있는 진동 및 기타 환경 요인에 매우 민감합니다.한편, 팔 길이 제한으로 인해 사용할 수 있는 위치와 측정할 수 있는 물체의 크기 측면에서도 유연성이 부족하다.

ZG Technology에서 자체 개발한 휴대용 역위치 CMM인 MarvelProbe는 사진 측량 기능을 프로브 접촉 측정에 통합합니다.이것은 큰 시나리오에서 휴대용 스캐너의 체적 정확도를 향상시킬 뿐만 아니라 물리적 암의 제한 없이 금형 생산, 고정 게이지 및 설치 조정을 위한 새롭고 유연하고 휴대 가능한 측정을 제공합니다.확인해주십시오https://www.3d-zg.com/MarvelProbe-Portable-Reverse-positioning-CMM-for-Metrology-grade-Measurement-pd43697683.htmlMarvelProbe에 대한 자세한 내용은

3. ZG 3D 측정 및 스캔에 대한 마지막 말씀\"어\"\"솔루션\"

\"\u003Ci>As you can see, ZG 3D measurement solutions are a definitive game-changer in 3D measurement industry.\u003C\/i> \u003Cb>보시다시피, ZG 3D 측정 솔루션은 3D 측정 업계의 판도를 바꿀 수 있는 확실한 솔루션입니다.\u003C\/b> \u003Ci>ZG 3D scanners can increase the overall quality and performance reliability of products.\u003C\/i> \u003Cb>ZG 3D 스캐너는 제품의 전반적인 품질과 성능 신뢰성을 높일 수 있습니다.\u003C\/b> \u003Ci>They can also reduce product development and inspection times so that products can hit the market sooner.\u003C\/i> \u003Cb>또한 제품 개발 및 검사 시간을 줄여 제품이 더 빨리 시장에 출시될 수 있습니다.\u003C\/b> \u003Ci>And in the era of Industry 4.0, 3D measurement tools on robot-mounted systems are an invaluable configuration that can be incorporated within a manufacturer's path to automated quality control.\u003C\/i> \u003Cb>그리고 인더스트리 4.0 시대에 로봇 장착 시스템의 3D 측정 도구는 자동화된 품질 관리로 향하는 제조업체의 경로에 통합될 수 있는 귀중한 구성입니다.\u003C\/b> \u003Ci>For more information about ZG 3D measurement solutions or cooperation demands, please contact us freely.\u003C\/i> \u003Cb>ZG 3D 측정 솔루션 또는 협력 요구 사항에 대한 자세한 내용은 자유롭게 문의하십시오.\u003C\/b>\"
