실제 세계가 어떻게 디지털 3D 모델로 변환될 수 있는지 궁금한 적이 있습니까? 3D 스캐닝이 그 해답이며 의료에서 엔터테인먼트까지 산업에 혁명을 일으키고 있습니다. 이 기사에서는 중심으로 3D 스캔이 수행되는 방법을 살펴보겠습니다 . 이러한 디지털 혁신을 뒷받침하는 강력한 도구인 3D 레이저 스캐너를
다양한 스캐닝 방법과 응용 분야, 그리고 이 기술이 디자인과 혁신의 미래를 어떻게 형성하고 있는지 배우게 됩니다. 3D 스캐닝이란 무엇입니까?
3D 스캐닝의 핵심은 물체의 모양, 크기 및 질감을 디지털 형식으로 캡처하는 프로세스입니다. 센서는 스캐닝 장치를 사용하여 물체 표면에서 데이터를 수집한 다음 3D 모델로 변환합니다. 이 모델은 3D 프린팅, VR, 증강현실(AR) 등 다양한 애플리케이션에 활용될 수 있다.
3D 스캐닝은 물체의 물리적 특성을 정확하게 복제할 수 있는 디지털 표현을 제공합니다. 이는 추가 처리 또는 분석을 위해 실제 물체의 정확한 모델이 필요한 디자이너, 엔지니어 및 제작자에게 강력한 도구입니다.
3D 스캐닝은 특수 도구와 기술을 사용하여 상세한 표면 데이터를 캡처하는 방식으로 작동합니다. 스캐너는 일반적으로 레이저 또는 구조광과 같은 신호를 방출하며, 이 신호는 물체에 반사되어 센서로 돌아옵니다. 이 데이터는 거리와 표면 세부정보를 계산하여 물체의 '점 구름'을 생성하는 데 사용됩니다. 물체의 모든 치수를 캡처하려면 다양한 각도에서 여러 번 스캔해야 하는 경우가 많습니다.
센서와 카메라는 깊이, 색상, 기하학에 대한 정보를 수집하는 데 중요한 역할을 합니다. 수집된 데이터는 처리되어 3D 디지털 모델을 생성합니다. 이러한 모델은 일반적으로 CAD(컴퓨터 지원 설계) 프로그램에 표시되며 추가로 편집하거나 개선할 수 있습니다.

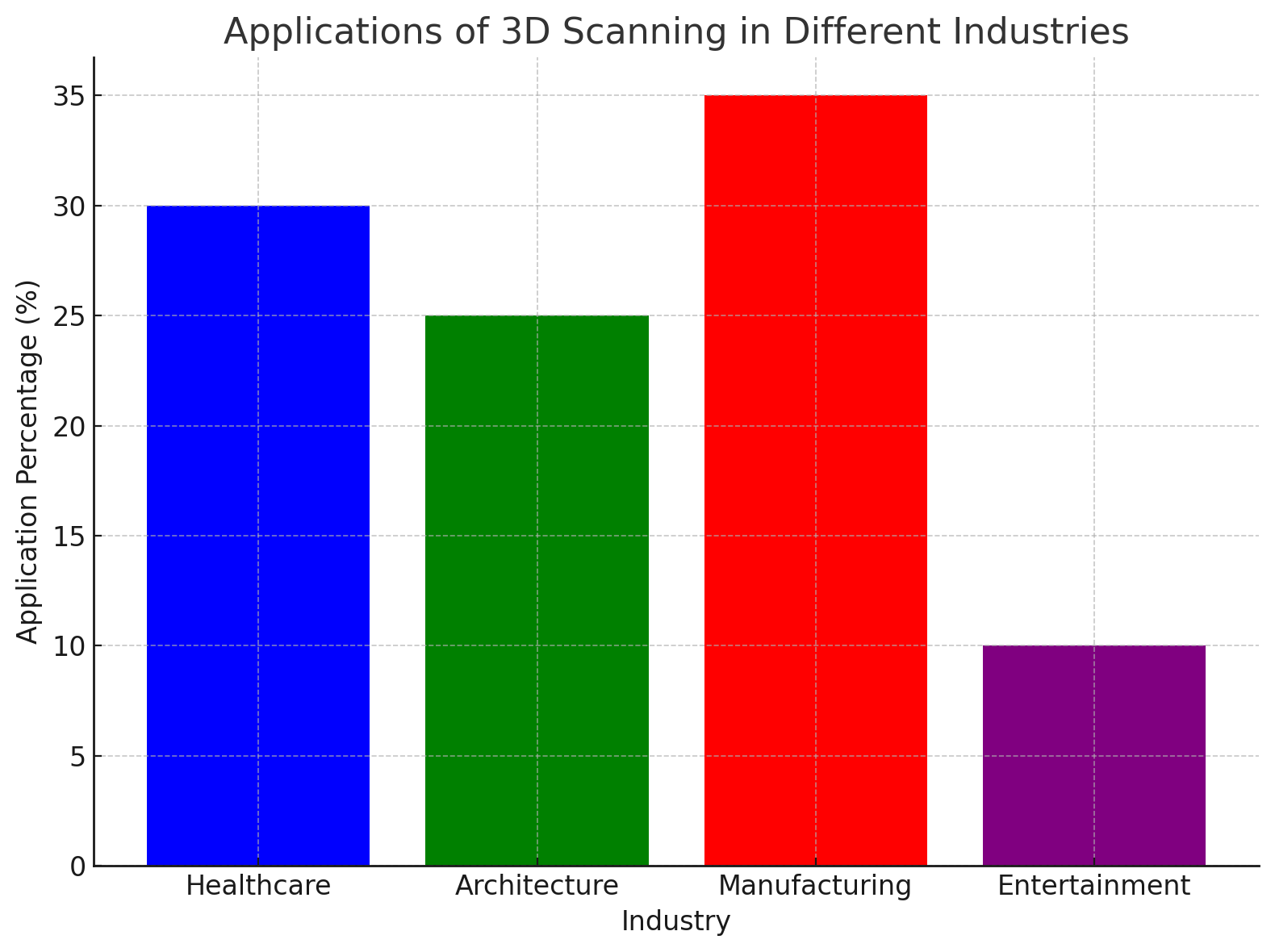

3D 스캐닝은 다양한 산업 분야에서 매우 귀중한 도구가 되었습니다.
● 의료: 맞춤형 보철물과 의료용 임플란트를 제작할 때 3D 스캐닝을 통해 정확한 맞춤과 기능성을 보장합니다.
● 게임 및 애니메이션: VR 및 AR에서 실제 개체나 캐릭터의 3D 스캔은 디지털 환경의 현실감을 향상시킵니다.
● 엔지니어링 및 제조: 회사에서는 리버스 엔지니어링, 품질 관리, 제품 설계에 3D 스캐닝을 사용하여 생산 프로세스의 정밀도를 보장합니다.
● 보존 및 고고학: 3D 스캐닝은 역사적 유물과 기념물의 상세한 디지털 복제본을 만들어 문화 유산을 보존하는 데 도움이 됩니다.
산업 | 애플리케이션 | 혜택 |
헬스케어 | 맞춤형 보철물, 수술계획 | 정확하고 개인화된 솔루션 |
건축학 | 건물 스캔, 개조 프로젝트 | 정확한 측정 및 설계 |
조작 | 제품 디자인, 품질 관리 | 빠른 프로토타이핑, 정확한 복제 |
오락 | 비디오 게임, VR 모델링 | 현실적인 환경과 아바타 |
3D 스캔의 성공은 준비에 크게 좌우됩니다. 개체를 스캔하기 전에 스캔 품질을 최적화할 수 있도록 환경을 주의 깊게 설정해야 합니다. 개체는 깨끗하고 먼지나 부스러기가 없어야 하며, 스캐닝 중에 왜곡이 발생하지 않도록 안정적인 위치에 배치되어야 합니다. 반짝이거나 반사되는 표면이 있는 물체의 경우 무광 코팅을 적용하거나 반사가 프로세스를 방해하지 않도록 다른 스캔 방법을 사용해야 할 수도 있습니다.
조명은 또 다른 중요한 고려 사항입니다. 조명이 적절하면 스캐너 센서가 거친 그림자를 만들지 않고 정확한 표면 세부 사항을 감지할 수 있습니다. 조명이 밝은 환경에서는 스캐너가 모든 각도에서 데이터를 수집하여 더욱 정확한 3D 모델을 생성하는 데 도움이 됩니다.
준비가 완료되면 스캔 프로세스가 시작됩니다. 3D 레이저 스캐너, 사진 측량, 구조광 스캐닝 등 3D 스캐닝에 사용되는 다양한 기술이 있습니다.
● 3D 레이저 스캐닝: 3D 레이저 스캐너는 레이저 빔을 물체 표면에 방출하여 작동합니다. 그런 다음 스캐너는 레이저가 반사되는 데 걸리는 시간을 측정하여 정확한 거리와 기하학적 데이터를 캡처합니다. 이 방법은 복잡한 모양의 경우에도 높은 수준의 세부 묘사를 캡처하는 데 이상적입니다.
● 사진 측량: 이 방법에는 다양한 각도에서 물체의 여러 사진을 찍는 방법이 포함됩니다. 소프트웨어는 이러한 이미지를 서로 연결하여 3D 모델을 만듭니다.
● 구조적 광 스캐닝: 이 기술은 프로젝터를 사용하여 물체에 빛 패턴을 투사합니다. 이러한 패턴의 왜곡은 카메라로 캡처되어 3D 모델을 생성합니다.
3D 레이저 스캐너는 더 정확하고 복잡한 물체를 처리할 수 있지만 응용 분야에 따라 사진 측량 및 구조광 스캐닝도 유용할 수 있습니다.
스캔이 완료되면 수집된 데이터를 처리하여 사용 가능한 3D 모델을 만들어야 합니다. 이 프로세스에는 데이터를 정리하여 오류나 중복을 제거하고, 다양한 스캔을 정렬하고, 모델을 다듬어 원활하고 정확하게 만드는 작업이 포함됩니다. 원시 포인트 클라우드 데이터는 메시로 변환된 후 모델이 의도된 용도에 맞게 최적화됩니다.
데이터는 모델의 용도에 따라 STL, OBJ 또는 PLY와 같은 다양한 파일 형식으로 내보내지는 경우가 많습니다. 예를 들어 STL 파일은 3D 프린팅에 일반적으로 사용되는 반면 OBJ 파일은 가상 환경에 널리 사용됩니다.

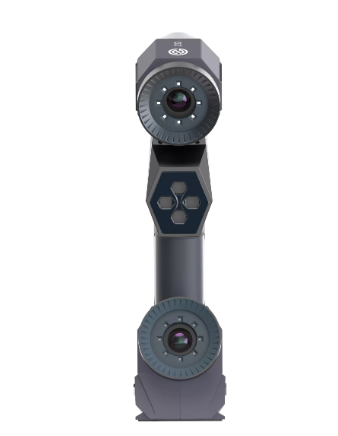

3D 레이저 스캐너는 레이저 빔을 사용하여 물체의 기하학적 구조를 캡처하는 정교한 도구입니다. 이 기술은 매우 상세한 3D 모델을 생성할 때 정밀도 때문에 널리 사용됩니다. 다른 방법과 달리 3D 레이저 스캐너는 어려운 환경이나 복잡한 디자인에서도 물체의 모양과 크기를 매우 정확하게 캡처할 수 있습니다.
스캐너는 물체 표면에서 반사되어 센서로 돌아오는 레이저 빔을 보냅니다. 레이저가 돌아오는 데 걸리는 시간을 측정하여 스캐너는 거리를 계산하고 포인트 클라우드를 생성합니다. 그런 다음 이 점 구름은 3D 모델로 처리되어 분석, 설계 또는 복제에 사용될 수 있습니다.
3D 레이저 스캐너의 핵심 기술에는 레이저 삼각 측량 또는 비행 시간이 포함됩니다. 이러한 방법을 사용하면 스캐너는 놀라운 정밀도로 거리를 측정할 수 있습니다. 레이저 빔은 표면을 스캔하고 반사된 빛을 측정하여 물체의 기하학적 구조를 정확한 디지털 표현으로 만듭니다. 일부 3D 레이저 스캐너는 색상 데이터도 캡처하여 더욱 사실적인 모델을 만들 수 있습니다.
스캐너는 다양한 각도에서 여러 스캔을 결합하여 개체의 모든 세부 사항을 반영하는 완전한 3D 모델을 구축할 수 있습니다. 이 프로세스는 매우 정확하고 빠르므로 3D 레이저 스캐너는 많은 산업 분야에서 선호됩니다.
모델 | 정확성 | 스캔 영역 | 스캔 속도 | 가격대 |
모델 A | 0.1mm | 3x3미터 | 스캔당 1분 | $5,000 - $7,000 |
모델 B | 0.05mm | 5x5미터 | 스캔당 2분 | $10,000 - $15,000 |
모델 C | 0.2mm | 2x2미터 | 스캔당 30초 | $2,000 - $4,000 |
3D 레이저 스캐너는 산업 전반에 걸쳐 폭넓게 응용됩니다.
● 아키텍처: 준공 상태를 캡처하여 개조 또는 복원에 대한 정확한 측정을 가능하게 합니다.
● 제품 디자인: 엔지니어는 3D 레이저 스캐너를 사용하여 테스트 및 생산을 위한 세부 프로토타입 모델을 만듭니다.
● 리버스 엔지니어링: 3D 레이저 스캐너는 원본 설계 파일을 사용할 수 없을 때 부품이나 구성 요소를 복제하는 데 사용됩니다.
● 역사 보존: 박물관과 역사 유적지에서는 3D 스캐닝을 사용하여 유물과 건물의 디지털 복제물을 만들어 미래 세대를 위해 보존합니다.
스마트폰 기술이 발전함에 따라 이제 많은 앱을 통해 사용자는 휴대폰의 카메라와 센서를 사용하여 기본적인 3D 스캐닝을 수행할 수 있습니다. 스마트폰 3D 스캐닝 앱은 전문적인 3D 레이저 스캐너만큼 정확하지는 않지만 간단한 3D 모델을 만들 수 있는 편리하고 접근 가능한 방법을 제공합니다. Trnio 및 Qlone과 같은 인기 앱을 사용하면 사용자는 다양한 각도에서 여러 장의 사진을 찍고 이를 연결하여 3D 모델을 형성함으로써 개체를 캡처할 수 있습니다.
이러한 앱은 사진 측량과 유사한 원리로 작동하지만 스마트폰의 카메라와 처리 능력을 사용하여 모델을 만듭니다. 3D 레이저 스캐너만큼 정확하지는 않지만 여전히 물체를 빠르게 스캔하는 데 유용한 도구입니다.
스마트폰을 사용하여 물체를 스캔하는 경우 결과를 개선할 수 있는 몇 가지 팁은 다음과 같습니다.
● 좋은 조명을 확보하여 그림자를 줄이고 표면 디테일을 개선합니다.
● 스캔하는 동안 물체로부터 일정한 거리를 유지하십시오.
● 반사되거나 투명한 표면은 스캔하지 마십시오. 스캔 시 오류가 발생할 수 있습니다.
스마트폰 스캐닝에는 특히 정밀도와 세부사항 측면에서 한계가 있습니다. 3D 레이저 스캐너와 달리 스마트폰은 복잡한 모양이나 질감이 복잡한 물체를 캡처하는 데 어려움을 겪습니다. 또한 스캔 프로세스가 더 오래 걸릴 수 있으며 최종 모델에는 더 많은 편집이 필요할 수 있습니다.
전문적인 응용 분야에 높은 정밀도가 필요한 경우 3D 레이저 스캐너에 투자하는 것이 가장 좋습니다. 그러나 일상적인 스캔이나 빠른 스캔의 경우 스마트폰이 여전히 실행 가능한 옵션이 될 수 있습니다.
스캔이 완료되면 원시 데이터는 모델을 개선하기 위해 여러 처리 단계를 거칩니다. 여기에는 노이즈 제거, 다양한 스캔 정렬, 오정렬이나 왜곡 수정이 포함됩니다. 그 결과 3D 프린팅, 가상 시뮬레이션 또는 설계 애플리케이션에 사용할 수 있는 깨끗하고 최적화된 3D 모델이 탄생했습니다.
처리 후 3D 모델은 용도에 따라 STL, OBJ, PLY 등 다양한 형식으로 내보낼 수 있습니다. 예를 들어, STL은 3D 프린팅에 이상적인 반면, OBJ 파일은 가상 현실(VR) 및 컴퓨터 지원 설계(CAD) 애플리케이션에 더 일반적으로 사용됩니다. 그런 다음 모델은 프로토타입 제작, 디자인, 디지털 환경 등 다양한 워크플로에 통합될 수 있습니다.
기술이 계속 발전함에 따라 3D 스캐닝은 더욱 빠르고 저렴하며 접근성이 높아지고 있습니다. 3D 레이저 스캐너는 소프트웨어와 하드웨어의 발전으로 이러한 혁명의 선두에 서 있으며, 더욱 효율적이고 더욱 미세한 세부 사항을 캡처할 수 있습니다. 미래에는 다양한 응용 분야에 3D 스캐닝을 채택하려는 산업에 흥미로운 가능성이 열려 있습니다.
특히 3D 레이저 스캐너를 사용한 3D 스캐닝은 실제 물체의 정확한 디지털 복제본을 제공함으로써 산업에 혁명을 일으키고 있습니다. 준비부터 후처리까지 프로세스의 모든 단계는 정확성을 보장하는 데 중요한 역할을 합니다. 의료, 건축, 제품 디자인 등 어떤 분야에서든 3D 스캐닝은 작업 흐름을 향상하고 디자인을 개선하며 새로운 가능성을 열어줍니다. ZG Technology는 고급 3D 스캐닝 솔루션을 제공하여 다양한 산업 분야에서 혁신과 효율성을 촉진하는 고품질 결과를 제공합니다.
답변: 3D 스캔은 물리적 개체의 디지털 표현을 생성하는 프로세스입니다. 모양, 크기, 질감을 캡처하여 3D 프린팅 및 가상 현실과 같은 다양한 응용 프로그램에 사용할 수 있는 3D 모델로 변환합니다.
A: 3D 레이저 스캐너는 레이저 빔을 사용하여 물체의 표면을 측정합니다. 스캐너는 레이저가 반사되는 데 걸리는 시간을 기록하여 물체의 기하학적 구조에 대한 상세한 3D 포인트 클라우드를 생성합니다.
A: 3D 레이저 스캐너는 특히 복잡한 모양과 표면에 대해 매우 정확하고 상세한 스캔을 제공합니다. 아키텍처, 제품 설계, 리버스 엔지니어링과 같이 정밀도가 요구되는 애플리케이션에 이상적입니다.
A: 3D 레이저 스캐너는 측정값을 밀리미터까지 캡처할 수 있어 높은 정확도를 제공합니다. 정밀도는 스캐너 모델에 따라 다르지만 일반적으로 스마트폰이나 기본 스캔 방법보다 훨씬 정확합니다.
A: 3D 레이저 스캐너는 제품 디자인, 역사 보존, 건축, 품질 관리, 리버스 엔지니어링 등 다양한 응용 분야에 사용할 수 있습니다. 추가 분석이나 생산을 위해 상세하고 정확한 디지털 모델을 생성하는 데 도움이 됩니다.
A: 3D 스캔 시간은 물체의 크기와 복잡성에 따라 다릅니다. 사용하면 3D 레이저 스캐너를 필요한 세부 수준에 따라 스캔하는 데 몇 분에서 몇 시간이 걸릴 수 있습니다.
A: 3D 스캔 비용은 물체의 크기 및 사용된 기술과 같은 요소에 따라 달라집니다. 사용한 전문 서비스는 3D 레이저 스캐너를 높은 정확도와 세부 정보를 제공하므로 비용이 더 많이 들 수 있습니다.
