플라스틱 사출 성형에서 매핑되지 않은 도구 마모는 플래시, 치수 비준수, 예상치 못한 생산 중단 시간 등 복합적인 비용을 초래합니다. 금형이 눈에 보이지 않게 저하되면 공정 안정성에 대한 통제력이 빠르게 상실될 수 있습니다. 누군가가 근본 원인을 알아차리기 전에 부품 거부율이 상승합니다. 전통적인 계측법은 금형의 복잡한 자유곡면을 처리하는 데 어려움을 겪습니다. 고정식 좌표 측정기(CMM) 또는 수동 게이지를 사용하려면 프레스에서 도구를 당겨야 합니다. 이는 제조 현장을 혼란에 빠뜨리고 제한된 데이터 포인트를 제공합니다. 도구의 사용이 중단되면 허용할 수 없는 생산 병목 현상이 발생합니다.
3D 스캐닝을 사용하면 CAD-부품 편차 분석을 통해 신속하고 사전 예방적인 마모 매핑이 가능합니다. 그러나 가공된 강철에 대한 신뢰할 수 있는 데이터를 생성하려면 올바른 하드웨어를 선택하는 것이 중요합니다. 레이저 유형과 해상도에 따라 검사 결과의 품질이 결정됩니다. 제조업체는 광학 계측을 채택하여 사각지대를 고도로 통제된 작업 흐름으로 전환합니다. 이 기술을 활용하여 곰팡이 상태를 효과적으로 모니터링하는 방법을 정확하게 배우게 됩니다.
작업 흐름 효율성: 실제 메시 데이터를 공칭 CAD 모델에 오버레이하여 3D 스캐닝 맵을 착용하고 표면 편차에 대한 직관적인 3D 컬러 맵을 생성합니다.
하드웨어 요구 사항: 가공된 반사 공구강에는 성능 저하 현상제 스프레이를 적용하지 않고 데이터를 정확하게 캡처하려면 스마트 휴대용 블루 레이저 3D 스캐너가 필요합니다.
평가 초점: 구매자는 금형 검사용 3D 스캐너를 최종 후보로 선정할 때 체적 정확성, 날카로운 모서리(파팅 라인/게이트)의 메시 해상도 및 소프트웨어 호환성을 평가해야 합니다..
구현 현실: 성공하려면 깊은 공동의 시야 제한을 인정하고 적절한 검사 소프트웨어 교육에 투자해야 합니다.
연마성 수지는 필연적으로 게이팅 시스템, 구배 각도 및 분할선을 침식합니다. 유리 충전 나일론과 같은 재료는 높은 사출 압력에서 사포처럼 작용합니다. 열 순환은 수천 번의 샷을 통해 미세한 표면 피로를 유발합니다. 극심한 클램핑 힘으로 인해 민감한 차단 영역이 천천히 부서집니다. 이러한 점진적인 악화를 매핑하지 않으면 결함이 있는 부품이 갑자기 급증하는 것을 경험하게 됩니다. 매핑되지 않은 마모로 인해 공정 엔지니어는 사출 압력을 인위적으로 변경해야 합니다. 이 임시 수정으로 인해 결국 심각한 플래시나 미성형이 발생합니다. 핵심 문제는 성능이 저하된 금형 캐비티 내부에 숨겨져 있습니다.
기존 검사 방법은 현대 생산 현장에 심각한 제한을 제시합니다. 매우 정확한 고정형 CMM을 사용하려면 생산에서 금형을 제거해야 합니다. 이로 인해 상당한 제조 병목 현상이 발생합니다. CMM은 터치 프로브를 사용하여 개별 데이터 포인트를 캡처합니다. 완전한 유기 표면이나 복잡한 자유형 공동을 쉽게 매핑할 수 없습니다. 결국 데이터에 사각지대가 생기게 됩니다. 또는 육안 검사와 레진 캐스팅을 통해 주관적인 결과를 얻을 수 있습니다. 기술자는 물리적인 느낌이나 시각적인 추측에 의존합니다. 이 접근 방식은 반복할 수 없습니다. 예측 유지 관리 루틴에 필요한 정량화 가능한 데이터가 전혀 부족합니다.
최신 계측 솔루션은 특정 운영 성공 기준을 충족해야 합니다. 하드웨어는 휴대 가능해야 합니다. 기술자는 작업 현장이나 인쇄기 근처에서 직접 사용해야 합니다. 미세한 재료 손실을 포착하려면 밀리미터 미만의 정확도를 제공해야 합니다. 또한 포괄적인 전체 표면 데이터를 캡처해야 합니다. 고립된 터치 포인트는 복잡한 툴링에 대한 충분한 컨텍스트를 제공하지 않습니다. 엔지니어는 전체 형상을 캡처하여 계단식 마모 패턴을 찾아낼 수 있습니다.
계측 방법 | 데이터 밀도 | 이식성 | 설정 시간 | 최고의 응용 프로그램 |
|---|---|---|---|---|
고정형 CMM | 낮음(이산점) | 없음(실습에만 해당) | 높은 | 절대 기하 공차 |
비주얼 / 캐스팅 | 주걱 | 높은 | 낮은 | 빠른 이동/불가 확인 |
광학 3D 스캐닝 | 높음(전체 표면 메쉬) | 높음(작업장) | 낮은 | 포괄적인 마모 매핑 |
첫 번째 단계에서는 세심한 데이터 수집이 필요합니다. 도구 구성 요소를 스캔하는 것부터 시작합니다. 사용하면 금형 검사에 3D 스캐너를 물리적 형상을 빠르게 캡처할 수 있습니다. 레이저는 마모된 금형 캐비티, 코어 및 슬라이딩 구성요소를 스윕합니다. 카메라는 레이저 라인 변형을 추적합니다. 하드웨어는 이러한 광학 피드백을 고밀도 포인트 클라우드로 변환합니다. 온보드 소프트웨어는 이러한 지점을 연속적인 디지털 표면에 즉시 맞물립니다. 몇 분 안에 수백만 개의 정확한 측정값을 캡처할 수 있습니다.
다음으로 정렬 및 등록으로 이동합니다. 원시 스캔 데이터를 전용 검사 소프트웨어로 가져옵니다. 업계 표준 프로그램에는 Geomagic Control X 또는 PolyWorks가 포함됩니다. 소프트웨어는 스캔한 메시를 원본 공칭 CAD 파일에 오버레이합니다. 일반적으로 전체 편차를 확인하기 위해 먼저 최적 정렬을 실행합니다. 툴링의 경우 데이텀 기반 정렬이 더 중요한 경우가 많습니다. 가공되지 않은 데이텀이나 장착 플레이트를 사용하여 스캔을 정렬합니다. 이는 금형이 사출 프레스 내부에 어떻게 위치하는지 정확하게 시뮬레이션합니다.
편차 분석은 마모 매핑 프로세스의 핵심을 형성합니다. 이 소프트웨어는 생생한 3D 토폴로지 색상 맵을 생성합니다. 이 시각적 도구를 사용하면 복잡한 계측 데이터를 즉시 이해할 수 있습니다.
녹색: 녹색으로 표시된 영역은 지정된 허용 오차 범위 내에 완벽하게 들어맞습니다. 형상이 CAD 파일과 일치합니다.
빨간색/노란색: 따뜻한 색상은 재료가 추가된 위치의 긍정적인 편차를 나타냅니다. 금형에서 이는 일반적으로 폴리머 축적, 구운 가스 배출 또는 녹을 의미합니다.
파란색: 차가운 색상은 재료가 손실된 마이너스 편차를 나타냅니다. 이는 심각한 도구 마모, 마모성 침식 또는 충격 손상을 강조합니다.
마지막으로 이 시각적 데이터를 실행 가능한 보고로 변환해야 합니다. 특정 2D 횡단면을 내보내 구배 각도를 검사할 수 있습니다. 중요한 게이팅 치수에 대한 정확한 GD&T 측정값을 추출할 수 있습니다. 여러 생산 실행에 걸쳐 이러한 마모 추세 데이터를 추적하는 것이 중요합니다. 이는 금형에 사전 유지 관리가 필요한 시기를 정확하게 지시합니다. 데이터는 국지적 레이저 용접, 표면 연마 또는 전체 캐비티 교체 일정을 알려줍니다.
모든 3D 스캐닝 기술이 공구강에 잘 작동하는 것은 아닙니다. 오래된 구조 조명 시스템은 반사율이 높은 표면으로 인해 상당한 어려움을 겪고 있습니다. P20 또는 H13 가공 공구강은 표준 조명 패턴을 산란시킵니다. 이 문제를 해결하기 위해 작업자는 종종 둔한 현상액 스프레이를 적용합니다. 이러한 스프레이는 정밀 금형에 치명적인 결함을 야기합니다. 그들은 표면에 미세한 두께의 층을 추가합니다. 일반적인 초크 스프레이는 5~15 마이크론의 인공 물질을 추가합니다. 이는 미크론 수준의 계측 측정을 즉시 무효화합니다.

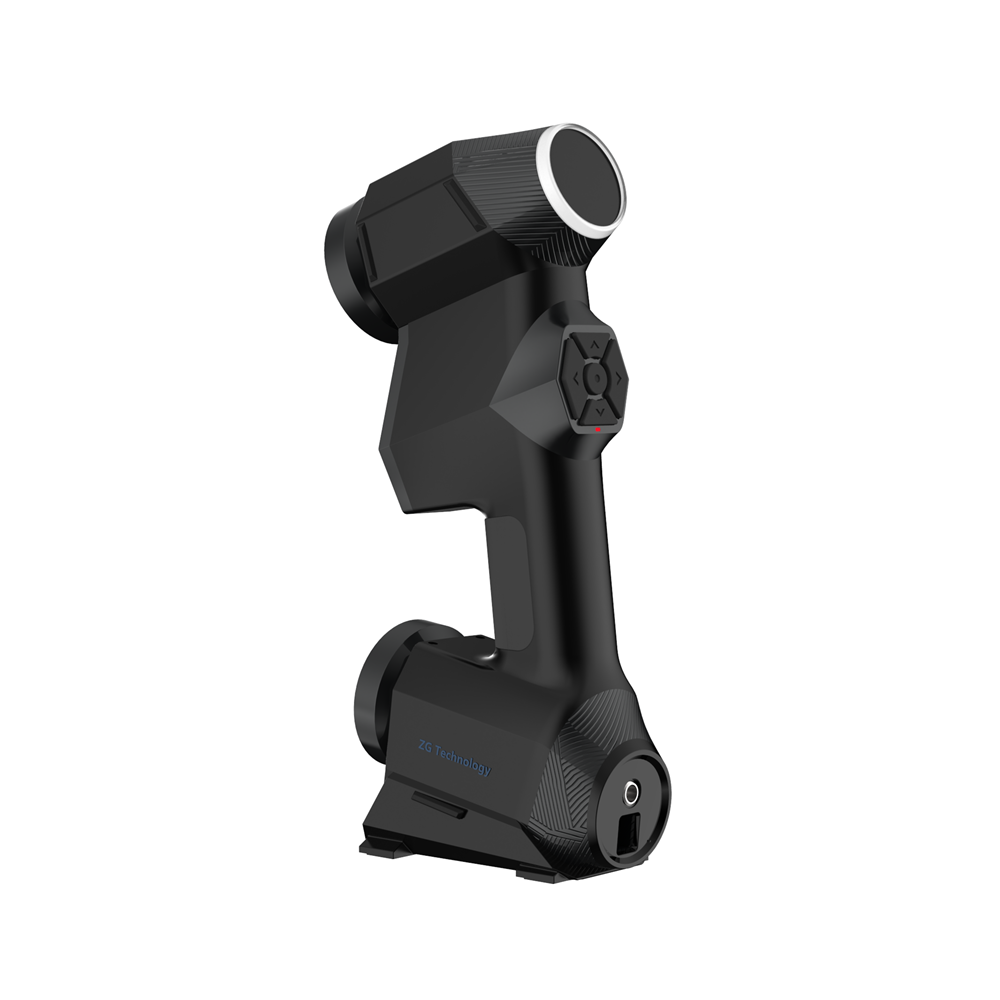

최신 하드웨어는 이러한 광학 문제를 기본적으로 해결합니다. 스마트 휴대용 블루 레이저 3D 스캐너는 훨씬 더 짧은 파장을 사용합니다. 블루라이트는 스펙클 노이즈를 크게 최소화합니다. 고강도 레이저는 반짝이는 반사와 어두운 표면 마감을 절단합니다. 품질을 저하시키는 현상액 스프레이를 사용할 필요는 없습니다. 스캐너는 원래의 깨끗한 강철 표면을 존재하는 그대로 정확하게 캡처합니다.
이식성은 검사 환경을 완전히 변화시킵니다. 휴대용 시스템을 사용하면 기술자가 작업 현장에서 직접 마모를 매핑할 수 있습니다. 공장 환경은 악명 높을 정도로 혹독합니다. 사출 프레스는 바닥 진동을 심하게 유발합니다. 냉각 시스템 근처의 온도는 급격하게 변동합니다. 휴대용 스캐너는 동적 참조를 통해 이에 대응합니다. 작은 광학 추적 대상을 금형 베이스에 적용합니다. 스캐너는 이러한 대상을 기준으로 위치를 지속적으로 계산합니다. 지게차가 지나가다가 바닥이 흔들리면 스캐너가 자동으로 보상합니다. 데이터는 완벽하게 잠겨 있고 정확한 상태로 유지됩니다.
데이터 속도는 휴대용 스캐닝의 진정한 가치를 정의합니다. 전통적인 계측에는 지루한 물류 계획이 필요합니다. 5,000파운드 도구 블록을 온도 제어 계측 실험실로 옮기는 데는 몇 시간이 소요됩니다. 휴대용 스캐너는 이러한 전송을 완전히 제거합니다. 스캐너를 인쇄소로 가져가서 데이터를 캡처하고 컬러 맵을 생성합니다. 며칠이 아닌 몇 분 안에 유지 관리 결정을 내릴 수 있습니다.
스캐닝 하드웨어를 평가하려면 해상도와 체적 정확도의 차이를 이해해야 합니다. 체적 정확도는 공구 블록의 전체 거시적 치수가 전체 길이에 걸쳐 정확함을 보장합니다. 그러나 해상도는 미세한 특징을 포착하는 스캐너의 능력을 결정합니다. 금형에는 매우 날카로운 모서리, 미묘한 미세 질감, 복잡한 냉각 통풍구가 포함되어 있습니다. 스캐너의 해상도가 부족하면 이러한 날카로운 모서리가 데이터에서 둥글게 보입니다. 에 대한 투자는 고해상도 레이저 3D 스캐너 필수입니다. 이를 통해 좁은 반경, 분할선 및 섬세한 게이트 형상을 정확하게 검사할 수 있습니다.
하드웨어는 소프트웨어 생태계만큼만 유용합니다. 상호 운용성을 신중하게 평가해야 합니다. 스캐너가 STL 또는 PLY와 같은 표준 메쉬 형식을 내보내는지 확인하십시오. 업계 표준 검사 소프트웨어 플랫폼과 기본적으로 통합되는지 확인하세요. 일부 제조업체는 독점 소프트웨어 생태계에 사용자를 가두려고 시도합니다. 이로 인해 외부 도구 제작자와 데이터를 공유하는 기능이 제한됩니다. 개방형 아키텍처 시스템은 훨씬 더 나은 장기적 유연성을 제공합니다.
데이터 처리 속도는 일일 작업 흐름 효율성에 큰 영향을 미칩니다. 구매하기 전에 하드웨어의 온보드 처리 기능을 평가하십시오. 최신 스마트 휴대용 블루 레이저 3D 스캐너는 내부적으로 메시 생성 계산을 수행합니다. 포인트 클라우드를 실시간으로 처리합니다. 이렇게 하면 연결된 노트북의 계산 부하가 크게 줄어듭니다. 검사 루프의 속도가 대폭 빨라집니다. 품질이 우수한 기술자는 마모를 분석하는 데 더 많은 시간을 할애하고 진행률 표시줄을 기다리는 시간을 줄입니다.
평가 지표 | 대상 사양 | 금형에 중요한 이유 |
|---|---|---|
레이저 소스 | 청색 레이저(클래스 2M 또는 유사) | P20 강철에 두께를 추가하는 스프레이가 필요하지 않습니다. |
메시 해상도 | 0.02mm ~ 0.05mm | 중요한 가장자리를 부드럽게 처리하지 않고 날카로운 분할선을 캡처합니다. |
체적 정확도 | 미터당 0.05mm 미만 | 대형 다중 캐비티 공구 블록 전체에서 치수 드리프트를 방지합니다. |
소프트웨어 출력 | 개방형 형식(STL, PLY, OBJ) | Geomagic, PolyWorks 또는 기본 CAD와의 호환성을 보장합니다. |
장점에도 불구하고 3D 스캐닝은 엄격한 광학 기술로 남아 있습니다. 이는 고유한 시야 제한으로 인해 어려움을 겪습니다. 레이저와 추적 카메라는 매핑을 위해 형상을 물리적으로 "확인"해야 합니다. 깊고 좁은 구멍은 심각한 문제를 야기합니다. 등각 냉각 채널이나 심한 언더컷은 스캔 데이터에서 제외됩니다. 각도가 너무 가파르게 되면 레이저가 센서로 돌아올 수 없습니다. 이를 해결하기 위해 기술자들은 종종 주조 화합물을 사용합니다. 막힌 구멍에 수지를 붓고 경화한 다음 주물을 추출하고 대신 물리적 플러그를 스캔합니다.
소프트웨어 학습 곡선은 많은 엔지니어링 팀의 허를 찔립니다. 실제 스캐너를 작동하는 것은 매우 직관적입니다. 대부분의 기술자는 몇 시간 안에 데이터 캡처를 마스터합니다. 그러나 고급 메시-CAD 검사는 복잡합니다. 적절한 데이텀 정렬을 설정하려면 깊은 계측 지식이 필요합니다. 매크로 루틴을 사용하여 작업 흐름을 자동화하려면 상당한 연습이 필요합니다. 하드웨어의 전체 가치를 실현하려면 전용 검사 소프트웨어 교육에 투자해야 합니다.
장비 유지 관리는 또 다른 중요한 구현 현실입니다. 작업 현장 환경에서는 민감한 광학 장치가 먼지, 기름 및 충격에 노출됩니다. 스캐너는 인증된 정확도를 유지하기 위해 엄격하고 정기적인 교정 루틴이 필요합니다. 보정 프로세스는 일반적으로 제공된 아티팩트 보드를 사용하여 단 1분 밖에 걸리지 않습니다. 또한 작업자는 광학 대상을 주의 깊게 적용해야 합니다. 중요한 분할선 바로 위에 대상을 배치하면 스캔에서 해당 형상이 가려집니다. 적절한 표적 배치를 위해서는 방아쇠를 당기기 전에 신중한 계획이 필요합니다.
금형 검사를 3D 스캐닝으로 전환하면 유지 관리가 반응형 추측 게임에서 예측 가능한 데이터 기반 프로세스로 전환됩니다. 팀은 색상으로 구분된 편차 맵을 분석하여 심각한 생산 결함이 발생하기 전에 미세한 마모를 포착할 수 있습니다. 사각지대를 없애고 인쇄기 가동 중단 시간을 획기적으로 줄입니다.
후보 목록 논리를 정의할 때 반사 공구강에 대한 블루 레이저 기술의 우선순위를 엄격하게 지정하십시오. 섬세한 분할선과 게이트를 캡처하려면 높은 메쉬 해상도가 필요합니다. 또한 자신의 복잡한 CAD 모델을 사용하여 실시간 소프트웨어 데모가 필요합니다. 제조업체의 완벽하게 준비된 테스트 부품에만 의존하지 마십시오.
바로 다음 단계는 스캐너 제조업체에 개념 증명(POC)을 요청하는 것입니다. 실제 마모된 금형 중 하나를 작업 현장에서 직접 스캔하도록 하십시오. 이를 통해 구매를 결정하기 전에 특정 환경 조건에서 정확성 주장, 표면 처리 기능 및 작업 흐름 속도를 검증합니다.
A: 특정 깊이 대 너비 비율까지만 가능합니다. 레이저 스캐닝에는 카메라에서 레이저 라인까지 명확한 가시선이 필요하기 때문에 매우 깊거나 좁은 지형에는 데이터 누락이 발생할 수 있으며 대체 프로빙 방법이 필요할 수 있습니다.
답변: 일반적으로 최신 블루 레이저 스캐너를 사용하는 경우에는 그렇지 않습니다. 구형 적색 레이저 또는 구조광 시스템은 반사율을 관리하기 위해 스프레이가 필요한 경우가 많으며 이로 인해 허용할 수 없는 치수 편차가 발생합니다(일반적으로 두께가 5~15미크론 추가됨).
A: 고정식 CMM은 절대 정확도(종종 5미크론 미만)에 대한 표준으로 남아 있지만 산업용 휴대용 레이저 스캐너는 일반적으로 0.02mm~0.04mm 사이의 정확도를 달성합니다. 이는 표준 도구 마모를 매핑하는 데 충분하며 매우 우수한 속도와 휴대성을 제공합니다.
