엔지니어와 품질 관리 팀은 3D 스캐닝 사양을 실제 작업 현장 현실과 일치시킬 때 종종 지연됩니다. 데이터시트에서 완벽해 보이는 장치를 발견했지만 실제 생산 중에 비참하게 실패했다는 사실을 깨닫게 될 수도 있습니다. 제조업체는 엄격하게 통제되는 환경에서 마이크론 수준의 정확도를 자랑하는 경우가 많습니다. 그러나 리버스 엔지니어링 및 계측의 진정한 병목 현상에는 워크플로 통합, 이동성 제한 및 과도한 설정 시간이 포함됩니다. 견고한 장비로 인해 작업 방식이 결정되면 생산성이 떨어지고 검사 오류가 늘어나게 됩니다.
이 가이드에서는 오늘날의 제조 환경을 형성하는 기본 스캐닝 기술을 안내합니다. 기본 광학에서 최신 배포 폼 팩터 평가로 전환하겠습니다. 추적 아키텍처와 추적 장치가 없는 아키텍처와 함께 유선 및 무선 설정을 비교합니다. 궁극적으로 장기적인 운영 성공을 보장하기 위해 하드웨어 기능을 물리적 작업 공간에 직접 맞추는 방법을 배우게 됩니다.
3가지 기본 3D 스캐닝 기술은 레이저 삼각측량, 구조광 및 비행 시간(Time-of-Flight)이며 각각 고유한 규모 및 정확도 요구 사항을 충족합니다.
하드웨어 폼 팩터는 작업 흐름 효율성을 결정합니다. 배포 방법(고정형과 휴대용)을 평가하는 것은 해상도를 평가하는 것만큼 중요합니다.
기존 설정의 가시선 제한으로 인해 Tracker-Free 스캐너 의 채택이 촉진되고 있습니다..
무선 스캐닝 모듈을 휴대용 장치에 통합하면 데이터 전송 충실도를 희생하지 않고도 작업 현장의 케이블 관리 위험이 제거됩니다.
최종 조달은 IT 규정 준수, 교정 중단 시간 및 환경적 다양성을 고려하여 기능-결과 매트릭스를 기반으로 해야 합니다.
많은 조달 팀은 별도의 기술 시트를 사용하여 3D 계측 장비를 평가합니다. 그들은 최대 이론적 분해능이나 단일 지점 정확도에 중점을 둡니다. 이러한 지표는 가치가 있지만 분주한 제조 현장에서 실제 성공을 반영하는 경우는 거의 없습니다. 실제 장비의 생존 가능성을 측정하려면 운영 지표에 초점을 맞춰야 합니다.
성공 기준을 정의하려면 실제 변수를 살펴봐야 합니다. 데이터를 얻는 데 걸리는 시간은 얼마나 됩니까? 운영자가 자동차 섀시와 같은 제한된 공간 내부의 구성 요소를 쉽게 스캔할 수 있습니까? 설치 및 해체 시간을 정확하게 측정해야 합니다. 작업자가 10분 스캔을 위해 삼각대를 구성하고 센서를 교정하는 데 2시간을 소비한다면 극도의 정밀도를 제공하는 장치는 쓸모가 없습니다.
복잡한 대상 배치 구성이 필요한 테더링된 시스템이나 장치는 심각한 작업 흐름 병목 현상을 발생시킵니다. 엔지니어가 얽힌 케이블을 반복적으로 관리하면 반복적인 품질 검사 중에 인건비가 부풀려집니다. 스캔에서 인쇄까지의 작업 흐름도 심각한 어려움을 겪고 있습니다. 기술자가 수백 개의 반사성 접착 타겟을 대형 주물에 적용해야 한다면 귀중한 시간을 낭비하게 됩니다. 견고한 아키텍처로 인해 시설을 도구에 맞게 조정해야 합니다. 현대의 민첩한 제조에는 기존 시설에 적응하는 도구가 필요합니다.
일반적인 실수: 설정 계획을 무시하고 최대 데이터시트 정확도를 엄격하게 기준으로 하드웨어를 선택합니다. 항상 장비가 작동할 실제 환경에서 장비를 테스트하십시오.
3D 스캐닝의 기본 물리학을 이해하면 마케팅 소음을 걸러내는 데 도움이 됩니다. 세 가지 주요 기술이 산업 환경을 지배하고 있습니다. 각각은 특정 규모, 속도 및 정확도 요구 사항을 충족합니다.
레이저 삼각측량은 간단하면서도 매우 효과적인 기하학적 원리에 의존합니다. 스캐너는 레이저 점이나 선을 물체에 투사합니다. 레이저 방출기로부터 알려진 거리에 위치한 카메라 센서는 반사 각도를 측정합니다. 레이저가 물체의 형상 위로 이동하면 시스템은 삼각 함수를 사용하여 정확한 공간 좌표를 계산합니다.
이 기술의 엄청난 다양성을 평가해야 합니다. 레이저 스캐너는 반사율이 높거나 어둡거나 가공된 표면에서 탁월한 성능을 발휘합니다. 전통적인 광학 방법은 이러한 까다로운 재료에서는 실패하는 경우가 많습니다. 레이저 시스템은 역엔지니어링 기계 부품에 매우 높은 정밀도를 제공합니다. 역사적으로 이 방법에서는 공간 방향을 유지하기 위해 부품 전체에 배치된 광범위한 타겟 도트가 필요했습니다. 그러나 이제 고급 모델은 스마트 추적을 통합하여 대상 종속성을 줄입니다.
구조광 스캐너는 일반적으로 격자 또는 일련의 줄무늬와 같은 특정 조명 패턴을 피사체에 투사합니다. 이 패턴이 3차원 표면에 부딪히면 그리드가 변형됩니다. 스캐너 내부의 센서는 이러한 선이 어떻게 왜곡되는지에 따라 물체의 거리와 기하학적 구조를 계산합니다.
이 스캐너는 고해상도 기하학과 유기적 형태를 빠르게 캡처하는 데 이상적입니다. 전체 시야를 동시에 캡처하기 때문에 사람의 얼굴, 문화유산 유물 또는 복잡한 사출 성형 플라스틱을 스캔하는 데 탁월합니다. 그러나 구조 조명 시스템은 주변 조명 조건에 매우 민감합니다. 직사광선이나 작업 현장의 거친 LED로 인해 투영된 패턴이 사라져 데이터가 손실될 수 있습니다.
Time-of-Flight 기술은 광 펄스가 표면에서 반사되는 데 걸리는 정확한 시간을 측정합니다. 스캐너는 빛의 속도를 파악하여 놀라운 신뢰성으로 거리를 계산합니다. LiDAR(빛 감지 및 거리 측정) 시스템은 방대한 거리에 걸쳐 이 정확한 메커니즘을 활용합니다.
주로 대규모 환경에 대해 ToF를 평가합니다. 이 기술은 전체 제조 시설을 매핑하고, 대형 항공우주 부품을 캡처하거나 건축 구조를 조사합니다. ToF는 규모 측면에서 탁월하지만 레이저 삼각측량이나 구조광에 비해 마이크로 수준의 정확도가 낮습니다. ToF를 사용하여 허용 오차가 높은 마이크로 기어를 검사하지는 않지만 공장 현장 레이아웃을 계획하는 데는 사용할 수 있습니다.
3D 기술 빠른 참조 가이드
기술 유형 | 1차 메커니즘 | 가장 적합한 대상 | 핵심 제한 |
|---|---|---|---|
레이저 삼각측량 | 투사된 레이저의 반사 각도를 계산합니다. | 반짝이거나 어둡거나 고도로 가공된 금속 부품 | 역사적으로 고정된 타겟 배치가 필요함 |
구조화된 조명 | 투영된 그리드의 변형 측정 | 유기적인 형태와 신속한 영역 캡처 | 주변광 간섭에 매우 민감함 |
비행시간(ToF) | 광 펄스의 반송 횟수 | 대규모 시설 및 대규모 환경 | 작은 부품에 대해서는 미크론 수준의 정밀도가 부족합니다. |
적절한 조명이나 레이저 메커니즘을 선택한 후에는 스캐너가 3D 공간에서 위치를 지정하는 방법을 결정해야 합니다. 선택한 배포 아키텍처는 광학 센서만큼 설치 시간에 큰 영향을 미칩니다.
광학 추적 스캐너는 별도의 외부 카메라 시스템을 사용하여 휴대용 장치의 위치를 모니터링합니다. 작업 영역을 향한 견고한 삼각대에 스테레오 카메라 추적기를 설치합니다. 휴대용 스캐너에는 견고한 참조 마커가 있습니다. 추적기는 이러한 마커를 관찰하면서 스캐너의 정확한 위치를 지속적으로 계산합니다.
이 아키텍처를 사용하면 접착 타겟을 부품에 직접 배치할 필요가 거의 없습니다. 대형 부품의 준비 시간을 크게 절약할 수 있습니다. 그러나 이 설정에서는 심각한 가시선 제한이 발생합니다. 추적기에 대한 스캐너의 시야는 완전히 방해받지 않아야 합니다. 작업자의 팔, 공장 기둥 또는 복잡한 부품 형상이 카메라 시야를 가리는 경우 데이터 캡처가 즉시 실패합니다. 작업자는 지속적으로 삼각대를 조정하거나 부품을 이동해야 하므로 원래 피하려고 했던 작업 흐름 병목 현상이 다시 발생합니다.
제조업체는 가시선 의존성을 완전히 제거하기 위해 이러한 동적 시스템은 고급 내부 알고리즘을 활용하여 실시간으로 자체 위치를 지정합니다. SLAM(Simultaneous Localization and Mapping), 내부 사진 측량 통합 및 스마트 형상 추적을 결합하는 경우가 많습니다. Tracker-Free 스캐너를 개발했습니다.
여기서 비즈니스에 미치는 영향은 엄청납니다. 추적기가 없는 시스템은 설정 시간을 대폭 줄여줍니다. 외부 카메라를 보정하거나 삼각대 배치에 대해 걱정할 필요가 없습니다. 작업자는 깊은 구멍 내부, 차량 섀시 아래 또는 큰 장애물 뒤를 원활하게 스캔할 수 있습니다. 외부 추적기를 제거하면 필요한 작동 공간이 크게 줄어듭니다. 이러한 유연성은 바닥 공간이 여전히 프리미엄 상품으로 남아 있는 혼잡한 제조 통로에서 매우 귀중한 것으로 입증되었습니다.
모범 사례: 작업 현장을 감사할 때 현재 검사 루틴에서 직면하는 사각지대 수를 추적하십시오. 운영자가 차량 내부나 복잡한 배관 조립품을 자주 검사하는 경우 추적기가 없는 아키텍처를 우선시하면 즉각적인 ROI를 얻을 수 있습니다.
이동성은 산업용 3D 계측의 최종 개척지 역할을 합니다. 두꺼운 데이터 케이블이 무거운 처리 워크스테이션에 고정되어 있으면 추적기가 없는 시스템이라도 부족합니다.
묶인 케이블은 분주한 생산 현장에 지속적인 환경 위험을 야기합니다. 두꺼운 데이터 코드는 작업자에게 걸려 넘어질 위험을 야기합니다. 이는 대형 차량이나 중장비 주변에서 운전자의 움직임을 심각하게 제한합니다. 대형 주조물을 스캔할 때 기술자는 케이블을 밟거나 PC 카트를 더 가까이 끌어당기기 위해 자주 잠시 멈춰야 합니다. 케이블이 날카로운 금속 모서리에 걸릴 때마다 비용이 많이 드는 하드웨어 손상이 발생하고 작업 흐름이 즉시 중단될 위험이 있습니다. 처리 PC의 제한된 범위는 현대 스캐닝 기술이 약속하는 민첩성을 근본적으로 약화시킵니다.

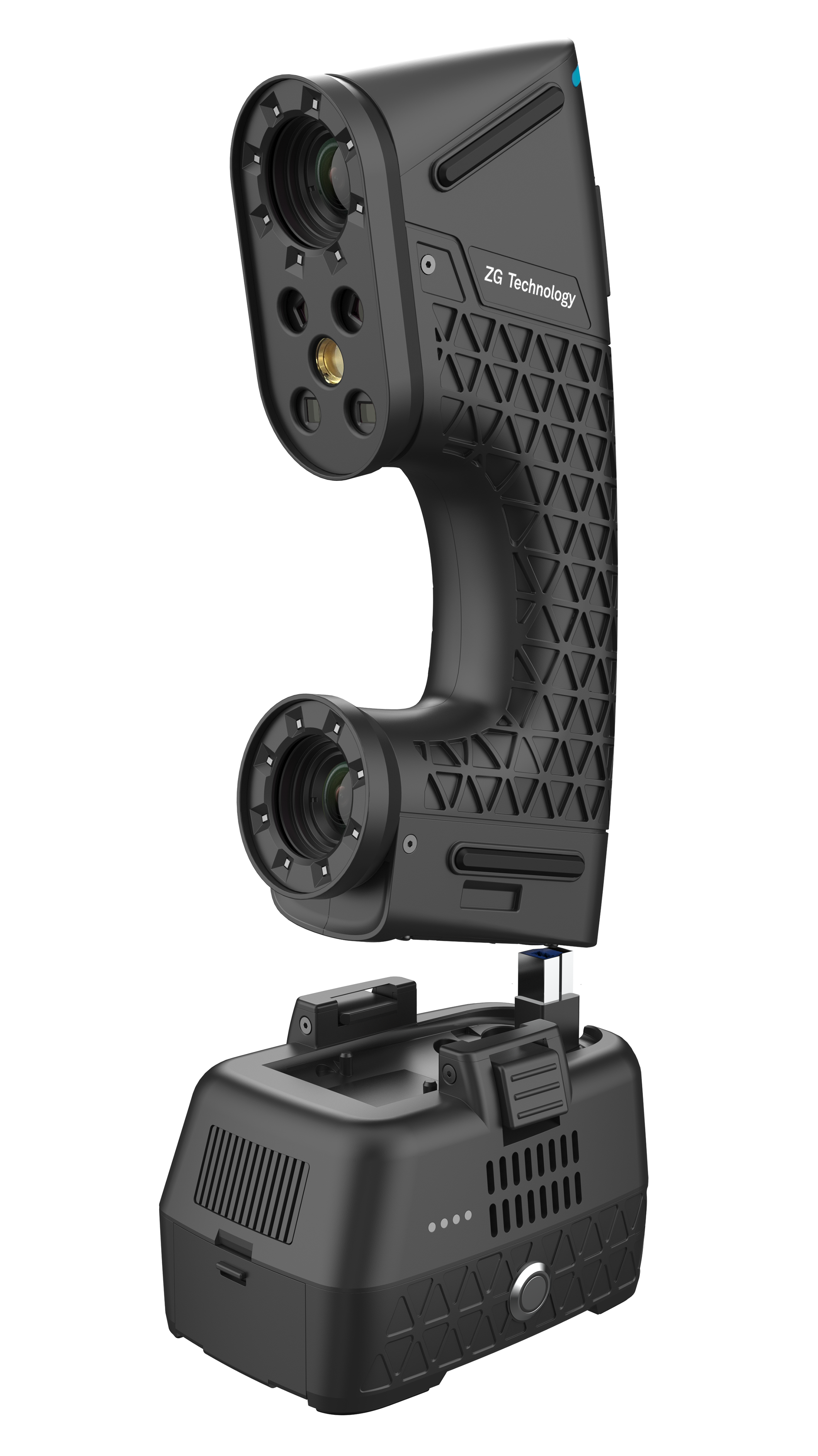

하드웨어 개발자는 전용 무선 스캐닝 모듈을 스캐너 본체에 직접 통합하여 이러한 이동성 문제를 해결합니다. 이 모듈은 지능형 브리지 역할을 합니다. 초기 포인트 클라우드 처리를 온보드 엣지 컴퓨팅 칩으로 오프로드하는 경우가 많습니다. 그런 다음 고대역폭 Wi-Fi 6 또는 독점 RF 주파수를 활용하여 밀도가 높은 3D 데이터를 거의 0에 가까운 대기 시간으로 워크스테이션에 전송합니다.
역사적으로 계측 전문가들은 무선 기술에 대해 매우 회의적인 태도를 보였습니다. 초기 반복에서는 패킷 손실, 지연 및 포인트 클라우드 손상으로 어려움을 겪었습니다. 현대 산업 모듈은 엄격한 데이터 보존 기술을 통해 이를 극복합니다. 정교한 무손실 압축 알고리즘을 활용합니다. 게다가 지역화된 데이터 버퍼링 기능도 갖추고 있습니다. 무선 간섭으로 인해 마이크로 연결 끊김이 발생하는 경우 모듈은 캡처된 형상을 내부 메모리에 임시로 저장합니다. 밀리초 후에 연결이 다시 설정되면 데이터가 원활하게 푸시됩니다. 이를 통해 중요한 품질 검사 중에 데이터 손상이 발생하지 않도록 보장합니다.
무선 휴대용 스캐너를 배포하면 직원의 물리적 경험이 변화됩니다. 제한 없는 움직임은 더 빠른 작업자 교육과 직접적인 관련이 있습니다. 새로운 기술자는 엉킨 탯줄을 관리할 필요가 없으므로 스캔 경로를 훨씬 더 빨리 배울 수 있습니다. 또한 케이블 끌림을 제거하면 여러 시간 동안 스캔하는 동안 신체적 피로가 크게 줄어듭니다. 더 행복하고 덜 피로한 작업자는 더욱 일관되고 정확한 검사 보고서를 생성합니다.
기술 이론에서 실제 조달로 이동하려면 구조화된 평가 프레임워크가 필요합니다. 일상적인 작업에 고유한 특정 과제에 맞게 하드웨어 기능을 조정해야 합니다.
고립된 사양을 기반으로 하드웨어를 구매하지 마십시오. 다음 매트릭스를 사용하여 원하는 결과에 기술을 연결하세요.
높은 정밀도 + 복잡한 표면: 추적기가 없는 아키텍처와 결합된 레이저 스캐닝을 선택하세요. 이는 움직임을 제한하지 않고 어둡고 반짝이는 가공 부품을 처리합니다.
높은 디테일 + 인간/유기체 피사체: 구조적 조명 시스템을 선택하세요. 넓은 영역을 즉시 캡처하므로 의료 응용 분야나 유기적 모델링에 적합합니다.
높은 이동성 + 제한된 공간: 무선 설정을 선택하세요. 케이블과 외부 추적기를 제거하면 작업자가 좁은 공간에서도 안전하게 이동할 수 있습니다.
하드웨어는 방정식의 절반에 불과합니다. 스캐너의 독점 소프트웨어가 원시 메시 생성을 처리하는 방법을 평가해야 합니다. 수출 능력을 평가해 보세요. SolidWorks, PolyWorks 또는 Geomagic과 같은 표준 CAD 또는 검사 플랫폼에 원활하게 연결됩니까? 소프트웨어 통합이 제대로 이루어지지 않으면 막대한 병목 현상이 발생하여 엔지니어는 검사를 시작하기도 전에 포인트 클라우드를 수동으로 정리하는 데 몇 시간을 소비하게 됩니다.
무선 기술에는 네트워크 보안 고려 사항이 도입됩니다. 독점적인 항공우주 형상이나 기밀 프로토타입 설계를 스캔하는 경우 데이터 가로채기가 심각한 위험을 초래할 수 있습니다. 무선 모듈에 내장된 암호화 프로토콜을 평가합니다. 시스템이 AES-256과 같은 고급 표준을 사용하여 무선 전송 중에 기하학 데이터가 완전히 손상되지 않도록 하십시오. 규정 준수를 확인하기 위해 최종 후보 단계에서 IT 부서와 긴밀히 협력하십시오.
마지막으로, 숨겨진 운영 위험을 고려하세요. 교정 빈도 요구 사항을 자세히 살펴보십시오. 작업 현장 온도가 변동할 때마다 장치를 장시간 재보정해야 합니까? 무선 장치의 배터리 수명주기 관리를 평가합니다. 대규모 스캔 도중에 배터리가 방전되면 무선 도구가 문제가 됩니다. 핫스왑 가능한 배터리를 갖춘 시스템을 찾으십시오. 또한 스캐너가 극한 작업 현장 온도나 먼지가 많은 환경을 효과적으로 처리할 수 있도록 환경 제한을 고려하십시오.
올바른 3D 측정 도구를 선택하는 것은 데이터시트의 해상도 사양을 읽는 것 이상입니다. 세 가지 기술 유형(레이저, 구조광, 비행 시간)을 아는 것은 첫 번째 단계에 불과합니다. 2단계에서는 배포 폼 팩터를 시설의 물리적 제약과 일치시켜야 합니다. 추적기가 없는 아키텍처와 무선 모듈을 선택하면 일상적인 작업 흐름에서 마찰이 적극적으로 제거됩니다.
자신있게 앞으로 나아가려면 무미건조한 회의실 시연 이상의 것이 필요합니다. 실제 작업 현장에서 개념 증명을 시작하세요. 회사에서 가장 접근하기 어려운 부품에 대한 스캐너를 구체적으로 테스트하는 현장 데모를 요청하세요. 공급업체가 귀하의 활성 기계에서 무선 데이터 안정성을 입증하도록 강요하십시오. 실제 인체 공학 및 설정 시간을 평가함으로써 제조 역량을 진정으로 가속화하는 투자를 확보할 수 있습니다.
A: 아니요. 스캔 정확도는 데이터 전송 방법이 아니라 전적으로 광학 센서의 품질, 내부 보정 및 알고리즘에 따라 달라집니다. 최신 무선 모듈은 지역화된 데이터 버퍼링과 무손실 압축을 활용합니다. 간섭으로 인해 미세한 연결 끊김이 발생하는 경우 스캐너는 데이터를 내부에 저장하고 연결이 안정화되면 완벽하게 전송하여 정확도 저하가 전혀 발생하지 않도록 합니다.
A: 가장 큰 장점은 시선 제약이 완전히 제거된다는 것입니다. 내부 알고리즘과 형상 추적을 사용하여 자체 위치를 지정하므로 스캐너를 감시하는 외부 카메라가 필요하지 않습니다. 이를 통해 설정 시간이 크게 단축되고, 작업 공간이 줄어들며, 복잡한 공동 내부 깊숙한 곳까지 스캔할 수 있습니다.
A: 네, 기본 기술이 표준 구조광 대신 레이저 삼각 측량을 사용한다면 가능합니다. 무선 전송 측면은 재료 캡처 기능에 전혀 영향을 미치지 않습니다. 무선 레이저 스캐너는 결속된 레이저 스캐너만큼 효과적으로 어둡고 반사되며 심하게 가공된 금속 부품을 처리합니다.
A: 대부분의 산업용 무선 스캐너는 배터리 충전당 1~3시간 연속 스캔이라는 현실적인 벤치마크를 제공합니다. 지속적인 기업 작업 흐름을 지원하기 위해 최상위 시스템은 핫스왑 가능한 배터리 설계를 활용합니다. 이를 통해 운영자는 장치 전원을 끄거나 활성 스캔 데이터를 잃지 않고도 방전된 배터리를 완전히 충전된 배터리로 교체할 수 있습니다.
