복잡하고 각형이 아닌 CNC 부품을 검사하면 현대 제조업체에 막대한 병목 현상이 발생하는 경우가 많습니다. 기존의 좌표 측정기(CMM)와 수동 게이지로는 항공우주, 자동차, 의료 산업에서 요구하는 복잡한 형상을 따라잡을 수 없습니다. 이러한 계측 병목 현상으로 인해 기계 공장에서는 무거운 구성품을 분리하고 온도가 제어되는 실험실로 운반하며 CMM 가용성을 위해 긴 대기열에서 기다려야 합니다. 부품 재설정 중에 심각한 정렬 오류가 발생할 위험이 있는 동시에 귀중한 생산 시간을 낭비하게 됩니다.
휴대용 3D 계측은 강력한 패러다임 전환을 제공하여 활성 작업 현장에 직접 품질 관리를 제공합니다. 작업자는 고정 장치에서 공작물을 제거하지 않고도 조밀한 치수 데이터를 캡처할 수 있습니다. 휴대용 레이저 스캐닝이 유기 자유형 형상을 처리하는 방법을 평가하고 현실적인 구현 요구 사항을 간략하게 설명합니다. 또한 처리량 향상을 평가하고 일상적인 가공 작업에 휴대용 계측을 통합하기 위한 견고한 비즈니스 사례를 구축하는 데 도움을 드립니다.
자유형 및 유기적 CNC 형상에는 촉각 CMM 프로브가 효율적으로 실행하기 어려운 고밀도 데이터 캡처가 필요합니다.

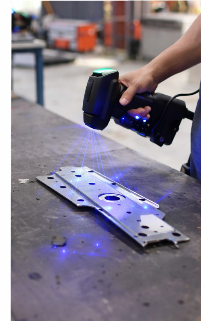

**스마트 휴대용 블루 레이저 3D 스캐너**는 둔한 스프레이를 사용하지 않고도 반짝이고 반사되는 가공 표면을 처리할 수 있어 작업 현장에서 탁월한 성능을 발휘합니다.
성공적인 구현을 위해서는 기본 정확도뿐만 아니라 체적 정확도, 동적 참조 기능 및 스캔-CAD 소프트웨어 통합을 평가해야 합니다.
휴대용 스캐너는 검사 병목 현상을 획기적으로 줄여주지만 매우 엄격한 공차(미크론 미만) 요구 사항에 맞게 기존 CMM을 완전히 대체하기보다는 강화합니다.
기존 CMM은 상자, 원통, 평면과 같은 프리즘 모양을 측정하는 데 탁월합니다. 유기 표면은 완전히 다른 운영상의 문제를 제시합니다. 표면 청소를 위한 프로브 경로 프로그래밍에는 몇 시간의 전문 엔지니어링 시간이 소요됩니다. 맞춤형 자동차 매니폴드 또는 복잡한 항공우주 터빈 블레이드를 고려해보세요. 품질 팀은 촉각 프로브 스타일러스가 접선에 완벽하게 수직인 표면에 닿도록 복잡한 벡터를 정의해야 합니다. 이러한 철저한 프로그래밍 노력으로 인해 핵심 엔지니어링 리소스가 소모됩니다.
촉각 프로빙은 본질적으로 개별적인 개별 데이터 포인트를 캡처합니다. 복잡한 자유형 곡선에서 50개의 점을 가져오도록 CMM을 프로그래밍할 수 있습니다. 그러나 특정 터치포인트 사이에서 발생하는 모든 것을 완전히 놓치게 됩니다. 갑작스러운 공구 가우징, 미묘한 재료 스프링백 또는 국부적인 떨림은 전혀 감지되지 않는 경우가 많습니다. 비선형 표면에는 공칭 CAD 모델에 대해 가공된 프로파일을 실제로 검증하기 위한 고밀도 캡처 방법이 필요합니다.
분주한 작업 현장에서는 품질 관리라는 물리적 물류를 무시할 수 없습니다. 무겁고 단단히 고정된 부품을 5축 CNC 밀에서 별도의 계측 실험실로 옮기면 상당한 마찰이 발생합니다. 즉각적인 설정 지연이 발생합니다. 기계 고정 장치에서 제거한 후에는 필요한 재작업을 위해 거부된 부품을 다시 정렬하는 것이 엄청나게 어렵습니다. 운영자는 스핀들을 계속 회전시키고 수익을 창출하는 대신 실험실 허가를 기다리는 중요한 시간을 낭비합니다.
일반적인 실수: 자유형 구성 요소에 대해 단순화된 경계 상자 측정을 사용하면 기본 프로필 편차가 가려지는 경우가 많습니다. 엔지니어들은 몇 가지 전략적 접점이 전체적인 기하학적 적합성을 보장한다고 잘못 가정합니다.
광학 계측으로 전환하면 이러한 긴 검사 지연 문제가 직접적으로 해결됩니다. 단파장 레이저의 물리학은 현대 금속 가공의 모든 것을 변화시킵니다. 청색광은 기존 적색 레이저 시스템보다 짧은 파장에서 작동합니다. 이러한 물리적 특성은 데이터 수집 중에 스펙클 노이즈를 훨씬 적게 생성합니다. 이는 반짝이고 반사되는 가공 금속에서 놀라울 정도로 깨끗한 데이터 캡처로 직접 변환됩니다. 새로 절단된 알루미늄 부품에 지저분한 분필이나 둔한 스프레이를 더 이상 뿌릴 필요가 없습니다. 스마트 휴대용 블루 레이저 3D 스캐너는 이러한 어려운 표면을 기본적으로 판독하여 구성 요소의 실제 치수 무결성을 보존합니다.
계측 장비는 일반적으로 작업 현장 진동에 노출되면 어려움을 겪습니다. 광학 추적 기술은 이러한 전통적인 한계를 완전히 우회합니다. 부품이나 고정 장치에 작은 반사 위치 지정 대상을 배치함으로써 시스템은 국부적인 좌표 프레임워크를 생성합니다. 스캐너와 물리적 부품은 서로 완전히 독립적으로 움직일 수 있습니다. 근처에서 운전하는 지게차나 통로를 가로질러 발사되는 무거운 스탬핑 프레스는 측정 데이터를 손상시키지 않습니다. 이러한 동적 참조는 환경 진동을 완벽하게 중화합니다.
속도와 데이터 밀도는 휴대용 스캐닝이 산업 계측을 지배하는 부분을 나타냅니다. 초당 수백만 개의 개별 지점을 캡처하면 물리적 부품의 완전하고 풍부한 디지털 트윈이 생성됩니다. 개별 CMM 프로브 히트 사이에 발견되는 사각지대를 완전히 제거합니다. 이 조밀한 포인트 클라우드를 원본 3D CAD 모델에 즉시 오버레이할 수 있습니다. 그런 다음 검사 소프트웨어는 매우 시각적인 색상 맵을 생성합니다. 이 맵은 전체 구성요소에 걸쳐 표면이 공칭 공차에서 벗어나는 위치를 정확하게 강조합니다.
모범 사례: 항상 부품에만 적용하기보다는 고정 장치에 물리적 타겟을 사용하여 견고한 기준 프레임을 설정하십시오. 이를 통해 대상을 다시 적용하지 않고도 여러 개의 동일한 구성 요소를 검사할 수 있습니다.
제조업체는 데이터시트의 기준 정확도 사양에만 초점을 맞추는 경우가 많습니다. 그러나 공간 해상도는 복잡한 CNC 형상에서 궁극적인 성공을 좌우합니다. 날카로운 가공 모서리와 미묘한 자유형 전환을 포착하려면 엄청난 디테일이 필요합니다. 고해상도 레이저 3D 스캐너는 금속 표면 전체의 미세한 지형 변화를 매핑합니다. 이는 실제 표면 편차와 단순한 툴링 마크를 명확하게 구분합니다. 고해상도를 사용하면 수학적으로 매끄럽게 처리된 근사치가 아닌 실제 형상을 캡처할 수 있습니다.
물리적 규모로 인해 장거리에 걸쳐 복합적인 측정 오류가 발생합니다. 항공우주 격벽과 같은 크고 연속적인 CNC 부품을 스캔할 때는 체적 정확도가 매우 중요합니다. 미터당 밀리미터(mm/m)로 측정되는 이 특정 측정법은 큰 측정 볼륨을 가로질러 이동할 때 오류가 어떻게 쌓이는지 정의합니다. VDI/VDE와 같은 조직은 이러한 주장을 인증하기 위해 표준화된 프레임워크(예: VDI/VDE 2634 Part 3)를 제공합니다. 나중에 조립 실패를 방지하려면 선택한 장치가 2m 주조의 한쪽 끝에서 다른 쪽 끝까지 엄격한 공차를 유지하는지 확인해야 합니다.
하드웨어는 계측 방정식의 절반만을 나타냅니다. 강력한 3D 측정을 위한 매우 정확한 3D 스캐너는 검사 소프트웨어 없이는 사실상 쓸모가 없습니다. PolyWorks 또는 Geomagic Control X와 같은 플랫폼으로의 원활한 내보내기 기능이 필요합니다. 이러한 고급 프로그램은 자동화된 GD&T(기하학적 치수 및 공차) 추출을 처리합니다. 표면 프로파일, 실제 위치 또는 원통형과 같은 복잡한 콜아웃을 평가하려면 대규모 포인트 클라우드 데이터 세트를 신속하게 처리하고 인증된 규정 준수 보고서를 출력하는 소프트웨어가 필요합니다.
검사기준 | 전통적인 촉각 CMM | 휴대용 블루 레이저 스캐너 |
|---|---|---|
데이터 밀도 | 낮음(개별 터치포인트) | 매우 높음(초당 수백만 포인트) |
자유 형식 프로그래밍 | 높은 오버헤드, 복잡한 벡터 계획 필요 | 최소한의 오버헤드, 직관적인 스위핑 모션 |
환경 민감도 | 높음(온도/진동 제어 필요) | 낮음(동적 참조로 진동 격리) |
표면 준비 | 필요 없음 | 대부분의 금속에 대한 청색 레이저에는 필요하지 않습니다. |
깊은 구멍 측정 | 우수(서브미크론 능력) | 가시선 광학에 의해 제한됨 |
작업 현장 광학 스캐닝은 기존 방법에 비해 독특한 작업 흐름을 제공합니다. 대부분의 계측 등급 광학 시스템은 3D 공간에서 방향을 잡기 위해 반사 접착 타겟이 필요합니다. 스캔을 시작하기 전에 이 작은 스티커를 부품이나 주변 고정물에 부착해야 합니다. 이 대상 적용 단계에서는 전체 주기 시간에 간단한 수작업이 추가됩니다. 생산 팀은 프로세스 병목 현상을 피하기 위해 대량 검사 루틴을 계획할 때 이러한 준비 작업을 고려해야 합니다.
동적 참조는 물리적 진동을 쉽게 처리하지만 주변 대기 조건은 여전히 존중을 요구합니다. 개방된 작업 현장의 극심한 온도 변동은 물리적 부품에 직접적인 영향을 미칩니다. 열팽창은 레이저 스캐너의 작동 정확도에 관계없이 대형 알루미늄 주조의 치수를 변화시킵니다. 작업자는 기존 측정 방법에서 관찰하는 것과 마찬가지로 엄격한 허용 오차를 확인하기 전에 부품이 열 평형에 도달했는지 확인해야 합니다.
공급업체는 휴대용 스캐너를 순전히 포인트 앤 슛 장치로 판매하는 경우가 많습니다. 실제 스캐닝 프로세스는 실제로 대부분의 기계 기술자에게 매우 직관적입니다. 그러나 진정한 학습 곡선은 후속 데이터 처리 단계에서 나타납니다. 캡처된 포인트 클라우드를 마스터 CAD 모델에 올바르게 정렬하기 위해 운영자를 교육하려면 헌신적인 연습이 필요합니다. 최적 맞춤, 기준점 시스템(RPS) 또는 데이텀 기반 정렬을 언제 사용해야 하는지 이해하는 것이 중요합니다. 편차 분석을 해석하려면 정상 부품의 잘못된 거부를 방지하기 위한 기본적인 계측 지식이 필요합니다.
데이터 캡처 속도를 최적화하기 위한 적절한 레이저 스탠드오프 거리 및 스위핑 기술.
부품의 중요한 기하학적 특징이 모호해지는 것을 방지하기 위한 전략적 타겟 배치.
흩어진 반사나 부적절한 노출 설정으로 인한 잘못된 데이터 급증을 인식합니다.
검사 소프트웨어 환경 내에서 데이텀 정렬 전략을 마스터합니다.
엔지니어링 도면 콜아웃에 대해 색상 매핑 편차 보고서를 정확하게 해석합니다.
새로운 계측 투자를 정당화하려면 기본 장비 사양 이상의 것을 살펴봐야 합니다. 고가의 부품이 기존 CMM 검사를 기다리는 동안 스핀들 가동 중지 시간으로 인한 시간당 재정적 비용을 측정합니다. 이 페널티를 기계 내 스캐닝을 수행하는 능력과 비교하십시오. 클램프를 풀기 전에 부품을 검증하면 재작업이 필요한 경우 즉시 가공을 재개할 수 있습니다. 이러한 설정 시간의 대폭적인 감소는 전체 제조 현장에서 처리량을 빠르게 향상시킵니다.
귀하의 장비 후보 목록을 귀하의 엔지니어링 공차 요구 사항에 엄격하게 일치시키십시오. 필요하지 않은 과도한 기능을 구입하지 마십시오. 그러나 기본 검사 도구의 사양을 과소평가하지 마십시오. 복잡한 자유형 부품에 약 ±0.025mm의 공차가 필요한 경우 계측 등급 블루 레이저 스캐너에 투자하는 것이 논리적으로 완벽합니다. 프로덕션 환경에서 이러한 요구 사항을 쉽게 처리합니다. 반대로, 귀하의 응용 분야가 깊은 엔진 보어에 대해 매우 엄격한 미크론 미만의 공차를 요구하는 경우 규정을 준수하려면 기존 CMM이 절대적으로 필요합니다.
화려한 마케팅 브로셔에만 근거하여 광학 계측 장비를 구매하지 마십시오. 품질 관리자는 실제 상황에서 실시간 현장 시연을 요구해야 합니다. 엄격한 개념 증명을 통해 특정 조명 조건, 표면 마감 및 작업 현장 제약 조건 하에서 장비의 성능을 검증합니다.
현재 생산 중인 가장 어렵고 반사율이 높은 자유형 부품 세 개를 선택하십시오.
공급업체가 자체적으로 완벽하게 제조된 무광 마감 테스트 블록을 사용하도록 허용하지 마십시오.
CNC 기계가 작동하는 작업 현장 옆에서 직접 시연을 진행해 보세요.
대상 적용부터 최종 GD&T 보고서 생성까지 전체 프로세스 시간을 측정합니다.
스캔한 포인트 클라우드 데이터를 정확히 동일한 부품에 대한 과거 CMM 보고서와 비교하세요.
휴대용 레이저 스캐닝으로 전환하는 것은 지속적인 CMM 백로그를 없애기 위한 전략적 운영 조치입니다. 이를 통해 팀은 작업 현장에서 직접 복잡한 형상에 대한 100% 표면 검사를 수행할 수 있습니다. 밀도가 높은 디지털 트윈을 캡처하면 촉각 프로브가 자주 놓치는 국부적인 툴링 편차를 식별할 수 있습니다.
앞으로 나아가려면 현재 검사 병목 현상을 감사하여 손실된 가공 시간을 정량화하는 것이 좋습니다. 가장 엄격한 고객 허용 오차를 기준으로 허용 가능한 최대 체적 편차를 정의하세요. 마지막으로 실제 성능을 검증하기 위해 자체 활성 생산 부품을 사용하여 주요 계측 공급업체와 함께 엄격한 벤치마크 테스트를 시작합니다.
A: 아니요. 상호 보완적입니다. 휴대용 스캐너는 작업 현장 검증, 역엔지니어링, 복잡한 형상의 100% 표면 검사에 이상적입니다. CMM은 초정밀, 깊은 구멍 또는 미크론 미만의 위치 공차에 여전히 필요합니다.
A: 일반적으로 그렇지 않습니다. 최신 블루 레이저 기술은 고대비, 반사 및 빛나는 표면을 기본적으로 처리하여 부품의 실제 치수 무결성을 유지하도록 특별히 설계되었습니다.
A: 기존의 CMM 프로그래밍 및 실행은 복잡한 표면의 경우 몇 시간이 걸릴 수 있지만, 사전 프로그래밍된 검사 소프트웨어 템플릿과 결합된 레이저 스캐닝은 종종 프로세스를 몇 분으로 줄여 즉각적인 색상 매핑 편차 보고서를 생성합니다.
