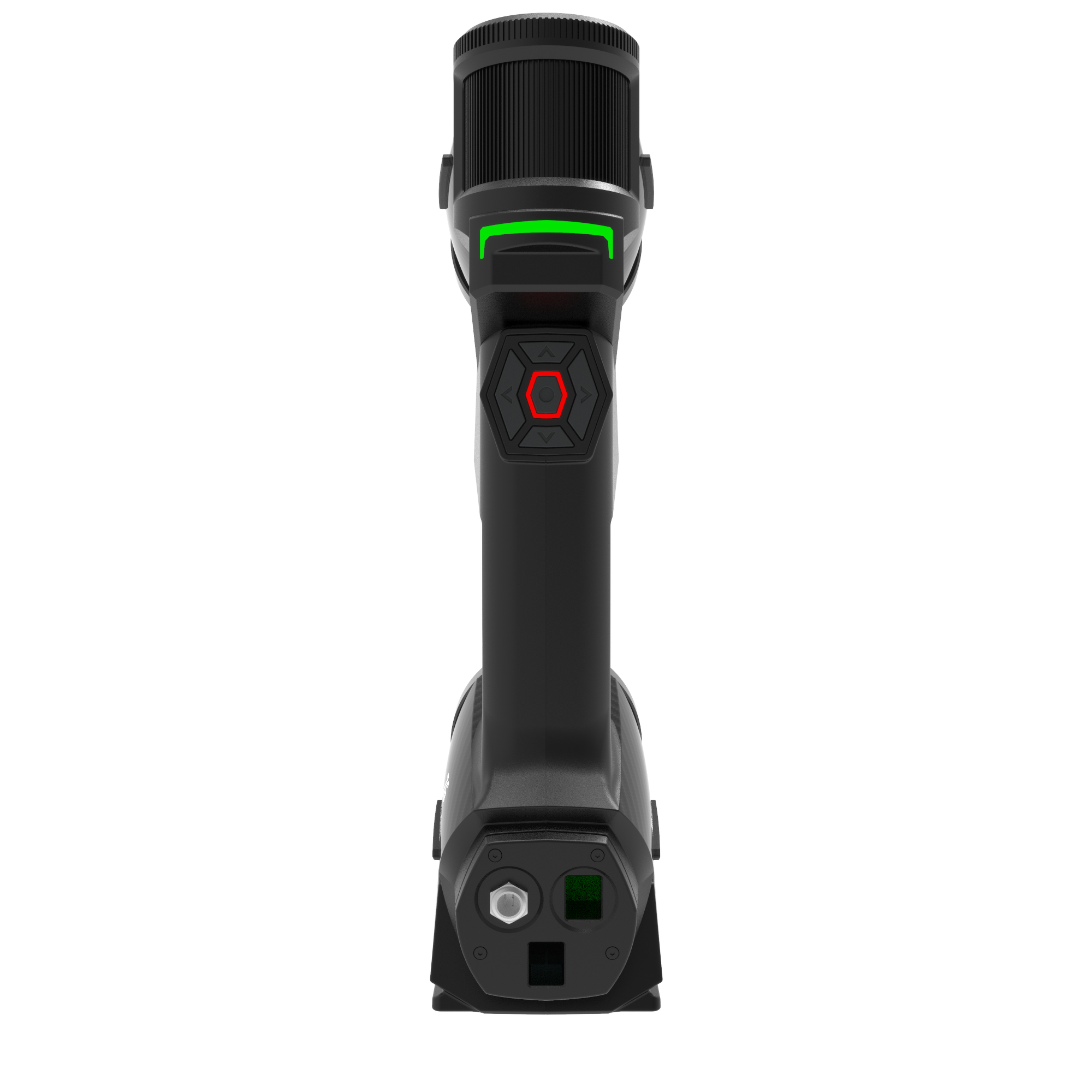

대규모 항공우주 구조물을 스캐닝하면 고유한 계측 문제가 발생합니다. 대규모 볼륨에는 절대적인 완벽함이 요구됩니다. 매끄러운 동체 섹션과 같은 특징 없는 형상은 데이터 캡처를 복잡하게 만듭니다. 엄격한 공차로 인해 오류가 발생할 여지가 전혀 없습니다. 역사적으로 여러 검색 세션을 병합하면 심각한 병목 현상이 발생했습니다. 엔지니어들은 수천 개의 위치 지정 목표를 수동으로 적용했습니다. 그들은 엄격한 가시선 제한으로 인해 방해를 받는 값비싼 레이저 추적기를 설정했습니다. 또는 오류가 발생하기 쉬운 후처리 메시 정렬을 선택했습니다. 이제 업계는 패러다임 전환에 직면해 있습니다. 새로운 하드웨어 기반 전역 좌표 잠금 시스템은 수동 준비 작업을 제거합니다. 이러한 고급 광학 솔루션은 누적 정렬 드리프트를 효과적으로 완화합니다. 리버스 엔지니어링 워크플로우를 혁신합니다. 또한 MRO(유지보수, 수리 및 정밀검사) 애플리케이션을 간소화합니다. 현대 계측이 어떻게 전통적인 장애물을 극복하는지 배우게 됩니다. 대형 기체에서는 소프트웨어에만 의존하는 것이 왜 실패하는지 살펴보겠습니다. 마지막으로, 마커 없는 추적이 항공우주 검사를 어떻게 재정의하는지 알게 될 것입니다.
특징 없는 항공기 패널의 스캔을 정렬하기 위해 소프트웨어 알고리즘에만 의존하면 허용할 수 없는 누적 체적 드리프트가 발생합니다.
독립적인 내장형 사진 측량 기능을 갖춘 3D 레이저 스캐너는 기하학적인 스티칭의 필요성을 우회하여 엄격한 전역 좌표 프레임워크를 구축합니다.
추적기 및 마커가 없는 3D 레이저 스캐너를 배포하면 가시선 제한이 제거되고 스캔 전 표면 준비 시간이 대폭 단축됩니다.
대용량에 대한 계측 등급 정확도는 단일 스캔 해상도뿐만 아니라 추적 가능한 체적 정확도 표준(예: VDI/VDE 2634)을 기반으로 하드웨어를 평가해야 합니다.
표준 메쉬 정렬 소프트웨어에는 뚜렷한 기하학적 특징이 필요합니다. 알고리즘은 날카로운 모서리, 드릴 구멍 또는 복잡한 윤곽을 찾습니다. 이러한 참조점을 사용하여 겹치는 스캔을 원활하게 연결합니다. 항공우주 구조물에는 이러한 명확한 참조가 부족한 경우가 많습니다. 큰 동체 부분은 매끄럽고 연속적인 외부 표면을 나타냅니다. 레이돔은 넓고 연속적인 곡선을 제공합니다. 알고리즘이 정확하게 고정하는 데에는 아무것도 제공하지 않습니다.
겹치는 메시 알고리즘에 의존하면 심각한 계측 문제가 발생합니다. 15미터 길이의 상업용 항공기 동체를 스캔한다고 상상해 보십시오. 수백 개의 개별 스캔 패치를 순차적으로 캡처합니다. 소프트웨어는 단계별로 스티치를 시도합니다. 겹치는 솔기 하나하나에서 미세한 정렬 오류가 발생합니다. 이러한 작은 편차는 전체 구조에 걸쳐 발생합니다. 우리는 이 현상을 체적 드리프트라고 부릅니다. 첫 번째 프레임에서 0.05mm의 오류가 빠르게 증가합니다. 마지막 프레임에서는 편차가 완전히 허용되지 않습니다. 궁극적으로 이는 뒤틀린 최종 3D 모델을 생성합니다.
표준 전역 등록 기술은 일반적으로 이러한 정확한 조건에서 실패합니다. 반복적인 패스너 패턴은 정렬 알고리즘을 완전히 혼란스럽게 합니다. 지나치게 부드러운 구조로 인해 데이터 세트가 인위적으로 서로 미끄러지게 됩니다. 소프트웨어는 정확한 공간 잠금을 자체적으로 결정할 수 없습니다. 엔지니어는 보정을 위해 스캔을 수동으로 조정해야 합니다.
수동 조정으로 인해 주관적인 인적 오류가 발생합니다. 엄격한 항공우주 품질 관리 프로세스에서는 주관성을 용납할 수 없습니다. 절대적인 수학적 확실성이 필요합니다. 소프트웨어 정렬과 관련된 일반적인 오류는 다음과 같습니다.
긴 날개 폭에 걸쳐 각도 오류가 눈에 띄지 않게 전파됩니다.
중요한 공기역학적 구성요소의 왜곡된 표면 곡률 프로파일.
리버스 엔지니어링 프로젝트 중 리벳 구멍 위치가 일치하지 않습니다.
최적의 메시를 강제로 적용하는 데 과도한 계산 시간이 소요되었습니다.
소프트웨어는 하드웨어가 제대로 포착하지 못한 부분을 고칠 수 없습니다.
역사적으로 엔지니어들은 물리적 위치 지정 타겟을 사용하여 정렬 드리프트를 해결했습니다. 우리는 이것을 접착 스티커 마커라고 부릅니다. 마커는 상당한 인건비를 가져옵니다. 항공기 피부에 수천 개의 접착 점을 적용하는 데는 몇 시간이 걸립니다. 기술자는 각 대상 사이의 간격을 꼼꼼하게 측정해야 합니다. 제거하는 데는 시간이 많이 걸립니다.
접착제 잔여물은 심각한 오염 위험을 초래합니다. 섬세한 탄소 섬유 복합 구조물에는 깨끗한 표면이 필요합니다. 접착이나 페인팅 절차를 시작하기 전에 표면을 완벽하게 청소해야 합니다. 단일 마커를 남겨두면 심각한 제조 결함이 발생합니다.
레이저 추적기는 또 다른 전통적인 측정 경로를 제공합니다. 이는 매우 높은 전역 정확도를 제공합니다. 그러나 이는 심각한 가시선 제약을 부과합니다. 추적기 베이스는 스캐너에 대해 깨지지 않는 시각적 선을 유지해야 합니다. 이로 인해 폐쇄된 영역을 측정하기가 매우 어렵습니다. 복잡한 랜딩 기어 베이를 스캔하는 것은 물류상의 악몽이 됩니다. 깊은 엔진 나셀은 추적기 빔을 지속적으로 차단합니다. 혼잡한 격납고 바닥은 측정 프로세스를 완전히 방해합니다. 빔이 파손될 때마다 작업자는 작업을 멈추고 재보정해야 합니다.
환경의 불안정성은 또한 전통적인 측정 작업 흐름을 위협합니다. 긴 설정 시간으로 인해 측정 프로세스가 크게 노출됩니다. 활성 MRO 환경은 온도가 지속적으로 변동합니다. 교대 근무 내내 대규모 격납고 문이 열리고 닫힙니다. 열팽창은 항공기 구조를 점진적으로 변화시킵니다. 중장비는 미세한 바닥 진동을 유발합니다.
이러한 조건은 전통적인 삼각대 장착 시스템의 정렬을 망치게 됩니다. 속도는 절대적으로 중요합니다. 정확한 글로벌 계측 데이터를 신속하게 캡처해야 합니다. 스캔 세션이 길어지면 데이터 세트에 직접 환경 오류가 발생합니다.
최신 계측 기술은 하드웨어 수준에서 복잡한 정렬 문제를 완전히 해결합니다. 전체적인 독립적인 내장형 사진 측량 기능을 갖춘 3D 레이저 스캐너는 정확성을 손쉽게 확보합니다. 통합 사진 측량 시스템은 체적 골격을 먼저 계산하여 작동합니다. 상세한 레이저 스캐닝이 시작되기 전에 전체 항공기 구조를 매핑합니다.
이 프로세스는 전역 좌표계를 즉시 잠급니다. 내장된 프레임워크는 모든 후속 공간 데이터를 효과적으로 고정합니다. 이는 후속 고밀도 레이저 스캔이 완벽하게 정렬되도록 보장합니다. 서로 다른 각도에서 촬영한 스캔은 정확히 동일한 공간 격자에 들어갑니다. 여러 날에 걸쳐 캡처된 데이터는 완벽하게 동기화된 상태로 유지됩니다. 우리는 구조적 정렬을 추측하기 위해 더 이상 소프트웨어 최적 알고리즘에 의존하지 않습니다.
독립적인 사진 측량법은 복합 오류 곡선을 강력하게 억제합니다. 이는 대규모 기체에 대한 정확도 유지에 대한 현실적인 기대치를 설정합니다.
독립적인 사진 측량 작업 흐름이 일반적으로 작동하는 방식은 다음과 같습니다.
운영자는 항공기 구조 주변의 광각 광학 이미지를 캡처합니다.
온보드 프로세서는 견고한 글로벌 좌표 네트워크를 즉시 삼각측량합니다.
레이저 스캐너는 고밀도 캡처 단계에서 이 잠긴 네트워크를 참조합니다.
계측 소프트웨어는 들어오는 포인트 클라우드를 설정된 뼈대에 직접 매핑합니다.
시스템은 실시간 공간 참조를 사용하여 미세한 움직임을 동적으로 조정합니다.
이 작업흐름은 높은 체적 정밀도를 보장합니다. 20미터 길이의 날개 스캔은 뿌리부터 끝까지 견고한 치수 무결성을 유지합니다. 느린 기하학적 스티칭 단계를 완전히 우회합니다. 엔지니어는 최종 메시에 대해 극도의 자신감을 얻습니다. 품질 보증 팀은 구조 검사 보고서를 전적으로 신뢰할 수 있습니다. 소프트웨어 의존에서 하드웨어 지배로의 전환은 모든 것을 변화시킵니다.
MRO 워크플로우를 혁신하려면 오래된 수동 단계를 버려야 합니다. 레거시 프로세스에는 지루한 현장 준비가 필요합니다. 추적기 및 마커가 없는 3D 레이저 스캐너는 이 프로세스를 완전히 간소화합니다. 운영자는 간단히 장치의 전원을 켜기만 하면 됩니다. 몇 분 안에 데이터 캡처가 시작됩니다. 전체 마커 적용 단계를 완전히 제거합니다.
제한된 공간은 이 기술의 진정한 가치를 강조합니다. 휴대용 마커리스 시스템은 놀라운 인체공학적 이점을 제공합니다. 복잡하고 방해받는 항공기 내부를 탐색하는 것이 매우 간단해집니다. 안전하게 비계를 오를 수 있습니다. 격벽과 꽉 조이는 배선 하니스 주위를 쉽게 이동할 수 있습니다. 피해야 할 추적 광선이 없습니다. 지속적으로 위치를 변경해야 하는 부피가 큰 삼각대가 없습니다.
항공우주 재료는 표면 마감이 매우 다양합니다. 반짝이는 알루미늄은 레이저 빛을 예측할 수 없게 반사합니다. 어두운 탄소 섬유 복합재는 표준 광학 빔을 흡수합니다. 무광택 항공우주 프라이머는 기존 광학 센서에 도전합니다. 추적기가 없는 최신 레이저 시스템은 이러한 변화를 완벽하게 처리합니다. 고급 블루 레이저 기술은 동적으로 적응합니다. 단일 연속 패스로 다양한 재료 마감을 캡처합니다.
지저분한 분필 스프레이를 다시 뿌릴 필요가 없습니다. 현상액 스프레이를 제거하면 항공기 환경을 완벽하게 깨끗하게 유지합니다. 위험한 이물질 잔해(FOD) 오염을 방지합니다.
모범 사례에서는 스캔 경로 표준화를 제안합니다. 가장 견고한 구조적 장착 지점부터 시작하십시오. 가장자리를 향해 체계적으로 바깥쪽으로 이동합니다. 이는 가장 원활한 데이터 수집 경험을 보장합니다. 추적기가 없는 시스템은 여행 내내 공간 인식을 쉽게 유지합니다.
엔지니어는 로컬 해상도와 체적 정확도를 명확하게 구분해야 합니다. 평가하려면 계측 등급 3D 레이저 스캐너를 두 가지 중요한 지표를 모두 이해해야 합니다. 로컬 해상도는 단일 스캔 패치의 선명도를 정의합니다. 작은 흠집이나 미세한 리벳 디테일도 완벽하게 보여줍니다. 체적 정확도는 전체 항공기의 치수 정밀도를 나타냅니다.
제조업체는 이 사양을 확장 공차 공식으로 표현합니다. 일반적으로 X mm + Y mm/m과 같이 읽습니다. 기본 숫자는 기본 센서 정확도를 나타냅니다. 두 번째 숫자는 미터당 예상되는 드리프트를 나타냅니다. 드리프트 값이 낮다는 것은 우수한 계측 장비를 의미합니다.
인증은 산업 추적성을 보장합니다. 진정한 계측 규정 준수를 위해서는 ISO 17025 공인 실험실 교정이 필요합니다. 시설에서는 엄격한 산업 표준에 따라 하드웨어를 지속적으로 평가해야 합니다. VDI/VDE 2634 지침은 광학 3D 측정 시스템의 표준으로 남아 있습니다. 이는 장비가 반복 가능하고 검증된 결과를 일관되게 제공한다는 것을 입증합니다.
데이터 통합으로 스캐닝 수명주기가 완료됩니다. 대규모 포인트 클라우드는 검사 소프트웨어로 원활하게 이동해야 합니다. PolyWorks 또는 Geomagic Control X와 같은 플랫폼은 이러한 무거운 정렬을 처리합니다. 엔지니어에게는 중간 데이터 손실 없이 깔끔한 CAD 내보내기가 필요합니다. 과도한 계산 오버헤드로 인해 워크플로 효율성이 저하됩니다. 스캐너에서 직접 최적화되고 사전 정렬된 데이터가 필요합니다.
계측 하드웨어의 성능 비교
시스템 유형 | 설정 시간 | 가시선 필요 | 체적 드리프트 완화 |
|---|---|---|---|
기존 메시 정렬(소프트웨어) | 낮은 | 아니요 | 가난한 |
접착식 마커 시스템 | 매우 높음 | 아니요 | 좋은 |
레이저 추적기 조합 | 높은 | 예 | 훌륭한 |
마커가 없는 사진 측량 시스템 | 매우 낮음 | 아니요 | 훌륭한 |
스캔 정렬 문제를 해결하려면 구조적인 사고 방식의 변화가 필요합니다. 우리는 후처리 소프트웨어에서 솔루션을 옮겨야 합니다. 고급 광학 하드웨어는 소스에서 직접 완벽한 전역 좌표를 캡처합니다. 투자 수익과 광범위한 비즈니스 영향은 부인할 수 없습니다.
시설의 표면 준비 시간이 대폭 단축되었습니다. 정렬 드리프트 재작업이 엔지니어링 파이프라인에서 완전히 사라집니다. 유지보수 처리 시간이 크게 단축됩니다. 더 빠른 처리 시간은 항공기가 더 빨리 활동적인 서비스로 복귀한다는 것을 의미합니다.
개념 증명 데모를 예약하는 것이 좋습니다. 복잡한 실물 크기 항공우주 부품에서 이러한 광학 시스템을 테스트해 보세요. 실제 격납고 환경에서 마커 없는 추적 주장을 검증합니다. 활성 진동 하에서 하드웨어가 작동하는 것을 보면 하드웨어의 진정한 계측 가치가 입증됩니다. 마침내 타협 없이 대형 기체를 스캔할 수 있습니다.
A: 최신 시스템은 고속 형상 인식을 활용합니다. 내장된 사진 측량과 고급 광학 추적 기능을 결합합니다. 하드웨어는 주변 구조 환경을 동적으로 참조합니다. 항공기의 수학적 골격을 즉시 구축합니다. 이러한 지속적인 공간 인식은 좌표계를 잠급니다. 부품에 물리적 접착 스티커가 필요 없이 드리프트를 방지합니다.
답: 그렇습니다. 통합된 사진 측량 좌표계를 통해 공동 스캔이 가능합니다. 다양한 작업자가 여러 장치를 사용하여 기체의 개별 섹션을 캡처합니다. 모든 하드웨어는 미리 계산된 동일한 전역 뼈대를 참조하므로 데이터가 원활하게 병합됩니다. 공유 계측 소프트웨어 환경 내에서 즉시 최종 모델을 조립합니다. 이로 인해 전체 검사 시간이 대폭 단축됩니다.
답변: 고급 시스템은 동적 참조라는 기술을 사용합니다. 계측 등급 스캐너는 강체 움직임을 적극적으로 보상합니다. 온도 변화나 중장비 진동으로 인해 항공기가 약간 이동하는 경우 광학 추적도 동시에 조정됩니다. 스캐너는 부품을 기준으로 위치를 지속적으로 계산합니다. 이는 격납고 작업 중 정렬 손상을 제거합니다.
A: 아니요. 초기 사진 측량 통과는 매우 빠릅니다. 기본 구조 골격을 캡처하는 데는 일반적으로 몇 분 밖에 걸리지 않습니다. 이 간단한 단계를 통해 지루한 마커 적용에 소요되는 많은 시간을 절약할 수 있습니다. 또한 스캔 후 소프트웨어 문제 해결에 소요되는 며칠을 방지합니다. 궁극적으로 내장된 사진 측량은 대규모 항공우주 계측을 위한 가장 시간 효율적인 방법을 나타냅니다.
