전 세계 대부분의 경제는 기후 변화와 화석 연료 부족과 같은 다양한 요인으로 인해 최근 몇 년 동안 전례없는 에너지 위기에 직면 해 있습니다. 전 세계 에너지 수요가 급격히 증가함에 따라 점점 더 많은 국가들이 청정 에너지로 전환하고 있습니다. 청정 에너지의 주요 공급원 중 하나 인 풍력 발전은 전기를 생산하는 데 널리 사용되었습니다. 풍력 터빈은 블레이드를 사용하여 바람의 운동 에너지를 집에 전력을 공급하는 데 사용하는 전기로 변환합니다. 요즘 더 많은 비용 효율적인 풍력 에너지를 생성하기 위해 풍력 터빈의 크기는 높이와 블레이드 길이 모두에서 성장하여 풍력 터빈 블레이드의 제조, 품질 관리 및 작동에 새로운 도전을 제기합니다. 따라서 대규모 풍력 터빈 블레이드의 작업 성능을 최적화하기 위해 3D 레이저 스캐너는 이러한 장애물을 극복하기위한 스마트 측정 솔루션이되었습니다.

풍력 터빈 블레이드 곰팡이 검사를 위해 전통적인 측정을 사용하여 도전이 발생했습니다.

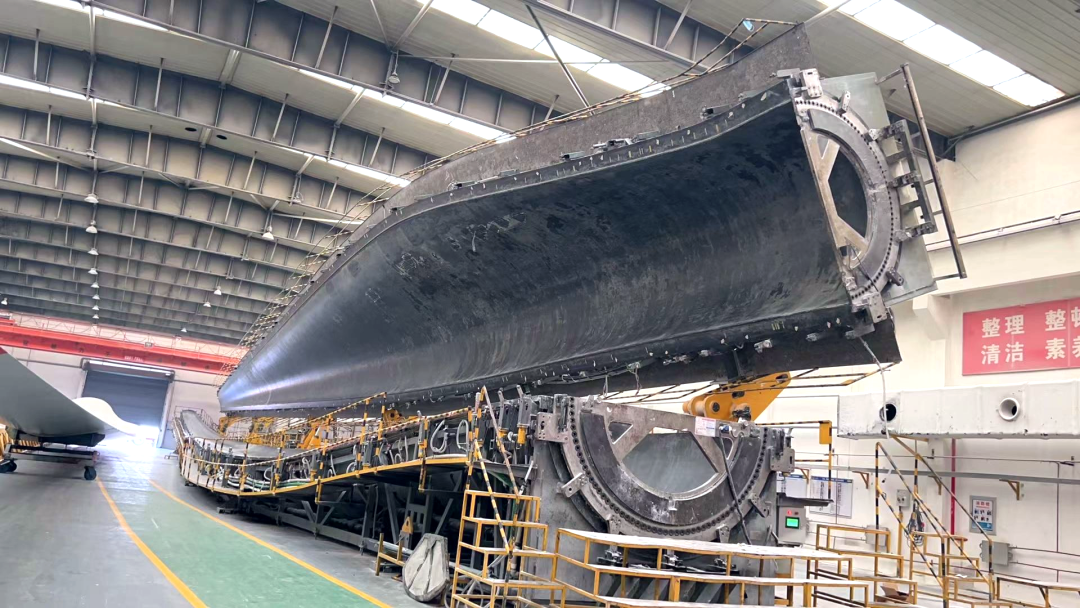

블레이드 곰팡이의 정확도는 풍력 터빈 블레이드의 제품 품질을 보장하는 데 중요한 역할을하며 풍력 발전의 전기 생성 효율에 직접적인 영향을 미칩니다. 기존 검사 방법을 사용할 때 클라이언트는 곰팡이 길이가 증가하여 곡선 표면에서 고정밀 검사를 수행하기가 어렵다는 것을 알게됩니다. 또한, 기존의 수동 검사 방법은 대규모 풍력 터빈 블레이드 금형을 측정 할 때 다양한 작업 환경에 적응할 수 없습니다.

• 정확성

금형의 길이가 증가함에 따라 기존 검사 방법을 사용할 때 긴 검사 시간과 더 큰 거리로 인해 고정밀 검사 결과를 얻기가 어렵습니다. 복잡한 구조로 대형 워크 피스를 측정 할 때는 전통적인 접점 기반 방법을 사용하여 도달하기 어려운 영역에 대한 자세한 정보를 캡처하기가 어렵 기 때문에 측정 결과의 차원 편차가 발생할 수 있습니다.

• 낮은 이식성

검사 작업을 수행하기 위해 전통적인 측정 방법을 활용할 때 검사 중에 대상 공작물을 이동해야하며, 이는 대규모 워크 피스를 측정 할 때 불가능합니다.

• 고비용

제조업체는 인력이 전통적인 검사의 요구에 대처하기에 충분한 지 확인해야하며, 이는 직원을위한 기술 훈련에 많은 돈이 필요합니다. 또한 시간이 많이 걸리는 검사 프로세스는 비용이 증가 할 것입니다.

풍력 터빈 블레이드 검사를위한 ZG의 완전한 3D 스캐닝 솔루션

ZG는 다음을 포함하여 풍력 터빈 블레이드 검사에 이상적인 전문 3D 레이저 스캐너 및 서비스를 제공합니다. Photoshot 그리고 hyperscan. ZG의 완전한 3D 스캔 솔루션은 높은 정확도, 고효율 및 유연성이 높은 기능을 통해 제조업체가 큰 효과로 문제를 해결하는 데 도움이 될 수 있습니다.

l 높은 정확도

먼저 3D 스캔 데이터의 정확성을 보장하기 위해 Photoshot, 무선 모듈이 포함 된 휴대용 사진 측량 시스템은 전체 스캔 프로젝트에 전반적인 프레임 워크를 제공하는 데 사용되며, 다음 스캐닝 프로세스의 정확한 위치를 초래합니다. 또한 대규모 사진 측량의 특징으로 누적 오류를 크게 줄이고 체적 정확도를 향상시킬 수 있습니다.

l 고효율

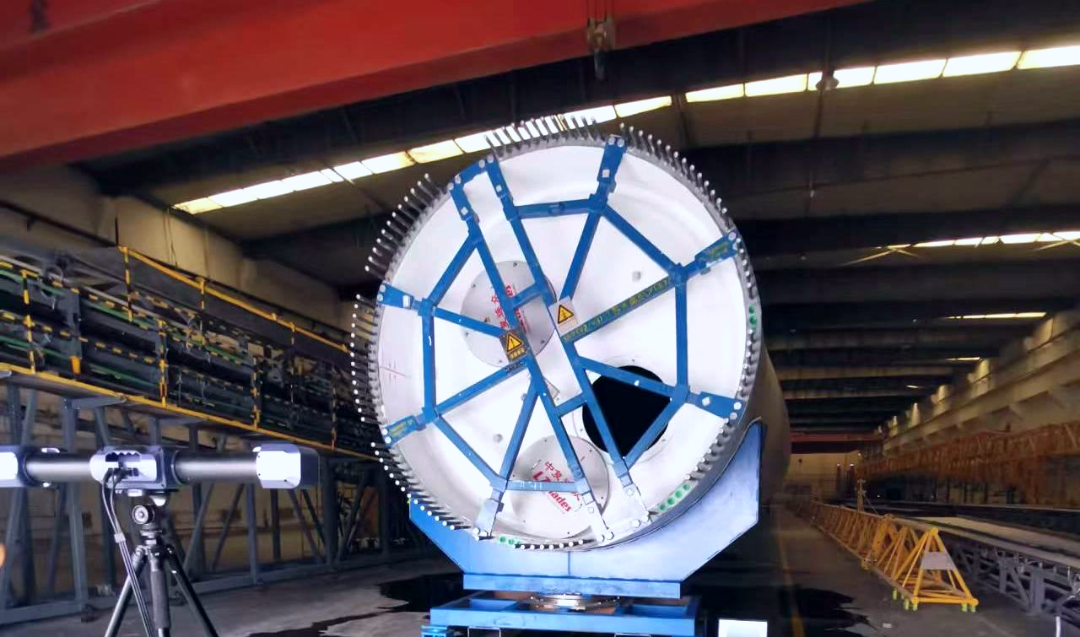

전체 포지셔닝을 완료 한 후 우리는 선택합니다 hyperscan 스캐닝 작업을 수행합니다. 다양한 스캐닝 상황을 특징으로하는 여러 작업 모드가있는 Blue Laser 기술을 채택합니다. 블레이드 금형의 상단 부분과 하단 부분을 압축하기 전에 개방형 환경에서 표준 동적 추적 모드를 사용하여 스캐닝 작업을 수행합니다. 워크숍 조건에서 스캐너는 광학 추적기 ZG- 트랙의 협력으로 고정밀 동적 측정을 달성 할 수 있습니다.

마커 프리 스캐닝 모드 hyperscan 특히 표면, 선행 가장자리 및 곰팡이의 가장자리를 정확하게 측정 할 수있는 대규모 풍력 터빈 블레이드 금형의 검사에 특히 적합합니다. 또한 초당 최대 210,0000 측정 속도로 Hyperscan은 제조업체의 검사 효율을 크게 향상시킬 수 있습니다.

• 높은 유연성

블레이드 금형의 상단 절반과 하단을 압축 한 후에는 검사를 내부에서 수행해야합니다. 제한된 공간은 광학 추적기의 배치에 적합하지 않기 때문에 마커 모드를 채택합니다. hyperscan한 손으로 작동하기 쉽고 빛과 공간 조건에 의해 제한되지 않으므로 풍력 터빈 블레이드 곰팡이 설치의 정확성과 효율성을 크게 증가시킵니다.

스캔 작업을 완료 한 후 3D 데이터는 인라인 소프트웨어로 가져와 다음 제품의 유지 보수 및 최적화의 핵심 인 직관적 인 육안 검사 보고서를 작성합니다.

ZG 소개

ZG 기술 고급 3D 휴대용 측정 기술을 개발하고 완전한 엔지니어링 서비스를 제공하는 Wuhan University의 독립적 인 지적 재산권, 최첨단 기술 및 업적을 기반으로 한 중국의 전문 메트로 등급 3D 스캐너 솔루션 제공 업체입니다. 당사의 제품 및 서비스는 고정식 3D 레이저 스캐너와 완전한 3D 스캐닝 솔루션이 포함되어 있으며 자동차 제조, 항공 우주, 군사, 3D 프린팅, 문화 유물 보존 및 등의 분야에 널리 적용됩니다.
