중국 제조업체의 품질 관리 및 리버스 엔지니어링을 위한 RigelScan Elite 산업용 3D 스캐너

RigelScan 시리즈 휴대용 블루 레이저 3D 스캐너는 ZG Technology Co., Ltd.에서 출시한 새로운 계측 시스템입니다.

RigelScan Elite는 National Institute of Metrology에서 인증한 최대 0.02mm의 정확도로 부품의 미세한 특징을 캡처할 수 있습니다.RigelScan Elite는 빛나는 표면을 쉽게 캡처할 수 있도록 블루 레이저 스캐닝 기술을 적용합니다.그 동안 RigelScan Elite는 무선 모듈을 장착하여 대형 부품을 보다 쉽고 유연하게 스캔할 수 있습니다.따라서 RigelScan은 모든 산업 분야에 완벽한 3D 측정 솔루션을 제공합니다.

제품 특징

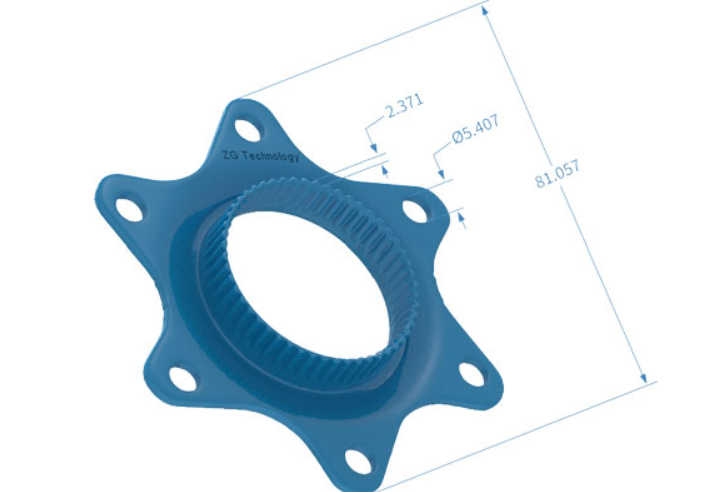

계측 등급 3D 스캐닝 시스템

업그레이드된 계측 등급 스캐닝 시스템

정밀 스캔에서 최대 0.01mm의 정확도 및 해상도

국립계량연구소 인증

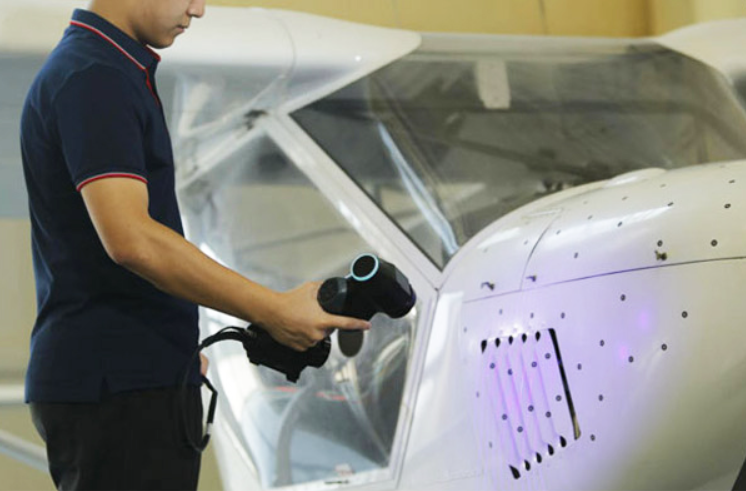

대형 스캐닝 스케일

더 빠른 스캔 속도를 위한 최대 600 x 550mm의 스캔 영역

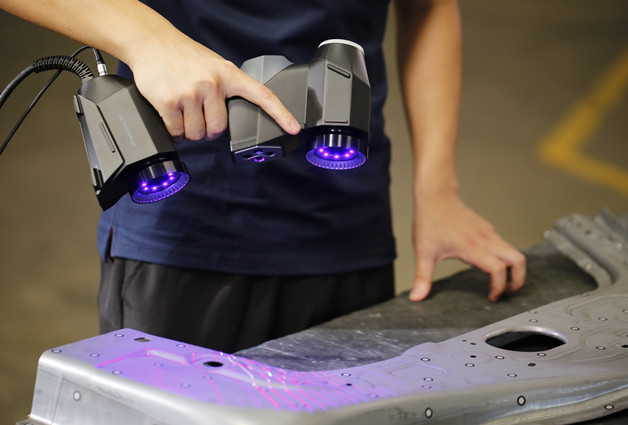

고급 블루 레이저 기술

더 강력한 간섭 방지, 더 정확하고 정밀한 데이터

어둡거나 반짝이는 표면에 대한 데이터를 쉽게 획득

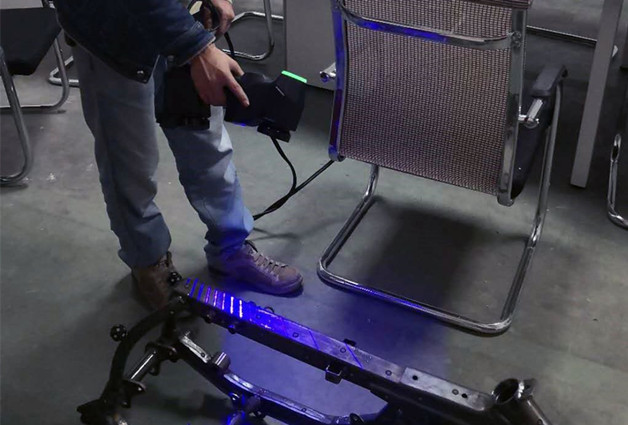

\"사용자 친화적\"

\"쉬운 조작, 30분 이내에 조작을 마스터할 수 있습니다.\"

기술 사양
모델	리겔스캔 엘리트
스캔 모드	표준 모드	파인 모드
측정 비율	650,000회 측정/초	450,000회 측정/초
스캔 영역	최대 600 x 550mm
레이저 소스	표준 스캐닝을 위한 14개의 파란색 레이저 라인 + 손이 닿기 힘든 부분을 위한 추가 1개의 파란색 레이저 라인 + 정밀 스캔을 위한 추가 5개의 파란색 레이저 라인
라이트 클래스	클래스 2(눈 안전)
해결	최대 0.02mm
정확성	최대 0.02mm	최대 0.01mm
체적 정확도	0.015mm + 0.035mm/m	-
체적 정확도 + 포토샷	0.015mm + 0.015mm/m	-
스탠드오프 거리	300mm	150mm
피사계 심도	450mm	150mm
피사계 심도 @ 가장 먼 범위	550mm
상위 참조(선택 사항)	지원하다
휴대용 CMM(옵션)	지원하다
무게	1kg
Dimensions	\"290mm x 125mm x 70mm\"
연결 표준	USB 3.0
작동 온도	-20 ~ 40℃
작동 습도(비응축)	10% - 90%
내보내기 형식	.stl, .ply, .obj, .txt, .xyz, .asc.등.맞춤형
호환 가능한 소프트웨어	3D Systems(Geomagic Solutions), InnovMetric Software(PolyWorks), Dassault Systems(CATIA V5 및 SolidWorks), PTC(Pro/ENGINEER), Autodesk(Inventor, Alias, 3ds Max, Maya, Softimage), Siemens(NX 및 Solid Edge) 등.

리겔스캔 엘리트 애플리케이션

1. Sheet의 3D 치수 검사 금속 부품

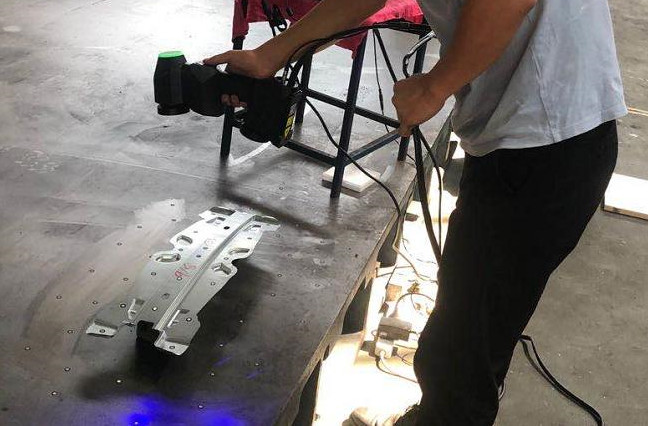

판금 부품 3D 치수 검사

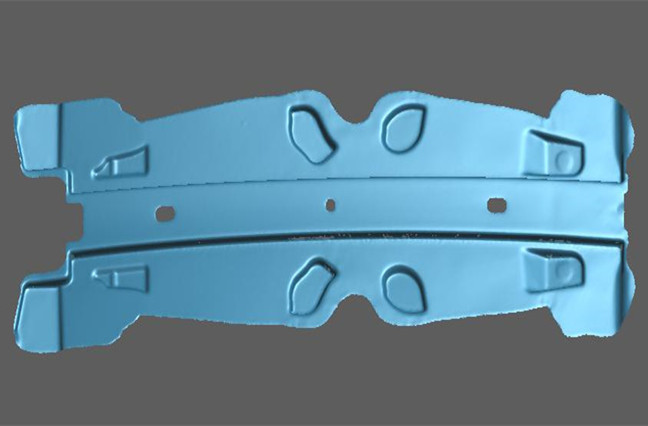

판금 부품 3D 스캐닝

2. 금형 마모 및 인열 평가

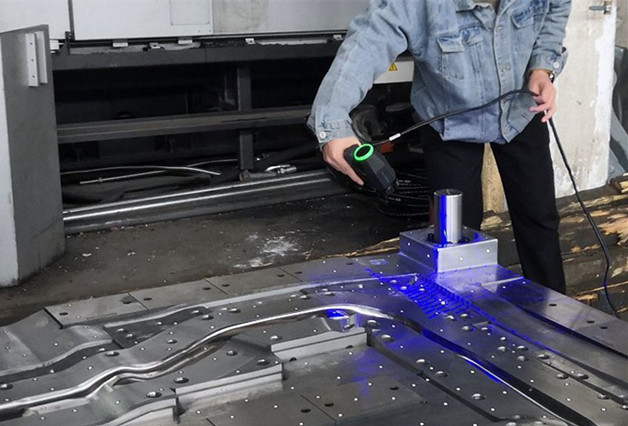

금형의 3D 치수 검사

금형 마모 및 찢김 3D 분석

\"3. FEA용 자동차 액세서리의 리버스 엔지니어링\"

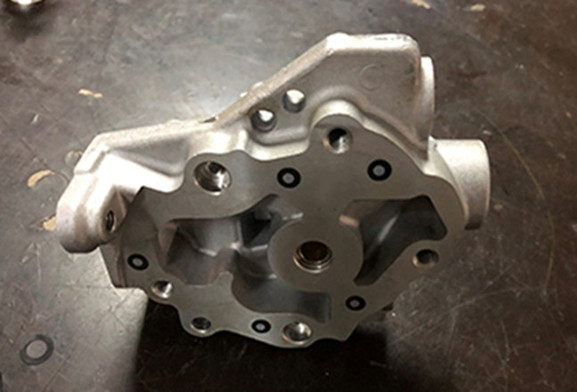

자동차 부품 리버스 엔지니어링

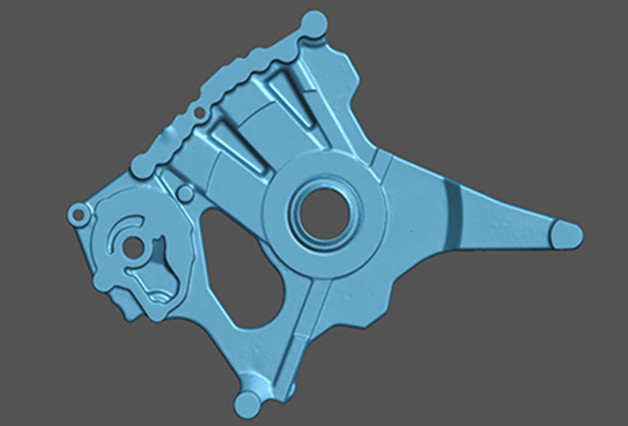

자동차 액세서리의 리버스 엔지니어링

우리의 장점

혁신은 멈추지 않는다

ISO 표준 품질

글로벌 영업 네트워크

연중무휴 기술 지원

전문 교육 시스템

우리의 서비스

울트라 파인 디테일 스캔 기능이 있는 사용하기 쉬운 블루 레이저 3D 스캐너
