기존의 자동차 3D 스캐닝에는 수백 개의 위치 지정 대상이 필요합니다. 이 수동 프로세스는 10분의 빠른 스캔을 한 시간의 지루한 준비 및 정리 작업으로 바꿔줍니다. 크고 기능이 없는 본체 패널의 경우 마커 없는 작업 흐름으로 전환하면 이러한 특정 병목 현상이 제거됩니다. 그러나 이는 완전히 새로운 도전을 제시합니다. 매끄럽고 반복적인 표면에서 정렬을 잃지 않고 공간 추적을 유지해야 합니다. 의도적인 스캔 경로를 계획하는 것은 완벽한 디지털 트윈을 생성하는 것과 심각한 정렬 드리프트를 겪는 것 사이의 결정적인 차이가 됩니다. 이 포괄적인 가이드에서는 필요한 필수 전략적 경로 지정 기술을 자세히 설명합니다. 우리는 전통적인 접착 타겟에 의존하지 않고 복잡한 차체 패널을 성공적으로 캡처하는 데 필요한 위험 완화 전략과 하드웨어 평가 기준을 탐구합니다.
본체 패널의 마커 없는 스캐닝은 지속적인 기하학적 또는 질감 추적에 의존하므로 기능이 풍부한 영역을 먼저 우선시하는 스캔 경로가 필요합니다.
"앵커 및 스윕" 방법은 넓고 평평한 표면으로 이동하기 전에 패널 가장자리와 문자 라인을 캡처하여 공간 정렬을 보장합니다.
추적기 및 마커가 없는 3D 레이저 스캐너 로 업그레이드하면 비용이 수동 노동(대상 응용 프로그램)에서 선행 하드웨어 기능으로 전환됩니다.
최소한의 기능으로 1미터를 초과하는 패널의 경우 표준 형상 추적이 실패하는 경우가 많으므로 내장된 사진 측량이 중요한 평가 요구 사항입니다.
전문적인 자동차 환경에서 접착식 마커를 적용하는 것은 엄청난 시간을 낭비합니다. 기술자들은 일상적으로 자동차 도어, 후드, 쿼터 패널에 스티커를 붙이는 데 몇 시간을 소비합니다. 제거하는 데 시간이 오래 걸립니다. 게다가 접착제는 잘 지워지지 않는 잔여물을 남깁니다. 이는 깨끗한 투명 코팅이나 맞춤형 페인트 작업에 심각한 위험을 초래합니다. 대용량 리버스 엔지니어링 파이프라인은 여기서 엄청난 병목 현상을 겪습니다. 품질 관리 팀은 새로 스탬프된 부품을 검사할 때 비슷한 지연에 직면합니다. 스티커를 관리하는 데 소요되는 매 분마다 전체 일일 처리량이 줄어듭니다. 본질적으로 일상적인 관리 준비 작업을 수행하기 위해 숙련된 엔지니어에게 비용을 지불합니다.
고급 형상 기반 또는 텍스처 기반 추적 알고리즘으로 전환하면 이러한 문제가 직접적으로 해결됩니다. 워크플로우에서 물리적 마커를 완전히 제거합니다. 또한 일반적으로 대용량 캡처에 필요한 비싸고 제한적인 외부 광학 추적기를 피할 수 있습니다. 고성능 에 투자하면 추적기 및 마커가 없는 3D 레이저 스캐너 초점이 바뀌게 됩니다. 강력한 초기 하드웨어 기능을 위해 반복되는 수동 노동 낭비를 교환하십시오. 소프트웨어는 차량의 자연스러운 형태를 해석합니다. 이는 자동차 자체의 물리적 형상을 사용하여 3D 공간에서 지속적으로 방향을 지정합니다.
궁극적인 성공 지표에는 명확한 시간 단축이 포함됩니다. 기업 팀은 정기적으로 부품 준비 시간을 최대 80%까지 줄입니다. 동시에 검증 가능한 체적 정확도를 유지합니다. 결과는 일반적으로 광범위한 자동차 패널에서 0.05mm 미만의 허용 오차에 도달했습니다. 더 빠른 디지털 트윈 생성을 달성할 수 있습니다. 전체 설계 반복 주기를 가속화합니다. 성공적인 구현은 엔지니어가 며칠이 아니라 단 하루 만에 전체 차량 형상을 캡처한다는 것을 의미합니다. 이러한 빠른 전환은 자동차 애프터마켓 설계에 엄청난 경쟁 우위를 제공합니다.
모든 차량 패널이 마커 없이 즉각적인 추적을 허용하는 것은 아닙니다. 시작하기 전에 패널을 시각적으로 평가해야 합니다. 표면 전체에 자연스러운 추적 앵커가 있는지 자세히 살펴보세요. 여기에는 날카로운 주름, 균일한 패널 간격, 돌출된 도어 핸들 또는 다양한 곡률이 나타나는 영역이 포함됩니다. 평평한 확장은 소프트웨어 알고리즘이 고정할 수 있는 것을 아무것도 제공하지 않습니다. 현대 전기 자동차에는 매끄럽고 공기 역학적인 후드가 장착되어 있는 경우가 많습니다. 이는 대상 없이 캡처하기 가장 어려운 표면을 나타냅니다. 패널에서 복잡한 형상이 있는 위치를 파악해야 합니다.
레이저 캡처에서는 표면 마감이 매우 중요합니다. 반사율이 높고 광택이 있는 검정색 또는 투명한 표면은 심각한 광학적 문제를 나타냅니다. 레이저는 종종 반사되거나 흡수된 빛을 읽는 데 어려움을 겪습니다. 특정 하드웨어가 기본적으로 투명 코팅을 처리하는지 평가해야 합니다. 일부 프리미엄 블루 레이저 시스템은 어두운 페인트를 아름답게 관리합니다. 그러나 완벽하게 미러링된 크롬 또는 초광택 마감 처리를 위해서는 임시 배니싱 스캐닝 스프레이를 적용하는 것이 필수 단계로 남아 있습니다. 스캐너의 동적 범위 응답을 측정하려면 항상 작은 숨겨진 영역을 먼저 테스트하십시오.
환경 조명을 신중하게 고려하십시오. 마커 없는 추적은 표면 대비 데이터를 읽는 통합 카메라에 크게 의존합니다. 직사광선은 레이저 라인을 완전히 씻어냅니다. 스캐너의 광학 센서를 가리게 됩니다. 제어된 확산 작업장 조명은 드리프트 비율을 상당히 낮춰줍니다. 머리 위까지 균일한 조명을 목표로 하세요. 차량 주변의 가혹한 그림자를 제거합니다. 일관된 주변 조명은 알고리즘이 미묘한 패널 곡선을 구별할 수 있도록 보장합니다. 매장 주변 환경을 엄격하게 제어하면 추적 중단 현상이 줄어듭니다.
차량 주변의 물리적 움직임을 계획하는 것이 데이터 품질을 결정합니다. 다음은 매끄러운 자동차 표면을 처리하기 위한 입증된 진행 과정입니다.
앵커 단계(가장자리 및 주름): 패널의 가장 기능이 풍부한 섹션에서 스캔 경로를 시작합니다. 휠하우스 아치, 도어 솔기 또는 날카로운 캐릭터 라인을 선택할 수 있습니다. 이는 매우 정확한 기하학적 기초를 구축합니다. 소프트웨어는 여기에 강력한 기준 좌표계를 구축합니다.
스윕 단계(평면): 강력한 기하학적 경계를 구축한 후에만 패널의 특징 없는 중심을 향해 이동합니다. 중앙을 굴리기 전에 벽의 가장자리를 칠하는 것과 같다고 생각하십시오. 알려진 경계에서 안쪽으로 스윕합니다.
시야(FOV) 오버랩: 실제 패스 간에 최소 30-40% 오버랩을 유지합니다. 스캐너는 알려진 기하학적 특징을 지속적으로 '보아야' 합니다. 이러한 중첩은 시스템이 매끄러운 후드 중간에서 공간 좌표를 잃는 것을 방지합니다.
속도 및 각도 변화: 다용도 3D 레이저 스캐너를 활용하여 교차 각도를 교대로 바꿔보세요. 완전히 평행한 선이 아닌 크로스해칭 패턴을 만듭니다. 이 스위핑 모션은 소프트웨어가 이전에 스캔한 형상에 대해 새로운 공간 데이터를 지속적으로 상호 참조하도록 합니다.
손목을 고정한 상태로 몸 전체를 움직여 일정한 거리를 유지하세요.
스캐너를 빈 공간으로 향하게 하지 마십시오. 항상 패널을 FOV 중앙에 유지하십시오.
넓은 중앙 부분을 다루기 전에 패널 주변을 완전히 걸어보세요.
완전히 평평하고 거대한 패널에서는 순수한 형상 추적이 어려움을 겪습니다. 상업용 밴 지붕이나 넓은 트럭 침대를 생각해 보십시오. 소프트웨어는 연속적인 평면을 봅니다. 1인치 또는 1피트 이동했는지 확인할 수 없습니다. 이로 인해 심각한 정렬 드리프트가 발생합니다. 데이터가 휘어지거나 잘못 쌓이기 시작합니다. 작고 복잡한 부품뿐만 아니라 특정 매크로 표면을 처리하는 능력을 기반으로 하드웨어를 평가해야 합니다.

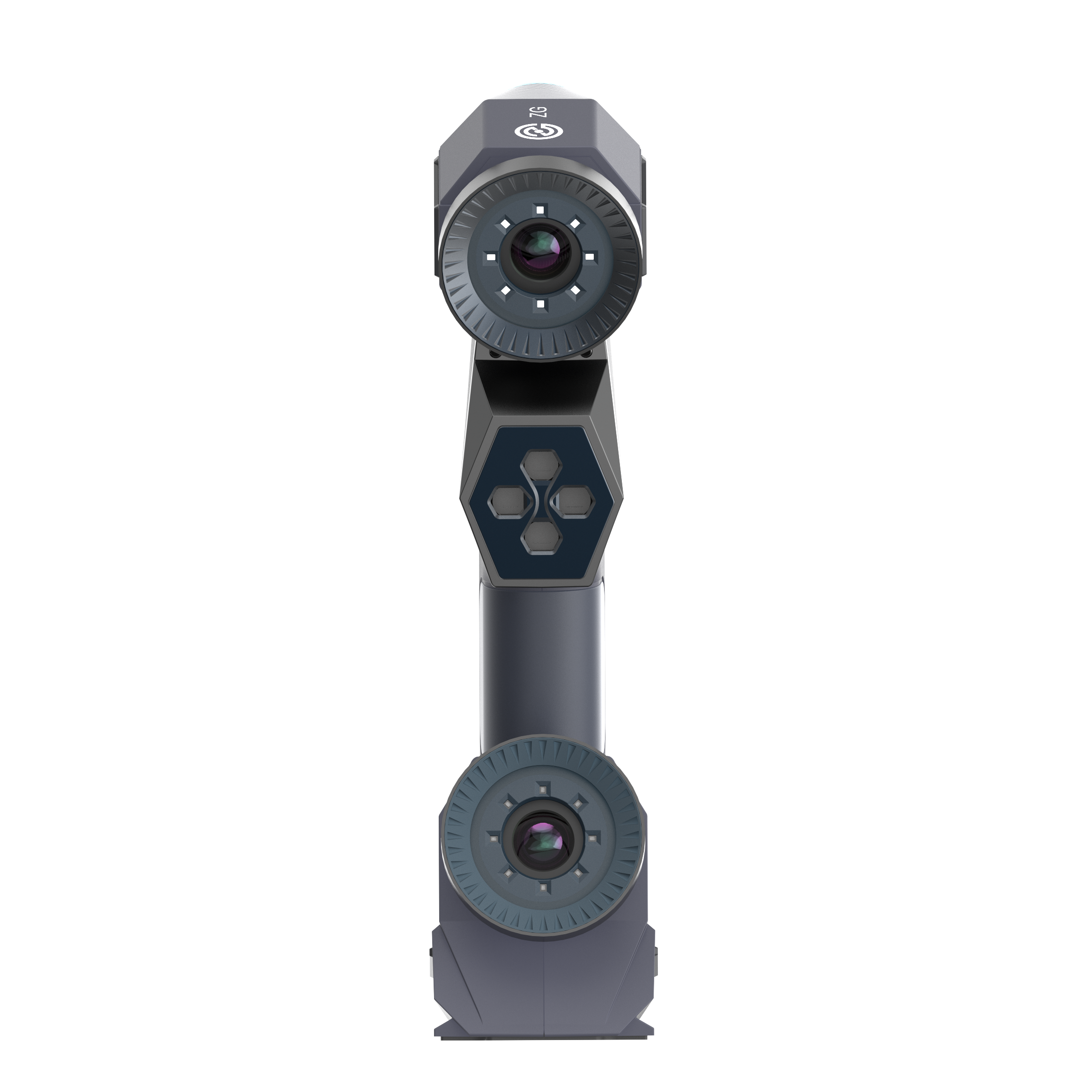

독립적인 내장형 사진 측량 기능을 갖춘 고성능 3D 레이저 스캐너는 방정식을 완전히 바꿉니다. 통합된 고해상도 카메라를 사용하여 물체의 체적 골격을 먼저 캡처합니다. 이는 상세한 레이저 스캐닝이 시작되기도 전에 발생합니다. 사진 측량 시스템은 차량 전체에 걸쳐 전반적인 정확도를 고정합니다. 눈에 보이지 않는 매우 견고한 3D 경계 상자를 생성합니다. 더 이상 작업 공간에 걸쳐 있는 외부 추적 장비나 지저분한 참조 막대가 필요하지 않습니다.
파이프라인은 개별 펜더 스캔부터 전체 차량 섀시 캡처까지 확장될 수 있습니다. 그렇다면 내장된 사진 측량 기능은 절대 타협할 수 없습니다. 표준 추적은 장거리에 걸쳐 미세한 오류를 축적합니다. 내장된 사진 측량 기능은 1.5미터가 넘는 거리에서 누적 정렬 드리프트를 방지합니다. 앞범퍼가 뒷범퍼에 대해 완벽하게 정렬되어 있는지 확인합니다.
자동차 패널의 추적 기술 비교
특징/능력 | 순수 기하학 추적 | 기하학 + 내장 사진 측량 |
|---|---|---|
이상적인 패널 크기 | 1.5미터 미만 | 전체 차량 섀시(무제한) |
거리에 따른 체적 정확도 | 1.5m 이후 크게 표류함 | 전체적으로 높은 강성을 유지 |
평평한 표면 성능 | 추적 손실이 발생하기 쉬움 | 골격 잠금 장치를 통해 매우 안정적임 |
설정 시간 | 빠름(대상 없음) | 빠른 (초기 사진 패스 필요) |
하드웨어 공급업체를 평가할 때 구체적인 라이브 데모를 요구하십시오. 복잡한 엔진 블록이나 윤곽이 심한 기어에 대한 데모를 받아들이지 마십시오. 추적하기 쉽습니다. 부드럽고 곡선형 후드에서 실시간 스캔을 요구합니다. 이는 마커 없이 추적을 유지하는 소프트웨어의 진정한 능력을 검증합니다. 화면을 자세히 관찰하여 긴 청소 동작 중에 메쉬가 깨지거나 왜곡되는지 확인하세요.
스캔 중에 추적이 손실되면 어떤 일이 발생하는지 정의해야 합니다. 숙련된 작업자라도 때때로 패널을 잃어버리는 경우가 있습니다. 프리미엄 스캐닝 소프트웨어를 사용하면 사용자는 이전에 스캔한 앵커 포인트로 돌아갈 수 있습니다. 알려진 주름이나 가장자리를 스캐너로 가리키기만 하면 됩니다. 소프트웨어는 형상을 즉시 인식합니다. 전체 패널을 다시 시작하도록 강요하는 대신 스캔을 원활하게 재개합니다. 특정 인터페이스의 복구 소리와 시각적 신호를 숙지하세요.
특징이 없는 영역에 너무 오래 머무르면 문제가 발생합니다. 운영자는 종종 잃어버린 추적을 회복하기 위해 매끄러운 지점 위로 마우스를 이동합니다. 이로 인해 시끄러운 데이터가 생성됩니다. 쌓인 감자칩과 유사한 중복된 레이어 메시를 생성합니다. 표면 전체에서 부드럽고 연속적인 움직임을 유지해야 합니다. 추적이 끊어지면 즉시 스캐너를 당겨서 빼내십시오. 앵커 포인트로 재배치하고 원활하게 재개합니다. 평평한 단일 지점 위에서 스캐너를 앞뒤로 공격적으로 문지르지 마십시오.
너무 빠르게 이동: 카메라의 프레임 속도를 초과하면 즉시 추적이 중단됩니다.
경고 색상 무시: 대부분의 소프트웨어는 거리가 정확하지 않을 때 빨간색 또는 노란색 열 지도를 표시합니다. 최적의 초점 거리를 준수하십시오.
직사광선에서의 스캔: 적외선 및 레이저 시스템은 태양 복사와 경쟁할 때 실패합니다.
지금 현재 운영 워크플로를 감사하세요. 팀이 마커 적용 및 제거에 소비하는 정확한 월간 노동 시간을 계산하십시오. 이 금액에 상점의 시간당 요금을 곱하세요. 이러한 인건비 절감을 통해 고급 마커 없는 레이저 시스템으로의 업그레이드를 쉽게 정당화할 수 있습니다. 모든 새 프로젝트 전에 지형 평가를 포함하도록 표준 운영 절차를 재정의하십시오. 특히 "앵커 및 스윕" 방법론에 대해 직원을 교육하십시오.
마커 없는 스캔 경로를 계획하려면 운영 사고방식을 바꿔야 합니다. 물리적인 목표에 의존하는 것에서 벗어나야 합니다. 대신, 의도적이고 기하학에 초점을 맞춘 움직임을 채택합니다. 먼저 문자 라인에 스캔을 고정함으로써 안정적인 기반을 구축할 수 있습니다. 평평한 공간을 체계적으로 청소하면 공간 인식을 잃지 않고 지속적인 데이터 캡처가 보장됩니다. 운영자는 이 방법을 사용하여 지속적으로 충실도가 높은 디지털 트윈을 달성합니다. 본격적인 자동차 리버스 엔지니어링을 다루는 기업 팀의 경우 표준 추적만으로는 충분하지 않습니다. 사진 측량 기능이 내장된 정교한 장비에 투자하는 것이 가장 신뢰할 수 있는 전략입니다. 차량 전체에 걸쳐 엄격한 체적 정확도를 자신있게 유지하면서 마커를 영구적으로 제거합니다.
A: 패널에 기하학적 특징이 부족하고 기본 알고리즘 추적에만 의존하는 경우 정확도가 떨어질 수 있습니다. 길고 평평한 표면에서는 심한 드리프트가 발생합니다. 그러나 사진 측량이 내장된 고급 시스템을 활용하면 일반적으로 엄격한 정확성이 유지됩니다. 이러한 하이브리드 시스템은 대규모 패널에서도 기존 마커 기반 설정과 동등한 성능을 발휘합니다.
답변: 최신 블루 레이저 시스템은 기존 구조광 스캐너보다 어둡고 반사되는 표면을 훨씬 더 잘 처리합니다. 사소한 반사를 쉽게 잘라냅니다. 그러나 고도로 광택이 나는 투명 코팅이나 거울 마감 처리에는 여전히 최소한의 스캐닝 스프레이가 필요할 수 있습니다. 성공은 특정 하드웨어의 동적 범위 기능에 크게 좌우됩니다.
A: 표준 형상 추적을 사용하면 특징이 없는 평평한 표면에서 1~1.5미터 후에 정렬 드리프트가 시작되는 경우가 많습니다. 소프트웨어는 단순히 그 자리를 잃습니다. 반대로, 통합 사진 측량 기능을 갖춘 하드웨어를 사용하면 이러한 한계가 변경됩니다. 심각한 누적 오류 없이 전체 차량 또는 상업용 트럭을 마커 없이 캡처할 수 있습니다.
