계획되지 않은 사출 성형 가동 중지 시간으로 인해 제조업체는 매 시간마다 수천 달러의 비용을 지출하게 됩니다. 한편, 수동 용접, 수동 벤치, 물리적 스포팅과 같은 전통적인 시행착오 수리 방법은 리드 타임을 예측할 수 없을 정도로 연장합니다. 이러한 구식 접근 방식은 리소스를 낭비하고 생산 일정을 크게 방해합니다. 주관적이고 수동적인 마모 평가에서 벗어나야 합니다. 대신, 현대의 툴링 부서에는 경험적인 데이터 기반 리버스 엔지니어링과 철저한 디지털 검사가 필요합니다. 인간의 추측에 의존하면 툴링 무결성이 손상되어 고가의 자산이 영구적으로 손상될 위험이 있습니다. 디지털 측정은 이러한 모호성을 완전히 제거하여 공구 제작자에게 강철을 절단하기 전에 정확한 지침을 제공합니다. 이 기사에서는 금형 수리 전 진단 작업 흐름에 대한 자세한 안내를 제공합니다. 우리는 이를 효율적으로 실행하는 데 필요한 계측 하드웨어를 평가하기 위한 입증된 프레임워크를 제시할 것입니다. 실행 가능한 데이터를 캡처하고 이를 일상적인 도구 유지 관리 작업에 원활하게 통합하는 방법을 배우게 됩니다.
데이터 기반 진단: 수리 전 3D 스캐닝 워크플로를 구현하면 강철을 절단하거나 용접하기 전에 분할선 마모, 열 변형 및 캐비티 저하를 격리할 수 있습니다.
하드웨어 필수 사항: 스마트 휴대용 블루 레이저 3D 스캐너는 정확도를 떨어뜨리는 둔화 스프레이 없이 반사율이 높은 공구강을 캡처할 수 있기 때문에 이 작업 흐름에 가장 적합한 폼 팩터입니다.
측정 가능한 ROI: 수동 측정을 고해상도 레이저 3D 스캐너 로 교체하면 진단 시간이 최대 70% 단축되고 심각한 재작업의 위험이 대폭 줄어듭니다.
작업 흐름 통합: 성공 여부는 스캐너뿐만 아니라 정확한 편차 매핑을 위해 원본 공칭 CAD와 스캔 데이터(메시)를 정렬하는 소프트웨어의 능력에 달려 있습니다.
전통적인 수리 방법은 개별 도구 제작자의 주관적인 경험에 크게 의존합니다. 금형이 번쩍거리거나 치수가 공차를 벗어나면 본능이 대신하는 경우가 많습니다. 시각적인 추측을 바탕으로 무작정 용접 또는 가공 표면을 추가하면 도구가 영구적으로 손상될 수 있습니다. 불필요한 용접으로 인한 열은 P20 또는 H13 강철의 야금학적 특성을 변경하여 부서지기 쉽고 균열이 발생하기 쉽습니다.
이러한 위험을 제거하려면 툴링 부서에서는 수리 진단에 대한 엄격한 성공 기준을 확립해야 합니다. 진정한 진단 성공은 세 가지 핵심 요소에 달려 있습니다.
추적성: 실행 후 즉시 도구의 정확한 상태를 문서화해야 합니다. 디지털 기록을 통해 시간이 지남에 따라 금형이 어떻게 저하되는지 이해할 수 있습니다.
속도: 기술자는 전체 코어와 캐비티 형상을 몇 분 안에 캡처해야 합니다. 작업 현장이나 인쇄기 바로 옆에서 이 작업을 수행해야 합니다.
정확성: 시스템은 차단 및 환기 시 미세한 마모를 식별해야 합니다. 기존의 좌표 측정기(CMM)는 프로그래밍 시간 제약과 제한된 프로빙 포인트로 인해 이러한 미묘한 결함을 놓치는 경우가 많습니다.
이러한 기준을 충족하려면 강력한 하드웨어가 필요합니다. 배포하면 금형 검사용 3D 스캐너를 계측을 최전선 진단 도구로 활용할 수 있습니다. 이 전략은 측정을 격리된 품질 실험실에서 툴링 유지 관리 부서로 직접 이동시키는 데 성공했습니다.
올바른 스캐닝 하드웨어를 선택하면 전체 수리 작업흐름의 성공 여부가 결정됩니다. 우리는 일반적으로 산업용 계측 솔루션을 CMM, 구조광 스캐너, 레이저 스캐너의 세 가지 그룹으로 분류합니다. CMM은 탁월한 정확성을 제공하지만 작동 속도가 느리고 이동성이 부족합니다. 크레인에 매달린 무거운 금형 반쪽으로 CMM을 쉽게 가져올 수는 없습니다. 구조광 스캐너는 뛰어난 세부 묘사를 포착하지만 반짝이는 금속 표면을 만나면 엄청난 어려움을 겪습니다. 기술자는 인공적인 두께를 추가하고 심각한 미세 결함을 가려주는 백악 현상제 스프레이를 적용해야 합니다.

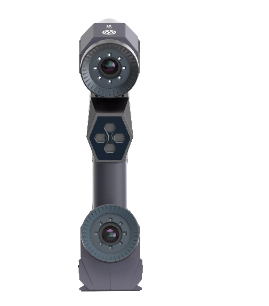

레이저 스캐너, 특히 블루 레이저 기술을 활용하는 스캐너는 이러한 정확한 장애물을 극복합니다. 스마트 휴대용 블루 레이저 3D 스캐너는 사출 성형 응용 분야에서 결정적인 승리를 거두었습니다. 청색광은 기존 적색 레이저보다 짧은 파장에서 작동합니다. 이 특성은 광택 처리된 강철에서 일반적으로 발견되는 정반사에 대한 저항력이 훨씬 더 높습니다. 지저분한 현상액 스프레이가 필요하지 않으며 금형 캐비티의 실제 치수를 보존합니다.
이러한 시스템을 평가할 때 "스마트" 및 "휴대용" 기능에 세심한 주의를 기울이십시오. 이식성을 통해 기술자는 제어된 화강암 테이블로 이동하지 않고도 오버헤드 크레인을 통해 거대한 도구 반쪽을 스캔할 수 있습니다. 또한 스마트 온보드 처리는 포인트 클라우드를 실시간으로 렌더링합니다. 이 기능은 노트북의 처리 부하를 줄이고 즉각적인 시각적 피드백을 제공하여 완벽한 표면 캡처를 보장합니다.
또한 분해능과 정확도의 뚜렷한 차이를 이해해야 합니다. 해상도는 포인트 간격, 즉 캡처된 데이터 포인트가 얼마나 가까이 있는지를 나타냅니다. 합니다 분할선의 날카로운 모서리와 복잡한 성형 텍스처를 캡처하려면 고해상도 레이저 3D 스캐너가 절대적으로 필요 반대로, 체적 정확도는 전체 금형 베이스가 전체 길이에 걸쳐 허용 가능한 공차 한계 내에 유지되도록 보장합니다. .
성공적인 데이터 캡처는 항상 적절한 표면 준비에서 시작됩니다. 먼저 몰드를 깨끗이 닦아줍니다. 잔여 그리스, 경화된 이형제, 표면 녹을 모두 제거합니다. 얇은 층의 내장 그리스라도 스캐닝 과정에서 잘못된 형상으로 판독됩니다. 다음으로 도구 전반에 걸쳐 전략적 포지셔닝 목표를 적용합니다. 이 작고 반사율이 높은 사진 측량 도트를 사용하면 스캐너가 3D 공간에서 자체 위치를 추적할 수 있습니다. 크고 특징이 없는 몰드 베이스에 대한 지속적인 추적을 보장하기 위해 무작위로 배치합니다. 이 단계는 시스템이 스캔 중에 정렬을 잃는 것을 방지합니다.
목표를 정한 후에는 디지털 좌표계를 설정하십시오. 손상된 캐비티와 코어 인서트 스캔을 시작합니다. 차단 표면, 이젝터 핀 구멍, 게이트 위치 등 중요한 영역에 스캐닝 경로를 집중하십시오. 사용하고 있으므로 스마트 휴대용 블루 레이저 3D 스캐너를 동적 해상도 기능을 활용할 수 있습니다. 이를 통해 특히 날카로운 모서리의 초고밀도 데이터를 캡처하는 동시에 중요하지 않은 평평하고 표면에 데이터를 희박하게 유지할 수 있습니다. 동적 해상도는 가장자리 선명도를 유지하면서 최종 파일 크기를 효과적으로 관리합니다.
표면을 캡처한 후 소프트웨어는 원시 포인트 클라우드를 방수 다각형 메쉬로 변환합니다. 이 메시는 일반적으로 STL 또는 OBJ 파일로 내보냅니다. 이 변환 중에는 데이터를 정리해야 합니다. 주변 작업장 조명 반사나 떠다니는 먼지 입자로 인해 생성된 이상치 데이터 포인트와 떠다니는 노이즈를 제거합니다. 대부분의 최신 스캐닝 소프트웨어에는 이러한 일상적인 작업 속도를 높이기 위한 자동 청소 알고리즘이 포함되어 있습니다.
청소된 메시를 Geomagic Control X 또는 PolyWorks와 같은 전용 검사 소프트웨어로 직접 가져옵니다. 소프트웨어는 스캔한 메시를 원래 공칭 CAD 모델에 오버레이합니다. 도구 요구 사항에 따라 전역 최적 맞춤 정렬 또는 엄격한 데이텀 기반 정렬을 수행할 수 있습니다. 마지막으로 3D 색상 맵을 생성합니다. 이 컬러 매핑은 마모 영역(네거티브 재료로 표시)과 플래시 또는 잔여물 영역(포지티브 재료로 표시)을 시각적으로 분리합니다. 이 시각적 지도는 최고의 수리 가이드가 됩니다.
데이터를 물리적 행동으로 변환하지 않는 한 데이터는 가치가 없습니다. 툴링 관리자는 디지털 색상 맵을 용접 및 가공 팀을 위한 구체적인 서면 수리 지침으로 변환해야 합니다. "분할선 수정"이라고 말하는 대신 "왼쪽 상단 차단에 0.15mm 용접을 추가한 다음 다시 공칭으로 가공합니다."라고 말할 수 있습니다.
스캔 찾기(컬러 맵 결과) | 특정 도구실 작업 | 예방 혜택 |
|---|---|---|
파팅라인의 짙은 파란색 영역(네거티브 소재) | 미세 용접 대상 영역; 공칭 CAD 표면으로 다시 가공합니다. | 과도한 플라스틱 플래싱을 방지하고 수동 벤치 작업 시간을 줄입니다. |
게이트 근처 레드존(양성물질) | 경화된 잔여물이나 강철 변형을 연마하고 제거합니다. | 적절한 재료 흐름을 복원하고 조기 게이트 동결을 방지합니다. |
전체 캐비티 변형(잘못 정렬된 데이텀) | 금형 블록의 응력을 완화합니다. 기본 정렬 기능을 다시 절단합니다. | 프레스 폐쇄 중에 코어와 캐비티가 완벽하게 정렬되도록 보장합니다. |
오래된 금형에는 원본 3D CAD 데이터가 부족한 경우가 많습니다. 공칭 CAD가 손실된 경우 누락된 형상을 리버스 엔지니어링해야 합니다. 엔지니어는 스캔한 메시를 리버스 엔지니어링 소프트웨어로 가져와서 깨끗한 기하학적 기본 요소를 추출합니다. 그런 다음 메시를 원래의 NURBS 표면이나 솔리드 CAD 모델로 다시 변환합니다. 이 새로운 솔리드 모델은 정확한 CNC 도구 경로를 생성하기 위한 기초 역할을 합니다.
또한 가상 조립 및 간격 검사를 수행할 수 있습니다. 코어와 캐비티 절반의 스캔 데이터를 가져와 가상으로 금형 폐쇄를 시뮬레이션할 수 있습니다. 도구실이 금형 프레스에서 물리적 얼룩을 시도하기 전에 소프트웨어는 간섭 영역이나 과도한 간격을 강조 표시합니다. 이 사전 예방적 디지털 검사를 통해 수동 리프팅 및 블루스폿팅에 소요되는 시간을 절약할 수 있습니다.
이 기술을 성공적으로 통합하려면 투명한 가정을 유지해야 합니다. 3D 스캐닝은 고도로 숙련된 도구 제작자를 대체하지 않습니다. 오히려 의사결정 능력을 대폭 강화합니다. 스캐너가 기하학적 편차를 식별한 후 수리의 야금학적 타당성을 결정하려면 인간의 전문 지식이 여전히 필수적입니다.
엄격한 가시선 제한을 준수하십시오. 레이저 스캐너는 광학적으로 작동합니다. 레이저 선이 표면에 닿지 않으면 카메라가 이를 기록할 수 없습니다. 스캐너는 깊고 좁은 냉각 채널, 종횡비가 높은 막힌 구멍 또는 복잡한 내부 통풍구를 캡처할 수 없습니다. 이러한 특징을 검사하기 위해 기공사는 종종 와동의 실리콘 인상을 주조하고 경화된 실리콘을 제거한 후 대신 인상을 스캔합니다.
소프트웨어 학습 곡선을 과소평가하지 마십시오. 최신 스캐닝 하드웨어는 매우 직관적으로 느껴지지만 백엔드 검사 및 리버스 엔지니어링 소프트웨어에는 전문 교육이 필요합니다. 팀은 소프트웨어에서 실제 가치를 추출하기 위해 계측, GD&T(기하학적 치수 및 공차), 메시 조작에 대한 기본적인 이해가 필요합니다.
마지막으로, 정기적인 교정과 엄격한 유지 관리는 데이터의 신뢰성을 결정합니다. 휴대용 스캐너는 제조업체에서 제공하는 인증된 물리적 인공물을 사용하여 정기적인 보정이 필요합니다. 이러한 일일 또는 주간 교정 루틴을 준수하면 생성된 데이터가 ISO 규정을 준수하고 고객 품질 감사 중에 법적으로 방어 가능한 상태로 유지됩니다.
수리 전 스캐닝 작업 흐름을 구현하면 금형 유지 관리가 사후 대응적, 소방적 사고 방식에서 벗어나게 됩니다. 이는 귀하의 운영을 예측 가능하고 엔지니어링된 정밀도로 이동시킵니다. 정확한 마모 패턴을 디지털 방식으로 식별함으로써 불필요하고 피해를 주는 수동 재작업으로부터 툴링 자산을 보호할 수 있습니다.
장비를 최종 후보로 선정할 때 구매 팀에 가공된 강철에서 검증 가능한 체적 정확도를 제공하는 스캐너를 우선시하도록 조언하십시오. 지저분한 현상액 스프레이에 의존하지 않고 반사율이 높은 표면을 처리할 수 있는 시스템을 고집하십시오. 이는 정확성을 유지하고 작업 현장을 깨끗하게 유지합니다.
즉각적인 다음 단계에는 실질적인 검증이 포함되어야 합니다. 계측 공급업체에 연락하여 실시간 현장 시연을 요청하세요. 작업 현장에서 최악의 상태, 가장 광택이 나는 금형을 바로 스캔하도록 요청하십시오. 이 실제 테스트는 하드웨어가 특정 제조 환경을 처리할 수 있다는 유일하고 확실한 증거를 제공합니다.
A: 일반적으로 그렇지 않습니다. 최신 블루 레이저 기술은 더 짧은 파장이 정반사를 통과하기 때문에 표준 P20 및 H13 고광택 마감 처리를 쉽게 처리합니다. 그러나 투명한 폴리카보네이트 렌즈 제조에 사용되는 광학 등급의 다이아몬드 광택 금형과 같은 극단적인 경우에는 완벽한 데이터 밀도를 달성하기 위해 매우 가볍고 사라지는 둔한 스프레이가 여전히 필요할 수 있습니다.
A: 스캐닝 소프트웨어의 직접 출력은 일반적으로 STL, OBJ 또는 PLY와 같은 표준 형식으로 내보내지는 다각형 메시입니다. 이는 패싯 기반 파일이라는 점에 유의하세요. CNC 가공을 위해 STEP 또는 IGES와 같은 솔리드 CAD 형식이 필요한 경우 보조 리버스 엔지니어링 소프트웨어를 통해 메시를 처리해야 합니다.
답: 전적으로는 아닙니다. 고급 레이저 스캐너는 일상적인 툴링 점검 및 유지보수 진단에 필요한 공차를 쉽게 충족합니다. 그러나 CMM은 항공우주 또는 의료용 초도품 검사와 같이 극도로 엄격한 공차 적용 분야에 대한 궁극적인 권한을 여전히 보유하고 있습니다. 스캐너는 진단 속도와 전체 표면 시각적 범위에서 승리하고 CMM은 절대 지점 정확도에서 승리합니다.
