사출 금형의 구멍은 최종 부품 품질을 좌우합니다. 이렇게 값비싼 도구를 올바르게 얻는 것은 전혀 협상할 수 없는 일입니다. 그러나 기존의 CMM(3차원 측정기)은 FAI(초도품 검사) 및 금형 검증 중에 심각한 병목 현상을 일으키는 경우가 많습니다.
복잡한 캐비티 형상으로 인해 공구실에서 실망스러운 타협이 발생하는 경우가 많습니다. 빠른 검사 속도와 타협할 수 없는 측정 정확도의 균형을 맞춰야 합니다. 깊은 리브, 좁은 구배 각도, 고도로 광택이 나는 금속 표면으로 인해 안정적인 데이터 캡처가 엄청나게 어렵습니다.
최신 계측 도구로 전환하면 이러한 중요한 병목 현상이 해결됩니다. 그러나 엔지니어링 팀은 먼저 실제 기능, 실용적인 작업 흐름 통합 및 고유한 물리적 한계를 이해해야 합니다. 청색광 물리학이 반사 표면을 자연스럽게 극복하는 방법을 배우게 됩니다. 기본 정확도를 넘어 핵심 평가 지표를 살펴보겠습니다. 마지막으로, 깊은 사각지대와 좁은 냉각 채널을 탐색하기 위한 실행 가능한 전략을 발견하게 됩니다.
블루 레이저 기술은 스프레이를 스캔할 필요 없이 반사율이 높고 가공된 금형 표면을 처리하여 치수 정확도를 유지합니다.
스마트 휴대용 블루 레이저 3D 스캐너는 즉각적인 CAD-부품 색상 매핑을 위해 초당 수백만 개의 데이터 포인트를 캡처하여 금형 검증 시간을 단축합니다.
스캐너를 평가하려면 기본 정확도를 넘어 체적 정밀도, 깊은 공동을 위한 레이저 라인 구성, 역설계를 위한 소프트웨어 통합을 평가해야 합니다.
다재다능하지만 광학 가시선 제한으로 인해 여전히 깊은 사각지대와 좁은 냉각 채널에 대한 구체적인 스캐닝 전략이 필요합니다.
금형 검사의 궁극적인 목표는 비용이 많이 드는 반복을 최소화하는 것입니다. 공구 제조업체는 T1, T2, T3 시험 횟수를 줄이고 싶어합니다. 시장 출시 기간을 단축하는 것이 여전히 중요합니다. 그러나 속도를 얻기 위해 공차 준수를 희생할 수는 없습니다.
기존의 계측 방법은 이러한 이중 요구 사항을 충족하지 못하는 경우가 많습니다. 접촉식 CMM은 탁월한 정확성을 제공합니다. 불행하게도 전체 표면 편차 분석에는 너무 느리게 작동합니다. 복잡한 비선형 캐비티 형상을 탐색할 때 터치 프로브는 엄청난 어려움을 겪습니다. 이산적인 지점만 캡처하여 유기적인 곡면 전체에 대규모 사각지대를 남깁니다.
백색광 또는 구조광 스캐너는 다양한 과제를 제시합니다. 작업자는 광택이 나는 금속 표면에 분필이나 현상제 스프레이를 뿌려야 합니다. 이 스프레이는 금형 벽에 공칭 두께를 추가합니다. 이는 중요한 미세 허용 오차를 왜곡합니다. 또한 작업자는 이후에 금형을 철저하게 청소해야 합니다. 작은 이젝터 핀 구멍에서 경화된 초크 스프레이를 제거하는 것은 귀중한 시간을 낭비합니다.
이러한 부족은 상업적으로 큰 영향을 미칩니다. 지연된 금형 검증으로 인해 사출 프레스가 유휴 상태로 유지됩니다. 연장된 생산 리드타임은 고객을 좌절시킵니다. 궁극적으로 느린 검사 방법에 의존하면 전체 도구실 비용이 높아집니다.
물리학은 블루 레이저 계측에 뚜렷한 이점을 제공합니다. 청색광은 기존 적색 레이저에 비해 더 짧은 파장에서 작동합니다. 파장이 짧아지면 스펙클 노이즈가 크게 줄어듭니다. 훨씬 더 높은 초점 제한을 제공합니다. 중요한 기능에 대한 가장자리 감지가 눈에 띄게 더 선명해졌습니다. 파팅 라인, 복잡한 차단 및 미세한 게이트 검사의 신뢰성이 높아집니다.
까다로운 표면을 처리하는 것도 또 다른 주요 이점입니다. 금형 캐비티는 일반적으로 높은 SPI 표면 마감으로 연마된 P20 또는 H13 공구강을 특징으로 합니다. 거울처럼 빛을 반사합니다. 청색 레이저의 특정 주파수는 자연스럽게 이러한 반사를 관통합니다. 센서는 어둡거나 반짝이거나 거울처럼 광택이 나는 캐비티 벽을 쉽게 포착합니다. 표면 준비나 둔화 스프레이가 필요하지 않습니다.

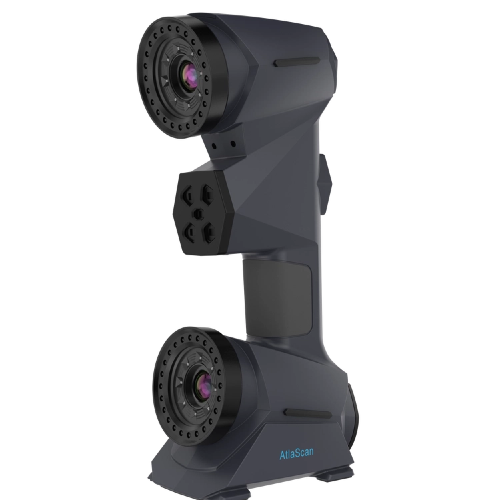

하드웨어의 발전은 도구실 계측을 완전히 변화시켰습니다. 소개합니다. 스마트 휴대용 블루 레이저 3D 스캐너를 최고의 휴대성과 계측 등급 데이터 캡처가 결합되어 있습니다. 더 이상 무거운 금형 블록을 온도가 조절되는 품질 실험실로 끌고 갈 필요가 없습니다. 작업자는 작업 현장에서 직접 여러 톤의 도구를 스캔할 수 있습니다. 금형이 사출 프레스 내부에 고정되어 있는 동안 금형을 검사할 수도 있습니다.
마케팅 사양만을 토대로 하드웨어를 평가하지 마세요. 실제 역량에 집중적으로 집중해야 합니다.
분해능과 정확도를 이해하는 것이 중요합니다. 필요합니다 . 섬세한 미세 질감과 날카로운 구배 각도를 캡처하려면 해상도는 스캐너가 명확하게 볼 수 있는 가장 작은 세부 사항을 결정합니다. 반대로 정확성은 3D 공간에서 해당 세부 사항의 실제 공간 위치를 나타냅니다. 금형 캐비티를 효과적으로 검사하려면 두 가지 모두가 필요합니다. 고해상도 레이저 3D 스캐너가
대형 공구의 경우 거리에 따른 체적 정확도가 매우 중요합니다. 대규모 멀티 캐비티 자동차 금형을 측정하면 오류가 더욱 발생합니다. 스캐너는 넓은 거리에 걸쳐 엄격한 허용 오차를 유지해야 합니다. 표준 사양은 0.020mm + 0.015mm/m처럼 보일 수 있습니다. 이는 도구의 한쪽 끝에서 다른 쪽 끝까지 치수 무결성을 보장합니다.
다양한 기하학적 문제에는 다양한 레이저 그리드 구성이 필요합니다.
교차 레이저 그리드: 운영자는 넓은 분할선에서 신속하고 넓은 표면 데이터를 수집하기 위해 이를 사용합니다.
단일 라인 모드: 깊은 구멍을 관통하고 냉각 채널을 효과적으로 좁힙니다.
초미세 모드: 매우 복잡한 캐비티 세부 사항과 얇은 구조적 리브를 매핑하는 데 필수적입니다.
마지막으로 소프트웨어 생태계를 살펴보세요. 강력한 처리가 없으면 하드웨어는 쓸모가 없습니다. 소프트웨어는 대규모 포인트 클라우드를 공칭 CAD 데이터(Step/IGES 형식)에 즉시 정렬해야 합니다. 이는 즉각적인 GD&T(기하학적 치수 및 공차) 분석을 용이하게 해야 합니다. 읽기 쉬운 색상 맵을 생성하면 공구 제작자가 연마하거나 용접해야 하는 위치를 정확하게 강조할 수 있습니다.
평가 지표 비교 차트
미터법 | 정의 | 금형 검사에 미치는 영향 |
|---|---|---|
해결 | 캡처된 두 지점 사이의 최소 거리입니다. | 미세 텍스처, 텍스트 및 선명한 구배 각도의 선명도를 결정합니다. |
지역 정확도 | 단일 측정점의 정밀도. | 개별 기능이 엄격한 엔지니어링 공차를 충족하는지 확인합니다. |
체적 정확도 | 측정된 거리에 대한 편차 누적. | 대형 다중 캐비티 금형의 경우 컴파운딩 오류를 방지하는 데 매우 중요합니다. |
스캔 속도 | 초당 캡처된 포인트 수입니다. | 작업 현장 검사 중 기계 가동 중지 시간을 줄입니다. |
블루 레이저 기술은 놀라울 정도로 강력하지만, 모든 일을 쉽게 할 수는 없습니다. 엔지니어링 팀은 안정적인 워크플로를 구축하기 위해 물리적 한계를 인정해야 합니다.
시야 제약이 가장 큰 장애물입니다. 블루 레이저 스캐너는 광학 카메라를 사용합니다. 카메라 렌즈가 표면에 닿는 레이저 라인을 물리적으로 볼 수 없으면 아무 것도 기록하지 않습니다. 깊고 좁은 특징은 종종 이 광학 경로를 차단합니다. 종횡비가 높은 이젝터 핀 구멍이나 가파른 블라인드 포켓으로 인해 그림자가 생깁니다. 이러한 특정 형상을 확인하려면 추가 CMM 프로빙이 필요할 수 있습니다.
환경적 요인도 정확성을 위협합니다. 작업 현장에서는 근처의 CNC 밀과 스탬핑 프레스로 인해 심한 진동이 발생합니다. 사출 성형기 근처에서는 온도가 크게 변동합니다. 휴대용 스캐너는 동적 참조를 사용하여 이 문제를 극복합니다. 금형 블록에 작은 광학 대상을 적용합니다. 스캐너는 이러한 대상을 기준으로 위치를 지속적으로 추적합니다. 이 방법은 견고한 고정 암 스캐너에 비해 환경 불안정성을 완전히 완화합니다.
데이터 밀도 관리에는 엄격한 IT 프로토콜이 필요합니다. 최대 해상도로 큰 캐비티를 스캔하면 엄청난 파일 크기가 생성됩니다. 이러한 기가바이트 용량의 파일은 표준 컴퓨터를 충돌시킵니다. 팀은 데이터 소멸을 위한 엄격한 워크플로를 설정해야 합니다. 중요한 치수 모서리를 따라 높은 밀도를 유지하면서 평평한 표면 전체에서 점 구름을 얇게 만들어야 합니다.
광학 계측을 통합하면 일상적인 도구실 작업이 크게 변화됩니다. 추측을 즉각적이고 실행 가능한 데이터로 대체합니다.
신속한 초도품 검사(FAI)가 매우 간소화되었습니다. 배치함으로써 금형 검사용 3D 스캐너를 작업자는 새로 가공된 캐비티를 원본 CAD 모델과 직접 비교합니다. 도구 마모, 원치 않는 뒤틀림 또는 CNC 가공 오류를 즉시 식별할 수 있습니다. 이러한 실수를 조기에 발견하는 것이 중요합니다. 제조업체가 첫 번째 플라스틱 샷을 성형하기 전에 도구를 수정합니다.
리버스 엔지니어링 레거시 도구도 가능해졌습니다. 많은 오래된 금형에는 정확한 CAD 문서가 부족합니다. 도구 제작자는 종종 플래시나 흐름 문제를 해결하기 위해 벤치에서 직접 수정합니다. 이러한 수동 변경 사항은 엔지니어링 파일로 다시 적용되지 않습니다. 블루 레이저 스캐닝은 이러한 단절을 해결합니다.
리버스 엔지니어링 작업 흐름은 간단합니다.
마모되거나 손으로 수정된 금형 형상을 캡처하여 조밀한 포인트 클라우드를 생성합니다.
포인트 클라우드를 깨끗한 다각형 메쉬로 변환합니다.
정확한 NURBS 표면을 메시 위에 맞춰 원래의 기하학적 경계를 재현합니다.
CNC 복제를 위해 업데이트된 파라메트릭 CAD 파일을 내보냅니다.
이 정확한 프로세스를 통해 회사에서는 깨진 캐비티 인서트를 교체할 때 역엔지니어링 작업에 소요되는 수개월을 절약할 수 있습니다.
광학 계측으로 전환하려면 신중한 공급업체 평가가 필요합니다. 조달 과정을 서두르지 마십시오.
비즈니스 사례를 정의하는 것부터 시작하세요. 정확한 투자 수익(ROI)을 계산하세요. CMM 프로그래밍 시간 단축으로 절약된 시간에 집중하세요. 보다 빠른 금형 시험 단계로 인한 비용 절감을 고려하세요. 생산 주기 후반에 툴링 재작업을 제거함으로써 얻을 수 있는 재정적 이점을 고려하십시오. 강력한 비즈니스 사례를 통해 예산 승인이 쉬워집니다.
다음으로 엄격한 데모 요구 사항을 설정합니다. 이것이 "증명" 단계입니다. 공급업체가 완벽하게 깨끗하고 무광택 마감 처리된 교정 블록에서 스캐너를 테스트하도록 허용하지 마십시오. 가장 복잡하고 고도로 연마된 금형 캐비티에 대한 실시간 시연을 요구하십시오. 깊은 갈비뼈나 막힌 주머니를 실시간으로 스캔해 달라고 요청하세요. 그들의 시선 주장을 즉시 확인하십시오.
마지막으로 공급업체 확장성과 규정 준수를 평가합니다. 후처리 소프트웨어 라이센스 비용을 면밀히 조사하십시오. 일부 회사는 막대한 연간 갱신 비용을 청구합니다. 교정 표준을 확인하세요. 계측 규정 준수를 보장하려면 ISO 17025 교정 인증 증명이 필요합니다. 하드웨어에 유지 관리가 필요할 때 대응적인 현지 기술 지원을 제공하는지 확인하세요.
촉각 계측에서 광학 계측으로의 전환은 사출 성형 산업의 엄청난 도약을 의미합니다. 블루 레이저 스캐닝은 검증 시간을 대폭 단축합니다. 격리된 터치 포인트 대신 포괄적인 전체 표면 편차 데이터를 제공합니다. 반사율이 높은 공구강의 검사를 자연스럽게 합니다.
그러나 성공적인 구현에는 전략이 필요합니다. 특정 캐비티 형상에 맞춰 해상도 및 레이저 모드와 같은 하드웨어 사양을 신중하게 조정해야 합니다. 또한 작업 현장에서 엄격한 데이터 관리 워크플로우를 구현해야 합니다.
성공적으로 진행하려면 다음 조치를 취하세요.
현재 CMM 백로그를 감사하여 복잡한 캐비티 검사에 낭비되는 시간을 확인하세요.
벤치마크 테스트 피스로 사용할 가장 까다롭고 고도로 연마된 금형 3개를 식별하십시오.
가장 깊고 좁은 냉각 채널에 대해 장비를 테스트하기 위한 현장 시연을 예약하세요.
특히 CAD-부품 색상 매핑 속도에 대해 소프트웨어 패키지를 평가하십시오.
A: 예, 휴대용 블루 레이저 스캐너에는 일반적으로 광학 타겟이 필요합니다. 스캐너는 동적 참조를 위해 이러한 반사 스티커를 사용합니다. 소프트웨어는 대상을 추적하여 3D 공간에서 스캐너의 정확한 위치를 계산합니다. 이를 통해 스캐너를 자유롭게 이동할 수 있으며 작업 현장 진동으로 인한 오류가 제거됩니다. 매우 작은 부품의 경우 금형 자체 대신 주변 고정 장치에 타겟을 배치할 수 있습니다.
A: 아니요. 블루 레이저 스캐너는 표면 형상 측정이 아닌 치수 측정을 수행합니다. 이들은 금형 캐비티의 거시적 기하학, 공간 위치 및 특징 편차를 포착합니다. 미세한 표면 거칠기(Ra)를 측정하려면 가공된 강철의 특정 마감을 평가하기 위해 전용 표면 거칠기 테스터 또는 특수 광학 프로필로미터가 필요합니다.
A: 촉각식 CMM은 여전히 최고의 서브미크론 체적 정밀도에서 승리합니다. 그러나 블루 레이저 스캐너는 0.015mm ~ 0.030mm 정확도 범위 내에서 편안하게 작동합니다. 대부분의 금형 검증 작업에서 이 정확도는 매우 뛰어납니다. 블루 레이저는 속도와 전체 부품 편차 가시성 측면에서 결정적으로 승리하여 CMM 프로브가 종종 놓치는 유기적 뒤틀림을 드러냅니다.
