목차:
리버스 엔지니어링이란 무엇입니까?
리버스 엔지니어링 프로세스는 무엇입니까?
리버스 엔지니어링의 용도는 무엇입니까?
ZG의 3D 스캐너는 어떻게 리버스 엔지니어링의 속도를 높일 수 있습니까?
더 많은 것을 기대합니다.
리버스 엔지니어링\u003Ci>(also known as backwards engineering or back engineering) is often heard in our work, it's a method of making a 3D virtual model from an existing physical part for use in 3D computer-aided design (CAD), computer-aided engineering (CAE), computer-aided manufacturing (CAM), or other design software.\u003C\/i> \u003Cb>(백워드 엔지니어링 또는 백 엔지니어링이라고도 함)은 우리 작업에서 자주 들리며 3D 컴퓨터 지원 설계(CAD), 컴퓨터 지원 엔지니어링(CAE)에 사용하기 위해 기존 물리적 부품에서 3D 가상 모델을 만드는 방법입니다. , CAM(Computer-Aided Manufacturing) 또는 기타 설계 소프트웨어.\u003C\/b> \u003Ci>The process involves measuring an object, either manually or with cutting edge 3D measurement technologies like 3D scanners, to reconstruct it to a solid 3D model.\u003C\/i> \u003Cb>이 프로세스에는 수동으로 또는 3D 스캐너와 같은 최첨단 3D 측정 기술을 사용하여 대상을 측정하여 견고한 3D 모델로 재구성하는 과정이 포함됩니다.\u003C\/b>
\u003Ci>Reverse engineering is helpful in various ways such as analyzing product functionality & subcomponents, estimating costs, and identifying potential patent infringement.\u003C\/i> \u003Cb>리버스 엔지니어링은 제품 기능 및 하위 구성 요소 분석, 비용 추정, 잠재적인 특허 침해 식별과 같은 다양한 방법으로 도움이 됩니다.\u003C\/b> \u003Ci>It may also be used to supply documentation that was either lost or never written, typically for parts designed before CAD software became widespread.\u003C\/i> \u003Cb>또한 일반적으로 CAD 소프트웨어가 널리 보급되기 전에 설계된 부품에 대해 손실되었거나 작성되지 않은 문서를 제공하는 데 사용할 수도 있습니다.\u003C\/b>
\u003Ci>The physical features of the surface of an object can be measured by 3D scanning technologies like handheld 3D scanners, coordinate measuring machines (CMMs), and articulated portable arms.\u003C\/i> \u003Cb>물체 표면의 물리적 특징은 휴대용 3D 스캐너, 좌표 측정기(CMM) 및 관절식 휴대용 암과 같은 3D 스캐닝 기술로 측정할 수 있습니다.\u003C\/b> \u003Ci>Usually represented as a point cloud, the measured data lacks topological information, so it is often processed into a triangular-faced mesh (STL) file and then modeled into a more usable format such CAD model.\u003C\/i> \u003Cb>일반적으로 포인트 클라우드로 표현되는 측정 데이터는 토폴로지 정보가 부족하기 때문에 종종 STL(삼각형 메쉬) 파일로 처리된 다음 CAD 모델과 같은 보다 유용한 형식으로 모델링됩니다.\u003C\/b>
\u003Ci>Why does a manufacturer need to reverse engineer something?\u003C\/i> \u003Cb>제조업체가 무언가를 리버스 엔지니어링해야 하는 이유는 무엇입니까?\u003C\/b> \u003Ci>To reproduce a component to analyze why the part doesn't work, to modify or enhance an existing tooling, or to find out the reason why there are issues with an assembly?\u003C\/i> \u003Cb>부품이 작동하지 않는 이유를 분석하기 위해 구성요소를 재생산하거나, 기존 도구를 수정하거나 개선하거나, 어셈블리에 문제가 있는 이유를 찾으려면?\u003C\/b> \u003Ci>It is necessary for a manufacturer to figure out its exact needs before beginning a reverse engineering project.\u003C\/i> \u003Cb>제조업체는 리버스 엔지니어링 프로젝트를 시작하기 전에 정확한 요구 사항을 파악해야 합니다.\u003C\/b>

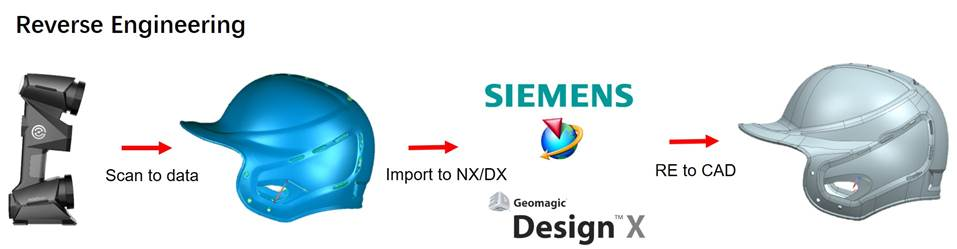

\u003Ci>Before the reverse engineering process, the manufacturer must decide which 3D measurement technology should be used first.\u003C\/i> \u003Cb>리버스 엔지니어링 프로세스 전에 제조업체는 어떤 3D 측정 기술을 먼저 사용해야 하는지 결정해야 합니다.\u003C\/b> \u003Ci>For this explanation, let's take ZG's portable 3D scanner\u003C\/i> \u003Cb>이 설명을 위해 ZG의 휴대용 3D 스캐너를 사용하겠습니다.\u003C\/b>아틀라스캔예를 들어.
\u003Ci>Firstly, the technician will make some preparation for the part to be scanned, such as to place markers on the surface.\u003C\/i> \u003Cb>먼저 기술자는 표면에 마커를 배치하는 것과 같이 스캔할 부품을 준비합니다.\u003C\/b> \u003Ci>Then, the technician will start the scanning process, to scan the part that needs to be recreated, capturing all the dimensions and details.\u003C\/i> \u003Cb>그런 다음 기술자가 스캔 프로세스를 시작하여 재생성해야 하는 부품을 스캔하고 모든 치수와 세부 정보를 캡처합니다.\u003C\/b>
\u003Ci>After the scanning process, the scan data is post processed to the universal format either a mesh or point cloud in ZG scanning software, which will help to clean, repair and refine the data.\u003C\/i> \u003Cb>스캔 프로세스 후 스캔 데이터는 ZG 스캔 소프트웨어에서 메쉬 또는 포인트 클라우드의 범용 형식으로 사후 처리되어 데이터를 정리, 수리 및 수정하는 데 도움이 됩니다.\u003C\/b> \u003Ci>The mesh or point cloud scan data will be imported into CAD software such as Design X, SOLIDWORKS or Siemens NX, and then an industrial designer or expert of reverse engineering can then create the 3D model and make any changes as required.\u003C\/i> \u003Cb>메시 또는 포인트 클라우드 스캔 데이터를 Design X, SOLIDWORKS 또는 Siemens NX와 같은 CAD 소프트웨어로 가져온 다음 산업 디자이너 또는 리버스 엔지니어링 전문가가 3D 모델을 생성하고 필요에 따라 변경할 수 있습니다.\u003C\/b>
\u003Ci>The manufacturer can use a 3D printer to produce a prototype of the 3D model quickly, then the expert can assess whether the 3D model can meet their requirements, if not, the 3D model can be modified no matter how many times until satisfactory.\u003C\/i> \u003Cb>제조업체는 3D 프린터를 사용하여 3D 모델의 프로토타입을 신속하게 제작할 수 있으며 전문가는 3D 모델이 요구 사항을 충족할 수 있는지 여부를 평가할 수 있습니다. 그렇지 않은 경우 만족할 때까지 몇 번이든 3D 모델을 수정할 수 있습니다.\u003C\/b> \u003Ci>Once the ideal 3D model has been created, the manufacturer can produce parts either as a one-off or batch production.\u003C\/i> \u003Cb>이상적인 3D 모델이 생성되면 제조업체는 일회성 또는 일괄 생산으로 부품을 생산할 수 있습니다.\u003C\/b>
리버스 엔지니어링 준비가 된 대형 주조 부품

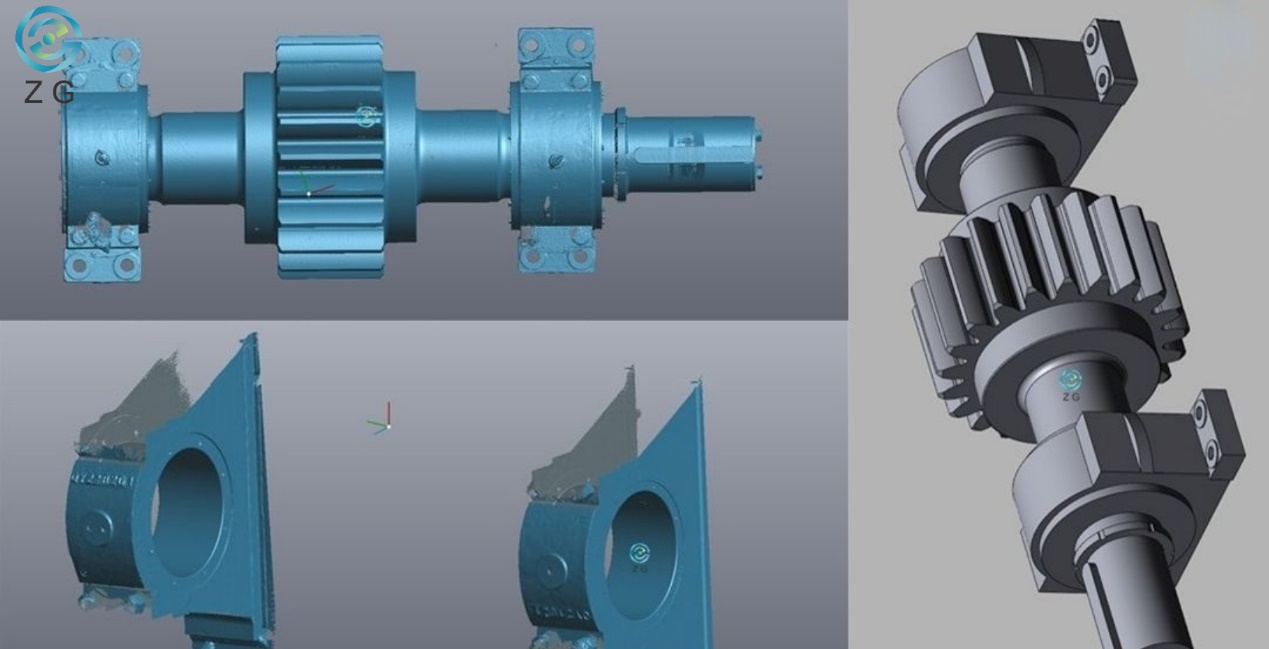

3D 스캔 데이터 및 CAD 모델
리버스 엔지니어링은 자동차 산업, 항공 우주 산업, 툴링 회사, 예술 및 유산 보존 등과 같은 다양한 산업에서 널리 사용됩니다. 리버스 엔지니어링 프로세스는 제조업체가 생산을 최적화하고 경쟁 우위를 확보하며 비용을 절감하는 데 도움이 될 수 있습니다.
다음은 리버스 엔지니어링의 가장 일반적인 용도 중 일부입니다.
가장 일반적인 리버스 엔지니어링 응용 프로그램 중 하나인 레거시 부품 교체에는 작동을 유지하기 위해 더 큰 기계의 일부를 검사하고 재생하는 작업이 포함됩니다.
\u003Ci>For example, a factory might have a large engine compartment that keeps the entire conveyor system running through each day's work shift.\u003C\/i> \u003Cb>예를 들어, 공장에는 매일의 작업 교대를 통해 전체 컨베이어 시스템이 계속 작동하도록 하는 대형 엔진 구획이 있을 수 있습니다.\u003C\/b> \u003Ci>Every once in a while, one of the machine parts will wear out and need to be replaced.\u003C\/i> \u003Cb>때때로 기계 부품 중 하나가 마모되어 교체해야 합니다.\u003C\/b> \u003Ci>And certain parts might no longer be in production if the machine is old.\u003C\/i> \u003Cb>기계가 오래되면 특정 부품이 더 이상 생산되지 않을 수 있습니다.\u003C\/b>
\u003Ci>Rather than making a huge investment in a new conveyor system, the preferable option for the manufacture is to retain the same equipment and replace the faulty part.\u003C\/i> \u003Cb>새로운 컨베이어 시스템에 막대한 투자를 하는 것보다 더 나은 제조 옵션은 동일한 장비를 유지하고 결함이 있는 부품을 교체하는 것입니다.\u003C\/b> \u003Ci>With reverse engineering, you can use a\u003C\/i> \u003Cb>리버스 엔지니어링을 사용하면 다음을 사용할 수 있습니다.\u003C\/b>ZG의 3D 스캐너\u003Ci>to digitally replicate the design of the defective part.\u003C\/i> \u003Cb>결함 부품의 설계를 디지털 방식으로 복제합니다.\u003C\/b> \u003Ci>From there, a new copy of the component can be created and installed into the machine.\u003C\/i> \u003Cb>여기에서 구성 요소의 새 복사본을 만들어 시스템에 설치할 수 있습니다.\u003C\/b>
\u003Ci>Reverse engineering techniques can play a valuable role in failure analysis.\u003C\/i> \u003Cb>리버스 엔지니어링 기술은 고장 분석에서 중요한 역할을 할 수 있습니다.\u003C\/b> \u003Ci>You may need to take it apart or examine design files to determine to figure out why a machine fails.\u003C\/i> \u003Cb>기계가 고장난 이유를 파악하기 위해 분해하거나 설계 파일을 검사해야 할 수도 있습니다.\u003C\/b> \u003Ci>You can know how to fix or improve the product once you have this information, and it will function properly again.\u003C\/i> \u003Cb>이 정보가 있으면 제품을 수정하거나 개선하는 방법을 알 수 있으며 다시 제대로 작동합니다.\u003C\/b>
\u003Ci>Examining a product using reverse engineering can reveal damaged parts of faulty designs.\u003C\/i> \u003Cb>리버스 엔지니어링을 사용하여 제품을 검사하면 잘못된 설계의 손상된 부분이 드러날 수 있습니다.\u003C\/b> \u003Ci>Looking at digital design files created through reverse engineering can also reveal flaws and help inform how you plan to repair a piece of equipment.\u003C\/i> \u003Cb>리버스 엔지니어링을 통해 생성된 디지털 설계 파일을 살펴보면 결함을 발견하고 장비 수리 계획을 알려주는 데 도움이 될 수도 있습니다.\u003C\/b>
\u003Ci>It's not surprising that reverse engineering can also be used for parts improvement.\u003C\/i> \u003Cb>리버스 엔지니어링이 부품 개선에도 사용될 수 있다는 것은 놀라운 일이 아닙니다.\u003C\/b> \u003Ci>After conducting a failure analysis, you might need to alter a component.\u003C\/i> \u003Cb>실패 분석을 수행한 후 구성 요소를 변경해야 할 수 있습니다.\u003C\/b> \u003Ci>You could have the part reverse engineered to create a copy of the original design if no replacement or alternative part is available on the market.\u003C\/i> \u003Cb>시장에 대체 부품이나 대체 부품이 없는 경우 부품을 역설계하여 원래 설계의 사본을 생성할 수 있습니다.\u003C\/b> \u003Ci>From there, you could modify the design for improved performance.\u003C\/i> \u003Cb>거기에서 성능 향상을 위해 설계를 수정할 수 있습니다.\u003C\/b>
\u003Ci>If stronger joints or weld reinforcements is required for a machine, the problem parts will be examined for their measurements and redesigned with increased thickness or stronger metals.\u003C\/i> \u003Cb>기계에 더 강한 접합부 또는 용접 보강재가 필요한 경우 문제 부품을 측정하여 검사하고 두께를 늘리거나 더 강한 금속으로 재설계합니다.\u003C\/b> \u003Ci>You can determine which dimensions must be maintained and which aspects you can change through reverse engineering.\u003C\/i> \u003Cb>유지해야 하는 차원과 리버스 엔지니어링을 통해 변경할 수 있는 측면을 결정할 수 있습니다.\u003C\/b> \u003Ci>If you want to combine two or more parts into a single and more functional component, reverse engineering could bring that fact to light.\u003C\/i> \u003Cb>두 개 이상의 부품을 하나 이상의 기능 구성 요소로 결합하려는 경우 리버스 엔지니어링을 통해 그 사실을 알 수 있습니다.\u003C\/b>
\u003Ci>Reverse engineering also plays a vital role in diagnostics and problem-solving in different industrial processes.\u003C\/i> \u003Cb>리버스 엔지니어링은 또한 다양한 산업 프로세스에서 진단 및 문제 해결에 중요한 역할을 합니다.\u003C\/b> \u003Ci>In a factory setting, the flow of operations can sometimes go slow due to a faulty or underperforming function.\u003C\/i> \u003Cb>공장 설정에서 작동 흐름은 결함이 있거나 성능이 저하된 기능으로 인해 때때로 느려질 수 있습니다.\u003C\/b> \u003Ci>And it will be difficult to find out the source of the problem when a manufacturing system consists of numerous machines and components.\u003C\/i> \u003Cb>그리고 제조 시스템이 수많은 기계와 부품으로 구성되어 있을 때 문제의 원인을 찾기가 어려울 것입니다.\u003C\/b> \u003Ci>Through reverse engineering, you can have a thorough understanding of how everything works as one and use that knowledge to identify where the problems are.\u003C\/i> \u003Cb>리버스 엔지니어링을 통해 모든 것이 하나로 작동하는 방식을 철저히 이해하고 해당 지식을 사용하여 문제가 있는 위치를 식별할 수 있습니다.\u003C\/b>

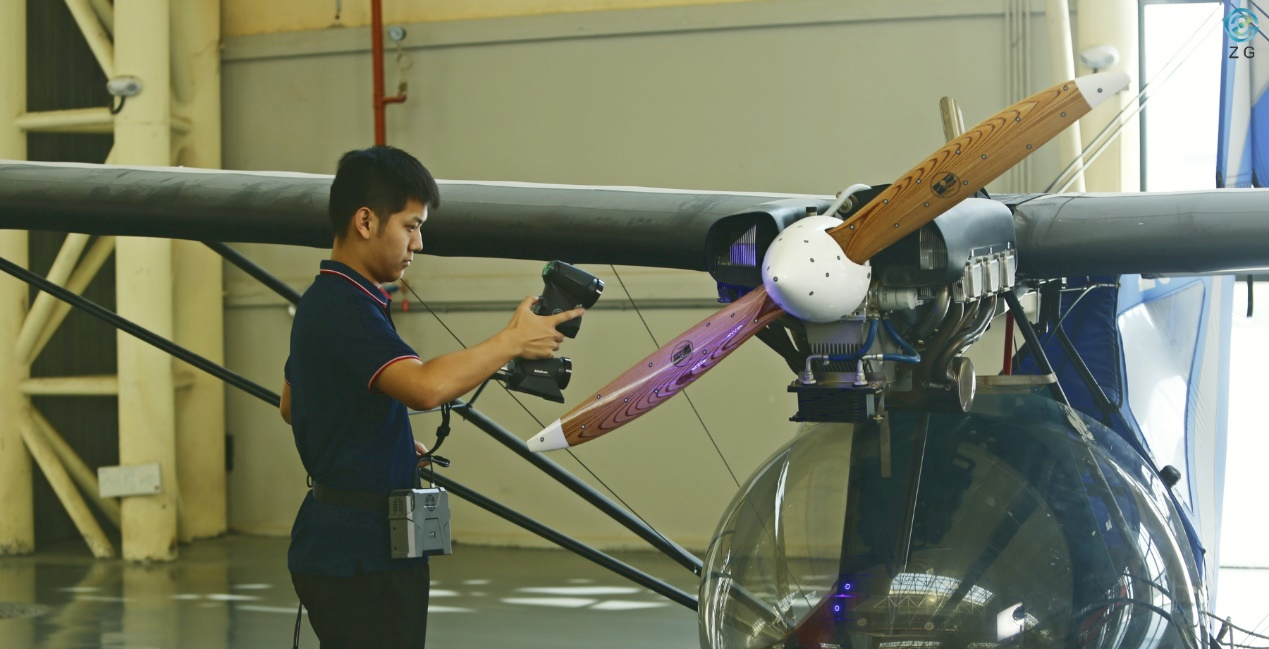

AtlaScan 스캐닝 프로세스 1
수동 방식 및 기타 3D 측정 기술과 달리 정확하고 효율적으로ZG의 휴대용 3D 스캐너리버스 엔지니어링 프로세스의 속도를 크게 높입니다.
1. 높은 휴대성과 사용 편의성:
---스캔 프로세스 전에 약간의 준비가 필요합니다.
---생산 현장에서 바로 사용할 수 있습니다.
---모든 기술 수준의 운영자가 사용할 수 있습니다.
2. 고속:
---초당 수백만 개의 데이터 포인트를 캡처할 수 있습니다.
---스캔-투-메쉬는 몇 초 만에 달성할 수 있습니다.
3. 높은 정확도:
---부품 형상의 복잡성에 관계없이
---부품 표면의 복잡성에 관계없이
---정확도는 최대 0.01mm일 수 있습니다.
이러한 기능을 통해 ZG의 3D 스캐너는 리버스 엔지니어링 프로세스의 속도를 한 단계 더 높일 수 있습니다.

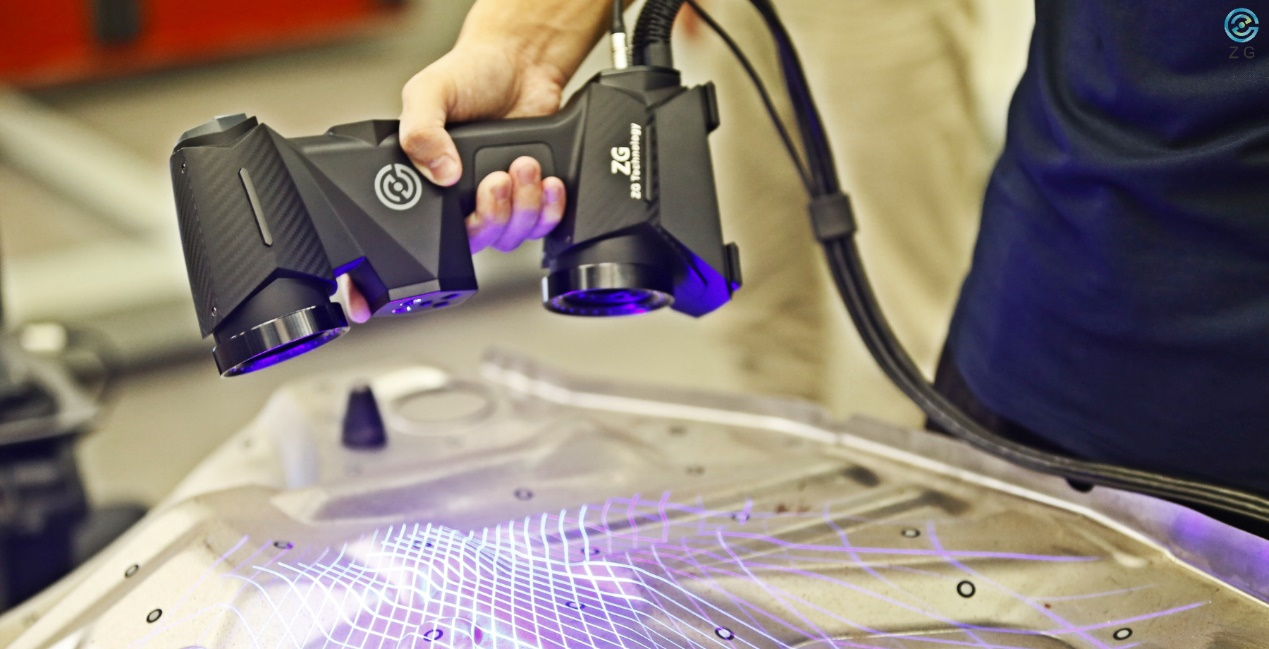

AtlaScan 스캐닝 프로세스 2
\u003Ci>It is undeniable that reverse engineering has a bright and promising future.\u003C\/i> \u003Cb>리버스 엔지니어링의 미래가 밝다는 것은 부인할 수 없는 사실입니다.\u003C\/b> \u003Ci>Reverse engineering workflows will become even more efficient and sophisticated as technological innovations continue in both 3D measurement equipment and reverse engineering software.\u003C\/i> \u003Cb>리버스 엔지니어링 워크플로는 3D 측정 장비와 리버스 엔지니어링 소프트웨어 모두에서 기술 혁신이 계속됨에 따라 훨씬 더 효율적이고 정교해질 것입니다.\u003C\/b> \u003Ci>ZG will also continue to improve and become more trustworthy for customers.\u003C\/i> \u003Cb>ZG는 또한 지속적으로 개선하고 고객에게 더 신뢰할 수 있게 될 것입니다.\u003C\/b>
