중국 제조업체의 리버스 엔지니어링용 HyperScan DX-B 고정밀 광학 CMM 3D 스캐너

스마트 광학 추적 3D 스캐너인 HyperScan DX-B는 여러 작업 모드에서 블루 레이저 기술을 채택합니다.표준 스캔 모드에는 최대 1,340,000 측정/초의 스캔 속도를 가진 26개의 파란색 레이저 라인이 장착되어 있어 스캔 효율성이 크게 향상됩니다.추가 단일 라인 스캐닝 모드는 도달하기 어려운 영역을 잘 측정할 수 있습니다.미세한 세부 사항 스캐닝을 위한 7개의 병렬 레이저 라인도 있습니다.

HyperScan DX-B는 추적기의 광학 추적과 함께 작동할 수 있으며 부품 표면에 마커가 필요하지 않으며 추적기가 필요하지 않은 부품 표면에 마커를 사용하여 스캔할 수도 있습니다.

제품 특징

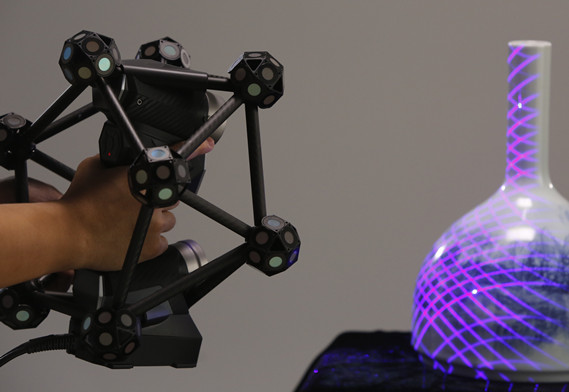

올 블루 레이저 기술이 적용된 3D 스캐너

올 블루 레이저 기술

스캔 용량과 적응성을 획기적으로 향상시키기 위해

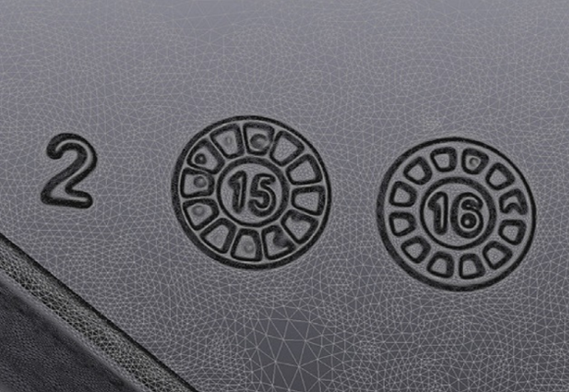

초미세 스캐닝

\"세세한 부분까지 선명하게 포착하는 7개의 평행 청색 레이저 라인\"

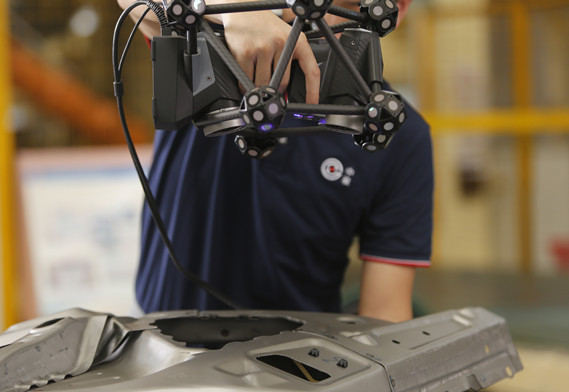

홀 플래시 캡처 기능

특허 받은 홀 플래시 캡처 기능을 광학 추적 시스템에 통합

구멍 조정 및 중심을 즉시 측정

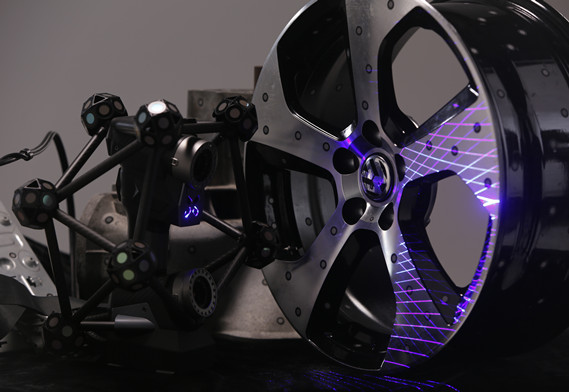

하이브리드 스캔 모드

광학 추적 및 마커 위치 지정 모드에서 마커 없는 모드 지원

듀얼 스캐닝 모드는 실시간으로 전환 가능

기술 사양
모델		하이퍼스캔 DX-B
측정 비율	표준 모드	1,340,000회 측정/초
측정 비율	파인 모드	640,000회 측정/초
스캔 영역		\"최대 550 x 500mm\"
\"레이저 소스\"		표준 스캐닝을 위한 26개의 파란색 레이저 라인 + 손이 닿기 힘든 부분을 위한 추가 1개의 파란색 레이저 라인 + 정밀 스캔을 위한 추가 7개의 파란색 레이저 라인
라이트 클래스		\"클래스 2(눈 안전)\"
해결		최대 0.02mm
정확성		최대 0.025mm
셀프 포지셔닝 시스템 체적 정확도 (추적기 포함)	9.6m³(3.5m)	0.064mm/m
셀프 포지셔닝 시스템 체적 정확도 (추적기 포함)	\"17.6m³(4.2m)\"	0.078mm/m
체적 정확도 + 포토샷		0.044+0.015mm/m
스탠드오프 거리		\"350mm\"
피사계 심도		\"400mm\"
마커 포지셔닝 시스템 - 스캐닝 모드 (추적기 없이)	체적 정확도	\"0.02+0.035mm\/m\"
마커 포지셔닝 시스템 - 스캐닝 모드 (추적기 없이)	체적 정확도+ 포토샷	0.02+0.015mm/m
마커 포지셔닝 시스템 홀 플래시 캡처 모드 (추적기 없이)	체적 정확도	\"0.03+0.035mm\/m\"
마커 포지셔닝 시스템 홀 플래시 캡처 모드 (추적기 없이)	체적 정확도+ 포토샷	0.03+0.015mm/m
무게		1.5kg
연결 표준		USB 3.0
작동 온도		\"-20 ~ 40℃\"
\"작동 습도(비응축)\"		10% - 90%
내보내기 형식		\"\u003Ci>.stl, .ply, .obj, .txt, .xyz, .asc.\u003C\/i> \u003Cb>.stl, .ply, .obj, .txt, .xyz, .asc.\u003C\/b> \u003Ci>etc.customizable\u003C\/i> \u003Cb>등.맞춤형\u003C\/b>\"
호환 가능한 소프트웨어		3D Systems(Geomagic Solutions), InnovMetric Software(PolyWorks), Dassault Systems(CATIA V5 및 SolidWorks), PTC(Pro/ENGINEER), Autodesk(Inventor, Alias, 3ds Max, Maya, Softimage), Siemens(NX 및 Solid Edge) 등.

하이퍼스캔 DX-B 애플리케이션

1. 판금 부품의 3D 치수 검사 및 비교

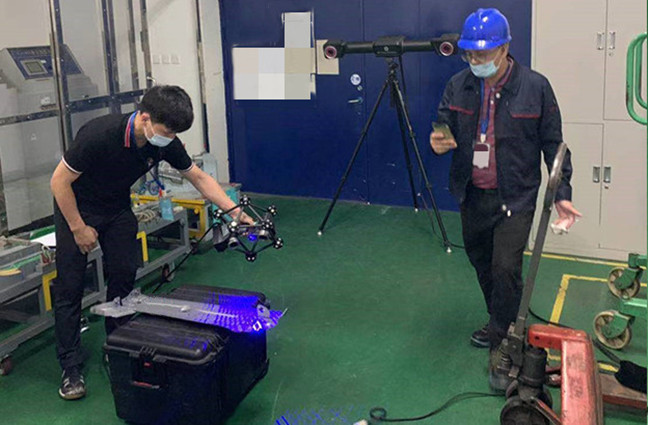

판금 부품의 3D 치수 검사

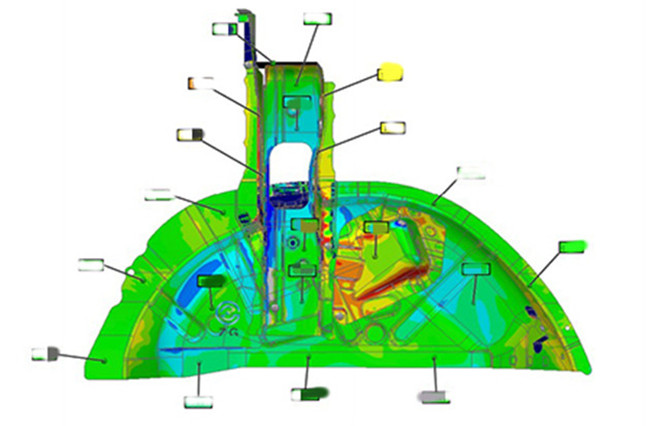

판금 부품의 3D 치수 비교

2. 자동차 액세서리의 리버스 엔지니어링

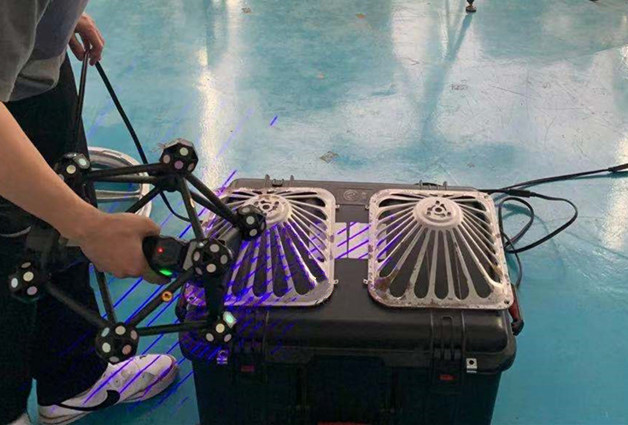

자동차 액세서리의 리버스 엔지니어링

자동차 부품의 리버스 엔지니어링

3. 철도 운송 산업을 위한 무선 3D 스캐닝

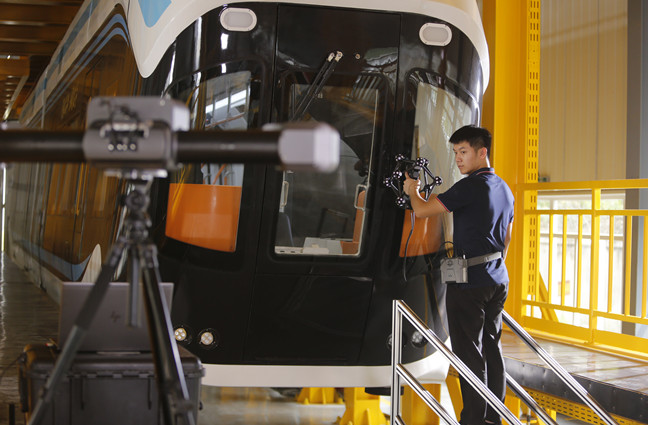

철도 산업을 위한 3D 스캐닝

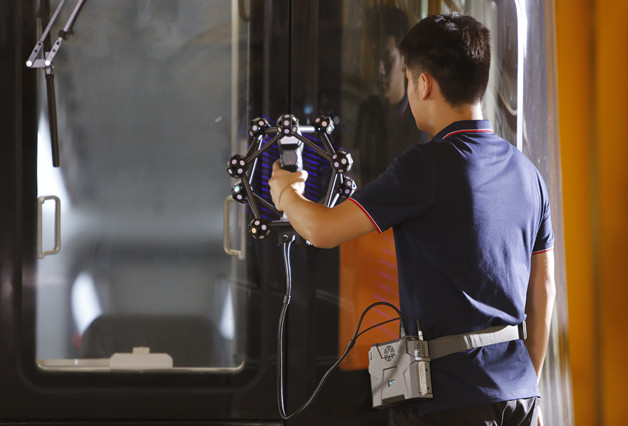

철도 설계를 위한 무선 3D 스캐닝

우리의 장점

혁신은 멈추지 않는다

ISO 표준 품질

글로벌 영업 네트워크

연중무휴 기술 지원

전문 교육 시스템

우리의 서비스
