레이저 스캐닝 기술은 건축, 건설, 측량과 같은 산업에 혁명을 일으키고 있습니다. 하지만 레이저 스캐너는 실제로 어디까지 도달할 수 있을까요? 프로젝트에 적합한 스캐너를 선택하려면 스캐너의 범위를 이해하는 것이 중요합니다.
이 기사에서는 다양한 유형의 살펴보겠습니다 . 레이저 스캐너 , 범위에 영향을 미치는 요소 및 일반적인 응용 프로그램을 귀하의 필요에 가장 적합한 스캐너를 선택하는 방법을 배우게 됩니다.
레이저 스캐너는 레이저 빔을 사용하여 물체와 환경의 3차원 데이터를 캡처하는 도구입니다. 이 장치는 레이저 펄스를 방출하고 물체에 부딪힌 후 돌아오는 데 걸리는 시간을 계산하여 거리를 측정합니다. 이 프로세스를 통해 스캔한 영역이나 개체를 정확하게 나타내는 3D 포인트 클라우드가 생성됩니다. 레이저 스캐너는 산업 제조의 작은 부품부터 측량의 대규모 지형에 이르기까지 광범위한 표면과 구조를 캡처할 수 있습니다.
레이저 스캐너는 다양한 유형으로 제공되며 각 유형은 범위, 정확도, 스캔되는 환경의 특성과 같은 요소를 기반으로 특정 요구 사항을 충족하도록 설계되었습니다. 다양한 범위에 걸쳐 거리를 측정하는 능력은 건설, 건축, 고고학, 지리공간 매핑과 같은 산업에 매우 중요합니다.
단거리 레이저 스캐너는 일반적으로 작은 물체나 영역을 자세히 스캐닝하는 데 사용됩니다. 이러한 스캐너는 품질 관리, 리버스 엔지니어링, 산업 디자인과 같은 응용 분야에서 흔히 볼 수 있습니다. 그들은 레이저 빔이 물체에 투사되고 반사는 레이저 소스로부터 알려진 거리에 위치한 카메라에 의해 캡처되는 삼각 측량 방법을 사용합니다. 이러한 스캐너의 일반적인 범위는 0.1~5미터입니다.
이 스캐너는 작은 물체를 매우 자세하게 캡처하는 데 이상적이지만 더 큰 환경이나 물체에는 적합하지 않습니다.
중거리 레이저 스캐너는 더 큰 영역이나 물체를 캡처하는 데 사용됩니다. 이는 자동차 및 항공우주 산업뿐만 아니라 건축 및 건설 분야에서도 일반적으로 사용됩니다. 이러한 스캐너는 일반적으로 레이저 펄스가 물체에 도달하고 돌아오는 데 걸리는 시간을 스캐너가 측정하는 TOF(Time-of-Flight) 기술을 사용합니다. 중거리 스캐너는 수 미터에서 최대 약 50미터까지의 거리를 처리할 수 있습니다.
이 스캐너는 범위와 세부 사항 사이의 균형을 유지하므로 더 큰 구성 요소나 건물 단면을 스캔하는 데 적합합니다.
장거리 레이저 스캐너는 측량, 채광, 지형 매핑과 같은 대규모 응용 분야용으로 설계되었습니다. 이 스캐너에는 수백 미터에서 수 킬로미터까지의 데이터를 정확하게 캡처할 수 있는 강력한 레이저와 고급 기술이 탑재되어 있습니다. 장거리에 걸쳐 정확한 측정을 가능하게 하는 비행 시간 기술 또는 위상 변이 기술을 사용하는 경우가 많습니다. 장거리 스캐너는 광대한 지형이나 교량, 고속도로와 같은 대규모 인프라를 캡처하는 데 필수적입니다.
이 스캐너는 넓은 지리적 영역의 데이터가 필요하거나 장거리를 커버해야 하는 프로젝트에 매우 중요합니다.

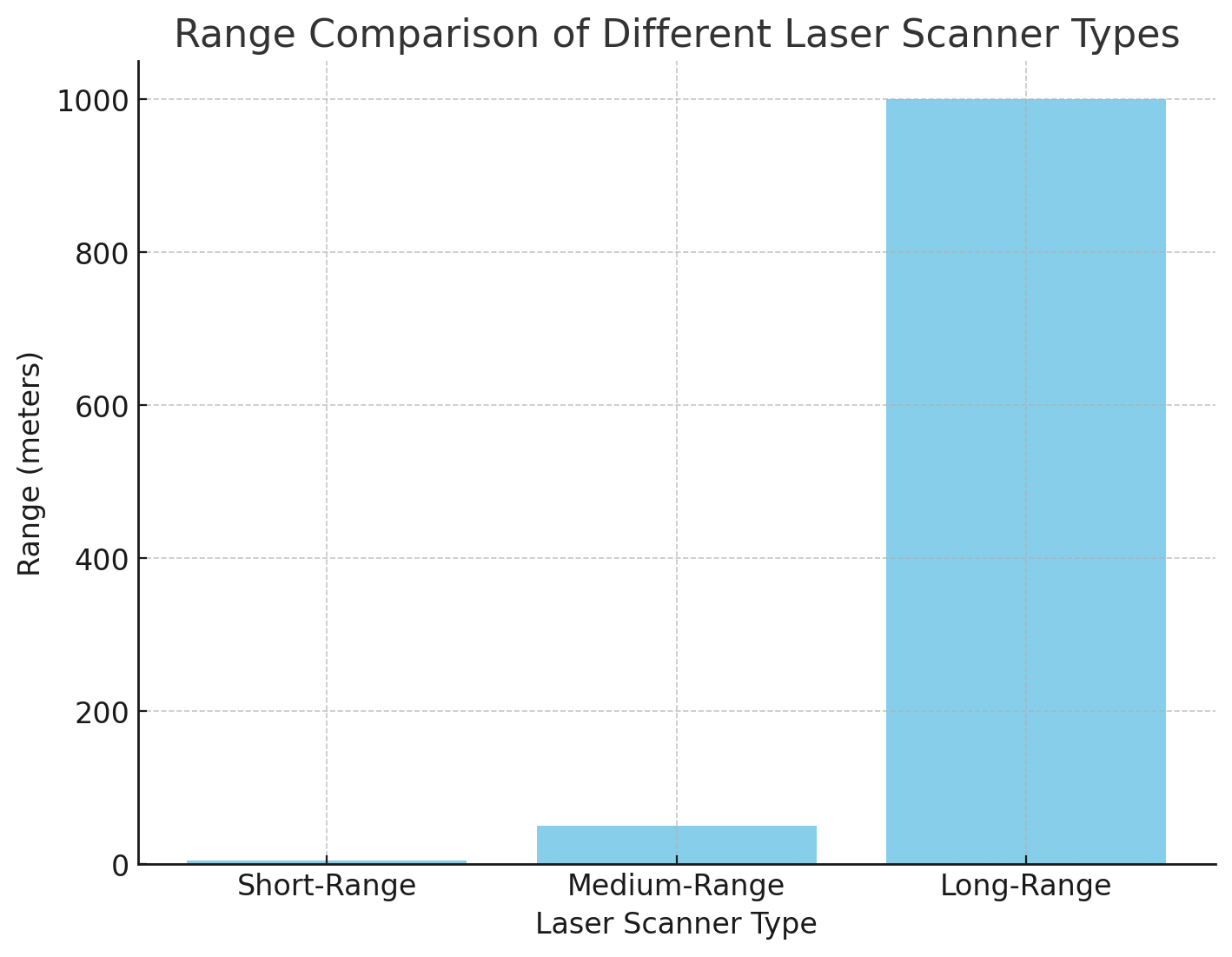

스캐너 유형 | 범위 | 일반적인 응용 |
단거리 3D 스캐너 | 0.1~5미터 | 품질 관리, 리버스 엔지니어링, 소형 물체 스캐닝 |
중거리 3D 스캐너 | 최대 50미터 | 자동차, 항공우주, 건축 |
장거리 3D 스캐너 | 최대 수 킬로미터 | 측량, 광업, 지형 매핑 |
휴대용 3D 스캐너 | 0.1~3미터 | 작은 물체 스캐닝, 복잡한 세부 사항 |
지상파 3D 스캐너 | 최대 1km 이상 | 대규모 실외 스캐닝 |
항공 및 모바일 스캐너 | 최대 수 킬로미터 | 신속한 데이터 캡처를 위한 드론 또는 차량 |
레이저의 출력과 파장은 레이저 스캐너의 범위에 큰 영향을 미칩니다. 더 높은 출력의 레이저는 더 먼 거리를 이동할 수 있고 표면에 더 깊이 침투할 수 있습니다. 또한 레이저의 파장은 레이저가 다양한 표면과 상호 작용하는 방식에 영향을 미칩니다. 예를 들어, 파장이 더 짧은 레이저는 특정 물질에 흡수되어 범위가 제한될 수 있습니다.
스캔되는 표면의 반사율은 스캐너의 범위에 영향을 미칠 수 있는 또 다른 요소입니다. 금속 또는 광택 재료와 같이 반사율이 높은 표면은 더 많은 레이저 광을 흡수하는 어둡고 무광택 표면에 비해 더 먼 거리에서 스캔할 수 있습니다. 이는 특히 장거리에서 정확한 데이터를 캡처하는 스캐너의 능력에 영향을 미칠 수 있습니다.
조명, 날씨, 대기 조건을 포함한 환경적 요인은 모두 레이저 스캐너의 성능에 영향을 미칠 수 있습니다. 예를 들어, 밝은 햇빛은 레이저 빔을 방해하여 효과적인 스캔 범위를 감소시킬 수 있습니다. 마찬가지로 비, 안개 또는 먼지로 인해 레이저 빛이 산란되어 스캔 성능이 저하될 수 있습니다. 실외 또는 까다로운 환경을 위한 스캐너를 선택할 때 이러한 요소를 고려하는 것이 중요합니다.
스캔 범위가 중요하지만 스캔의 해상도와 정확도도 중요한 요소입니다. 어떤 경우에는 높은 정확도를 얻으려면 물체나 환경의 더 미세한 세부 사항을 캡처하기 위해 더 짧은 거리에서 스캐닝해야 할 수도 있습니다. 이는 응용 분야의 정밀도 요구 사항에 따라 스캐너의 유효 범위를 제한할 수 있습니다.
요인 | 범위에 미치는 영향 |
레이저 출력 및 파장 | 출력이 높을수록 스캔 거리가 길어집니다. 파장은 레이저가 특정 표면을 얼마나 잘 관통할 수 있는지에 영향을 미칩니다. |
표면 반사율 | 반사율이 높은 표면(예: 금속)은 무광택 표면이나 어두운 표면에 비해 스캔 범위가 더 깁니다. |
환경 조건 | 안개, 비, 햇빛과 같은 기상 조건으로 인해 스캐너의 유효 범위가 줄어들 수 있습니다. |
분해능과 정확도 | 정확도가 높을수록 유효 범위가 줄어드는 경우가 많습니다. 정확성을 보장하기 위해 스캐너는 더 짧은 거리에서 작동해야 할 수도 있습니다. |

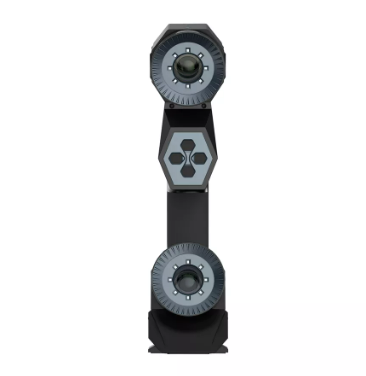

휴대용 3D 레이저 스캐너는 중소형 물체를 스캔하는 데 이상적인 휴대용 장치입니다. 이러한 스캐너의 범위는 일반적으로 0.1~3m이므로 개별 구성 요소나 작은 물체를 자세히 스캐닝하는 데 적합합니다. 이는 일반적으로 리버스 엔지니어링, 산업 검사 및 품질 관리에 사용됩니다.
고정식 레이저 스캐너는 위치에 고정되어 있으며 더 넓은 영역이나 물체를 스캔하는 데 사용됩니다. 이 스캐너는 단거리, 중거리, 장거리 스캐너로 분류할 수 있습니다. 단거리 스캐너는 일반적으로 최대 5m까지 스캔하는 반면, 중거리 스캐너는 최대 50m까지 데이터를 캡처할 수 있습니다. 장거리 고정식 스캐너는 최대 수백 미터까지 스캔할 수 있어 대규모 프로젝트나 측량 작업에 이상적입니다.
지상파 레이저 스캐너는 도시, 지형, 건설 현장과 같은 대규모 환경을 조사하도록 설계되었습니다. 이러한 스캐너는 1km 이상의 범위를 가질 수 있으며 광범위한 실외 환경에서 데이터를 캡처하는 데 자주 사용됩니다. 그들은 강력한 레이저와 고급 스캐닝 기술을 사용하여 광대한 거리에 걸쳐 정확한 측정을 제공합니다.
드론에 장착되는 경우가 많은 공중 레이저 스캐너와 차량에 장착되는 모바일 레이저 스캐너는 넓은 영역을 빠르게 스캐닝하는 데 사용됩니다. 이 스캐너는 플랫폼의 고도와 속도에 따라 수 킬로미터를 커버할 수 있습니다. 지형 매핑, 토지 측량 및 대규모 인프라 스캐닝에 널리 사용됩니다.
측량 및 지리공간 매핑에는 넓은 지형이나 구조물을 캡처할 수 있는 기능을 갖춘 장거리 스캐너가 필요합니다. 이 목적을 위한 일반적인 레이저 스캐너는 최소 100미터의 범위가 필요하지만 경우에 따라 수 킬로미터를 지원하는 스캐너가 사용됩니다. 이러한 스캐너는 상세한 지도 작성, 토지 측량 수행, 지리적 변화 모니터링에 매우 중요합니다.
건축 및 건설 분야에서 레이저 스캐너는 건물, 현장 및 인프라의 크기를 캡처하는 데 사용됩니다. 이러한 응용 분야에는 5미터에서 100미터 이상의 범위를 가진 스캐너가 사용되는 경우가 많습니다. 이 스캐너는 프로젝트 계획, 설계 및 구조 문서화에 도움이 되는 자세한 데이터를 제공합니다.
자동차 및 항공우주 산업에서는 품질 관리, 리버스 엔지니어링, 부품 피팅과 같은 작업에 레이저 스캐너를 사용하는 경우가 많습니다. 일반적으로 장거리 스캐닝보다는 상세한 검사에 중점을 두기 때문에 이러한 산업에서는 일반적으로 0.1~30미터 범위의 스캐너가 필요합니다.
애플리케이션 | 필수 범위 | 일반적인 스캐너 유형 |
측량 및 지리공간 매핑 | 100미터에서 수 킬로미터 | 장거리 3D 스캐너 |
건축 및 건설 | 5~100미터 | 고정식 3D 스캐너 |
자동차 및 항공우주 | 0.1~30미터 | 휴대용 또는 중거리 3D 스캐너 |
레이저 스캐너를 선택할 때는 스캔할 물체나 영역의 크기, 필요한 세부 수준, 환경과 같은 여러 요소를 고려하는 것이 중요합니다. 대규모 실외 프로젝트의 경우 장거리 스캐너가 이상적이며, 세부 검사의 경우 단거리 또는 중거리 스캐너가 더 적합할 수 있습니다. 프로젝트를 효율적이고 정확하게 완료하려면 범위 요구 사항을 이해하고 이를 적절한 스캐너 유형과 일치시키는 것이 중요합니다.
스캐너 유형 | 범위 | 일반적인 사용 사례 | 일반적인 정확도 |
단거리 스캐너 | 0.1~5미터 | 소형 물체 스캐닝, 정밀 검사 | 높은 정밀도, 제한된 거리 |
중거리 스캐너 | 최대 50미터 | 자동차, 항공우주, 건축 | 보통 정확도, 보통 범위 |
장거리 스캐너 | 최대 수 킬로미터 | 대규모 측량, 지형도 작성 | 장거리에서는 정확도가 낮음 |
레이저 스캐너의 범위는 응용 분야를 결정하는 데 매우 중요합니다. 단거리 스캐너는 소형 물체 검사에 적합하고, 장거리 스캐너는 측량과 같은 대규모 프로젝트에 필요합니다. 범위 요소를 이해하고 올바른 스캐너를 선택하면 기업이 최고의 도구를 사용할 수 있습니다. 기술이 발전함에 따라 스캐너의 범위와 정확도는 계속해서 향상될 것입니다. 광범위한 요구 사항을 위해 ZG Technology 와 같은 회사의 제품은 프로젝트에 상당한 가치를 추가하는 정밀 측정 솔루션을 제공합니다.
A: 3D 레이저 스캐너의 범위는 유형에 따라 다릅니다. 단거리 스캐너는 최대 5미터까지 데이터를 캡처할 수 있는 반면, 장거리 모델은 최대 수 킬로미터까지 스캔할 수 있습니다.
A: 요인에는 레이저 출력, 표면 반사율, 환경 조건 및 스캐너 해상도가 포함됩니다. 이러한 요소는 모두 스캐너가 데이터를 얼마나 효과적으로 캡처할 수 있는지에 영향을 미칩니다.
A: 예, 장거리 3D 레이저 스캐너는 측량 및 지형 매핑과 같은 대규모 응용 분야에 이상적이며 범위는 수 킬로미터까지 확장됩니다.
A: 휴대용 3D 레이저 스캐너는 일반적으로 범위가 0.1~3m이므로 소형 물체 스캐닝 및 세부 검사에 적합합니다.
A: 단거리 스캐너는 클로즈업에 효과적인 반면, 건축 구조 및 실외 지형과 같은 더 큰 환경을 캡처하려면 중장거리 3D 레이저 스캐너가 필요합니다.
